摆线马达 BM系列液压马达

摆线马达 - BM系列液压马达

BM系列马达是一种小型轴配流摆线齿轮液压马达。BM系列马达的特点：体积小，重量轻，结构紧凑。

转速范围广，无需变速机构。

启动压力低，换向方便。

在液压系统中可以串联或并联使用。

可靠的密封控制手段，能够承受较高的背压，有助于降低泄漏风险。

多种法兰、输出轴、油口等安装连接形式

样本资料下载

产品介绍
技术参数
外形尺寸图
选型表

产品介绍

PRODUCT INTRODUCTION

概述

BM系列马达是一种小型轴配流摆线齿轮液压马达。BM系列马达的特点：体积小，重量轻，结构紧凑。

转速范围广，无需变速机构。

启动压力低，换向方便。

在液压系统中可以串联或并联使用。

可靠的密封控制手段，能够承受较高的背压，有助于降低泄漏风险。

多种法兰、输出轴、油口等安装连接形式

BM系列摆线液压马达应用说明

BM系列摆线马达结构紧凑，适用于中小扭矩、安装空间受限以及连续低速运行的液压传动工况。

该系列常用于农业机械、清扫设备、输送设备和小型工程机械，选型时应核对排量、输出轴形式、油口规格和允许背压。

选型建议与常见问题

BM摆线马达适合重载冲击工况吗？如果冲击载荷较大，建议优先比较五星马达或钢球马达方案。

如何判断排量是否合适？需结合目标转速、系统流量、工作压力和启动扭矩综合计算。

技术参数

TECHNICAL PARAMETERS

BM1 技术参数
参数	单位	50	63	80	100	125	160	200
流量（额定）	L/min	45	45	57	57	57	57	57
流量（最大）	L/min	53	53	68	68	68	68	68
转速（额定）	r/min	870	692	684	547	475	353	276
转速（最大）	r/min	1020	816	824	659	560	364	290
压力（额定）	MPa	12.4	12.4	12.4	12.4	12.4	11.5	11
压力（最大）	MPa	13.8	13.8	13.8	13.8	13.8	12.4	12.4
扭矩（额定）	N·m	78	99	126	158	197	234	280
扭矩（最大）	N·m	86	110	140	176	222	256	365
参考重量	kg	5.1	5.4	5.6	6.2	6.5	6.7	6.9

BM2 技术参数
参数	单位	80	100	160	200	250	315	400
流量（额定）	L/min	50	53	53	53	53	53	53
流量（最大）	L/min	57	57	57	57	57	57	57
转速（额定）	r/min	600	480	305	240	185	151	128
转速（最大）	r/min	650	520	330	270	210	180	140
压力（额定）	MPa	13.8	13.8	12.4	12.4	12.4	10.3	9
压力（最大）	MPa	15.5	15.5	13.8	13.8	13.8	12.4	10.3
扭矩（额定）	N·m	150	189	259	315	385	408	435
扭矩（最大）	N·m	170	213	287	348	395	479	485
参考重量	kg	10	10.5	11	11.2	11.6	12	12.5

BM5 技术参数
参数	单位	80	100	125	160	200	250	315	400
流量（连续）	L/min	75	75	75	75	75	75	75	75
流量（间断）	L/min	75	95	95	115	115	115	115	130
转速（最大连续）	r/min	799	742	576	477	385	308	226	191
转速（间断）	r/min	908	924	720	713	577	462	346	335
压力（连续）	MPa	20.5	20.5	20.5	20.5	20.5	20.5	20.5	15.5
压力（间断）	MPa	31	31	31	26	26	26	24	24
压力（峰值）	MPa	31	31	31	31	31	31	31	22.5
扭矩（连续）	N·m	235	295	385	455	540	660	781	775
扭矩（间断）	N·m	345	445	560	570	665	820	902	92
参考重量	kg	18	18.5	19	19.5	20.4	20.5	21	22

BM6 技术参数
参数	单位	195	245	310	395	490	625	800	985
流量（连续）	L/min	150	150	150	150	150	150	150	150
流量（间断）	L/min	170	210	225	225	225	225	225	225
转速（最大连续）	r/min	775	615	485	387	307	241	188	153
转速（间断）	r/min	866	834	689	570	454	355	282	230
压力（连续）	MPa	17	17	17	17	17	15	15	17
压力（间断）	MPa	27.5	27.5	27.5	27.5	24.0	17.0	17.0	17.0
扭矩（连续）	N·m	575	735	930	1155	1445	1380	1370	1685
扭矩（间断）	N·m	860	1100	1355	1635	1885	1378	1713	1873
参考重量	kg	28.1	28.6	29.2	30	30.9	32.1	32.5	33.5

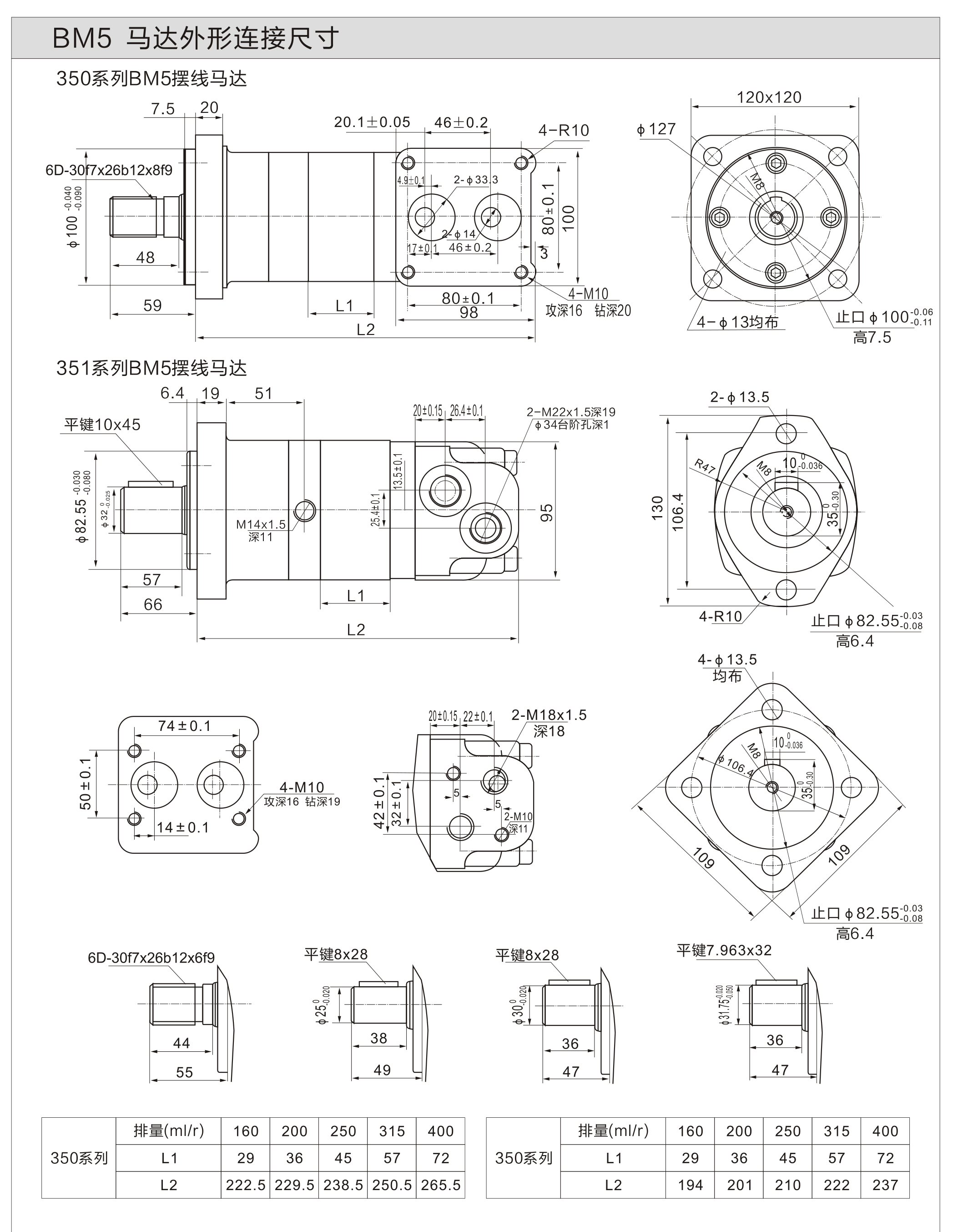

外形尺寸图

DIMENSIONS

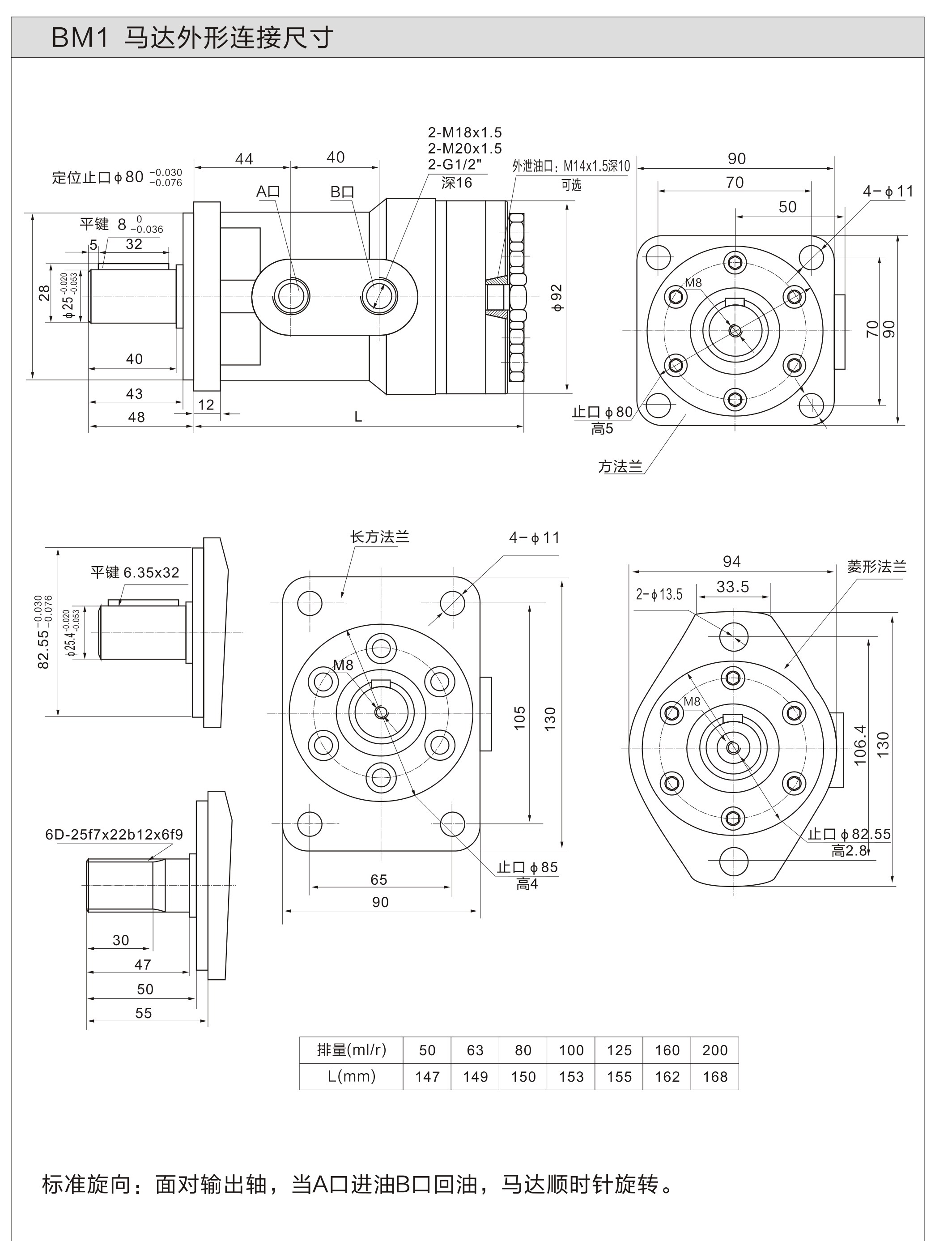

BM1 马达外形连接尺寸

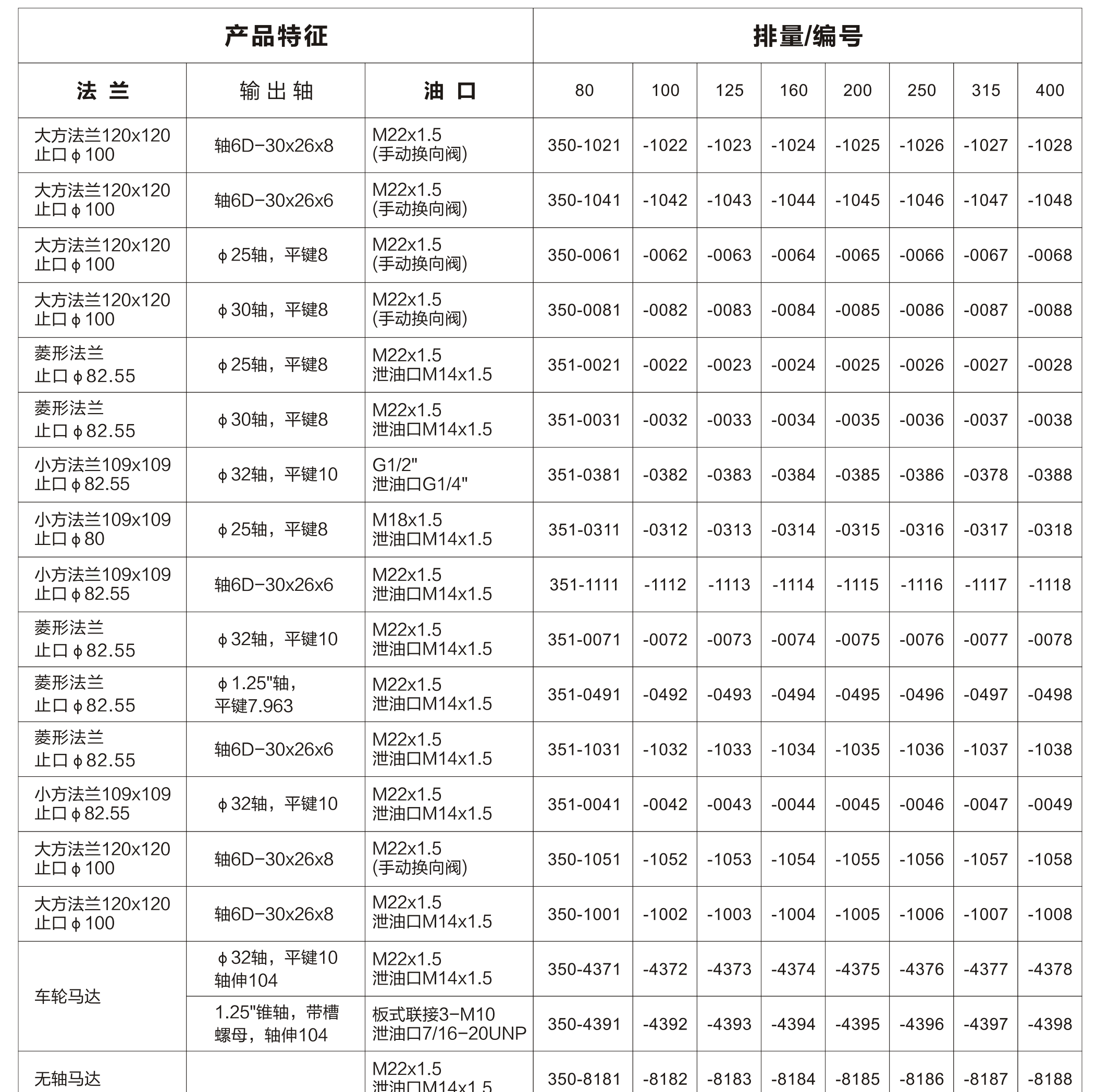

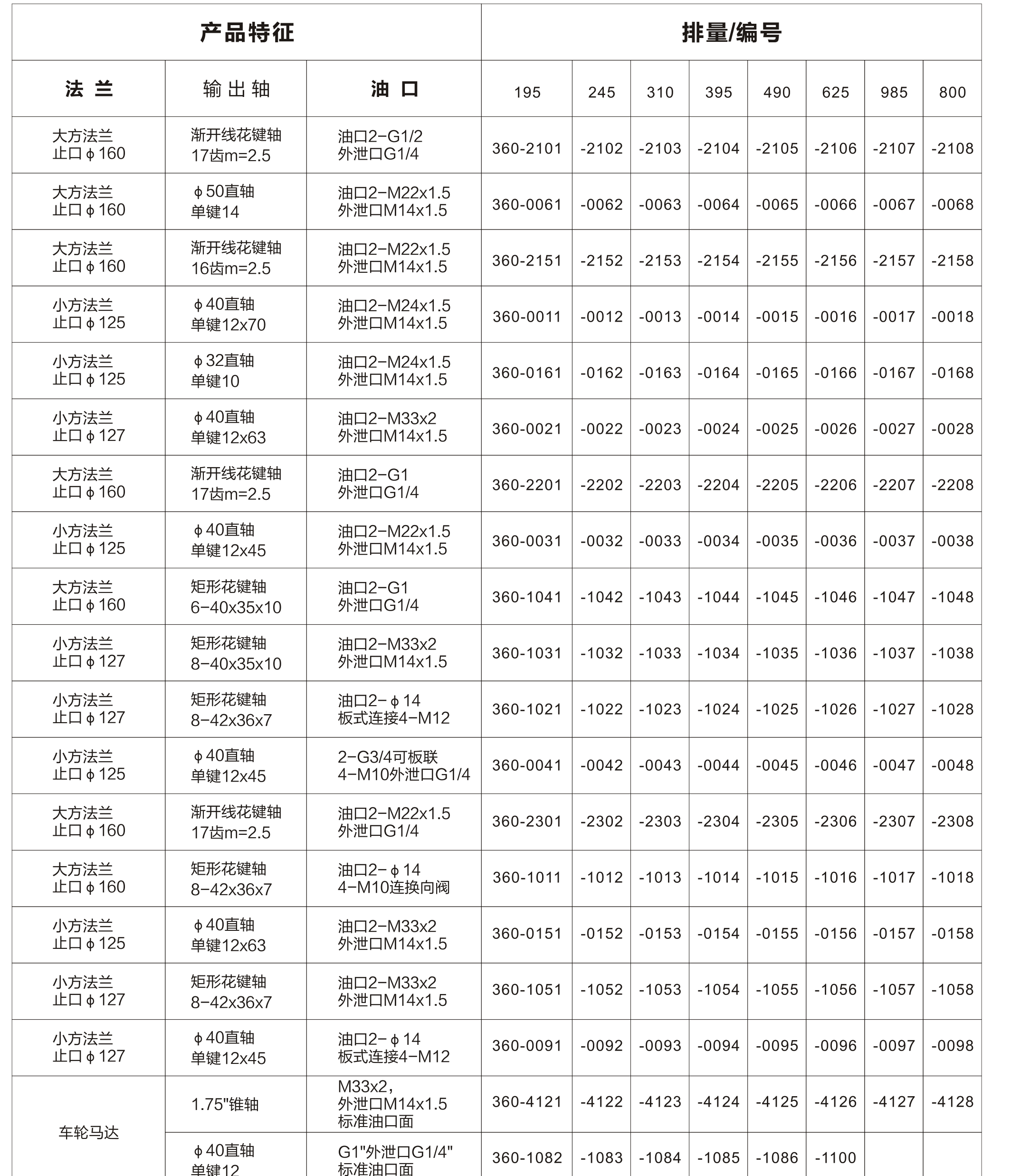

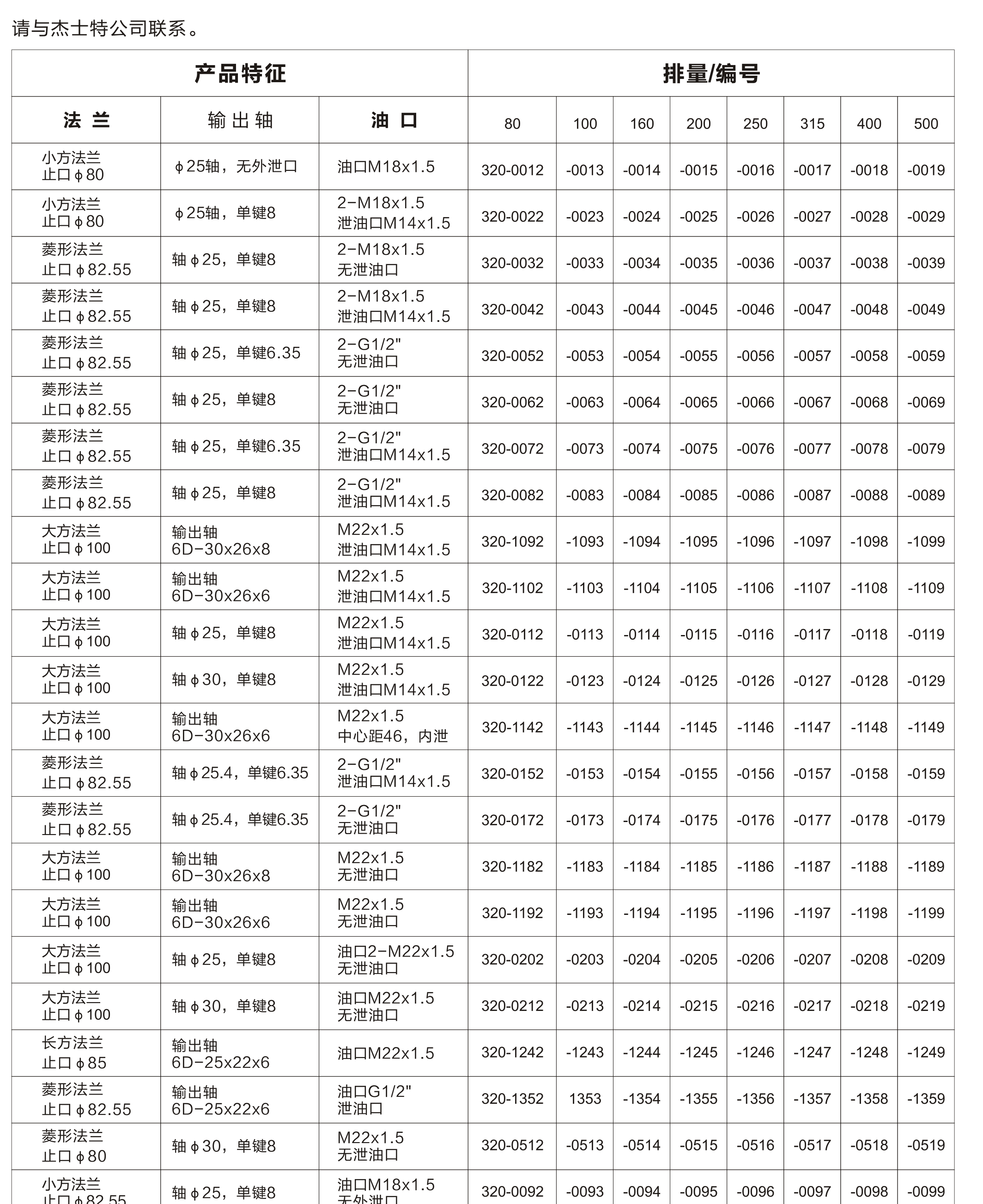

选型表

MODEL SELECTION

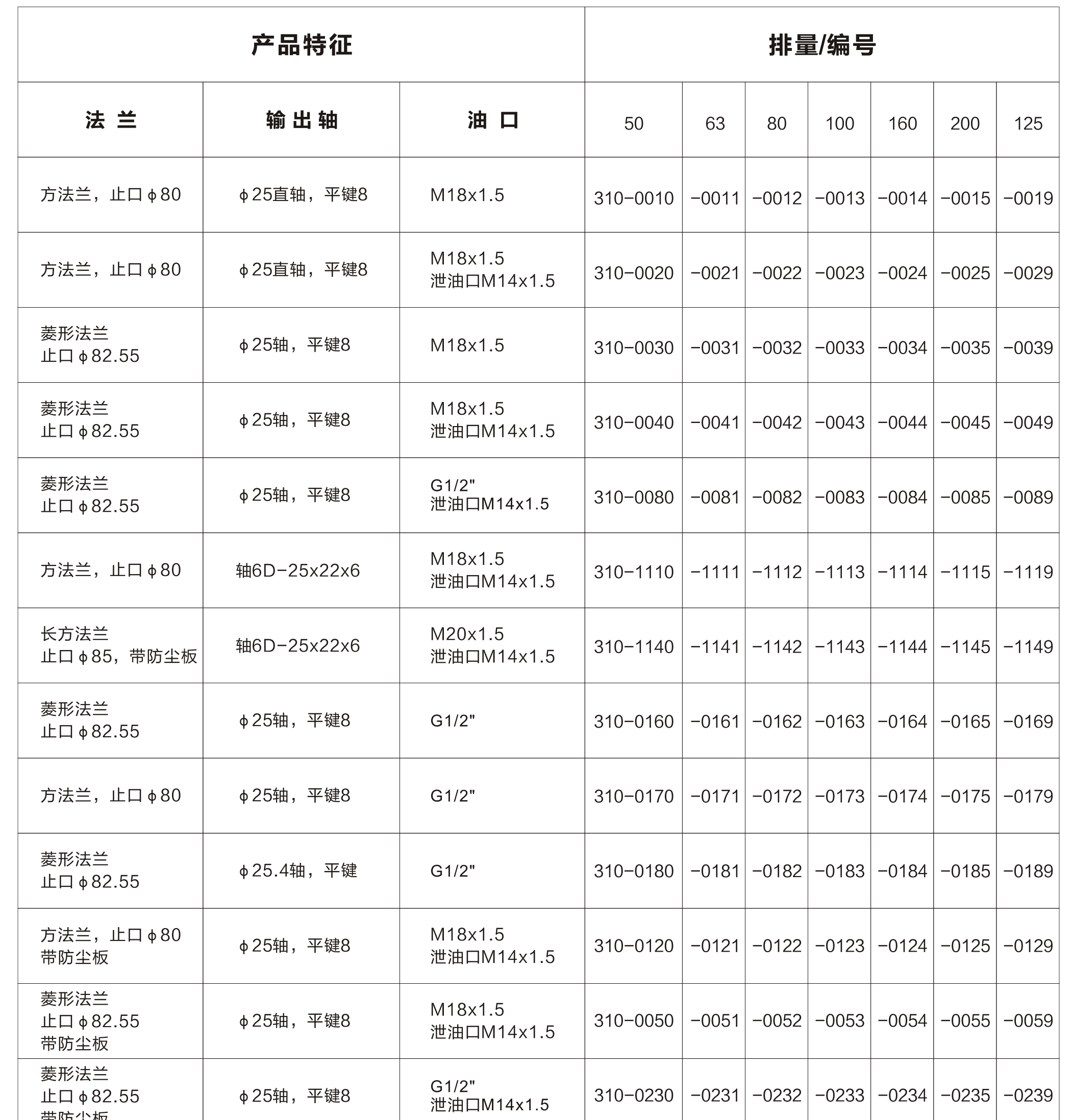

BM1 产品订货信息
