Name: JST系列履带液压行走装置
Brand: 杰士特液压
SKU: JST Series

产品介绍

PRODUCT INTRODUCTION

概述

JST系列履带（车轮）液压行走装置由液压马达、制动器、一级或二级传动的行星减速器、阀组等组成。JST系列产品为外壳传动，可直接与车轮或履带驱动轮相连接；工作可靠、效率高。JST系列产品采用高承载圆锥滚子轴承设计,使其完全具备承载设备在工作和转弯时所产生的径向力和轴向力。本产品结构紧凑、外形美观、性能优越，适用于同类履带或车轮驱动设备的国产化配套、维护及改造项目，广泛用于挖掘机、非开挖钻机、岩士钻机、潜孔钻机、旋挖钻机、掘进机的履带行走机构和轨道车辆、工程车辆等设备的车轮驱动装置中。

选型建议

SELECTION GUIDE

JST系列履带液压行走装置说明

JST系列履带液压行走装置用于履带式设备的行走驱动，可为整机提供低速大扭矩输出和稳定制动能力。

选型时应确认整机重量、爬坡角度、行走速度、履带半径、制动要求和安装接口，避免只按型号替换。

液压行走装置液压传动装置

行走装置为什么要核对整机重量？

整机重量和坡度会直接影响输出扭矩、制动能力和系统压力。

能否用于非标履带设备？

可根据安装尺寸、速比和液压系统参数进行配套确认。

技术参数

TECHNICAL DATA

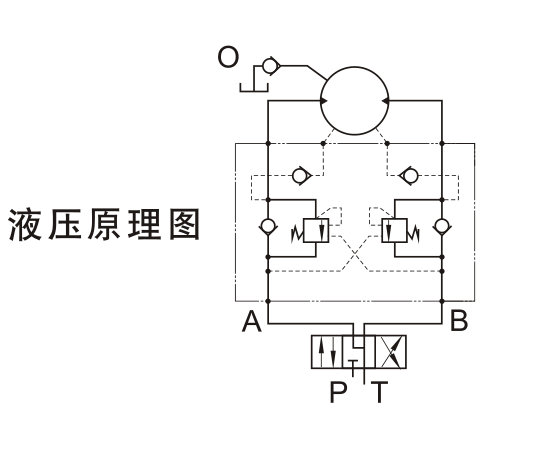

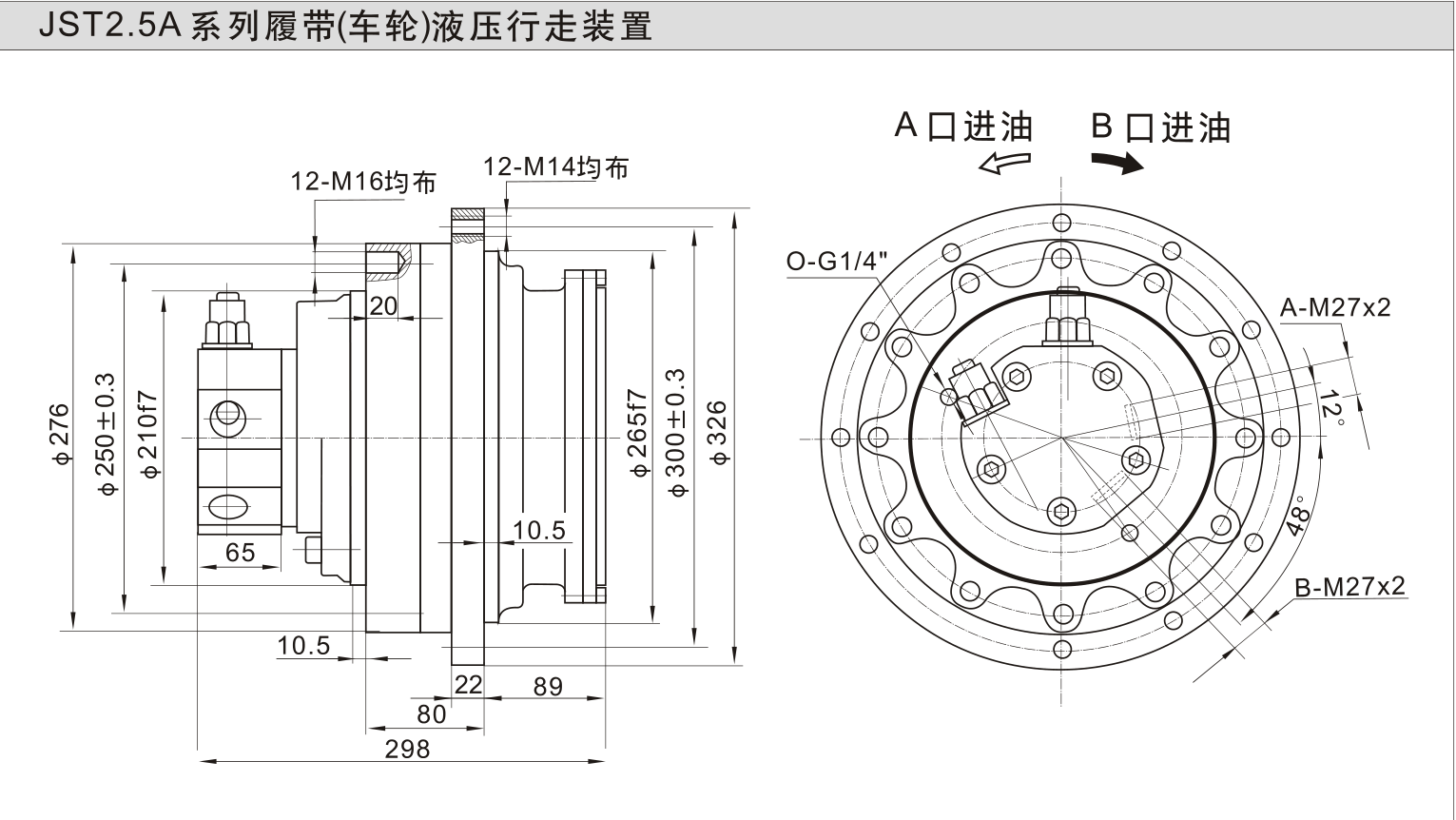

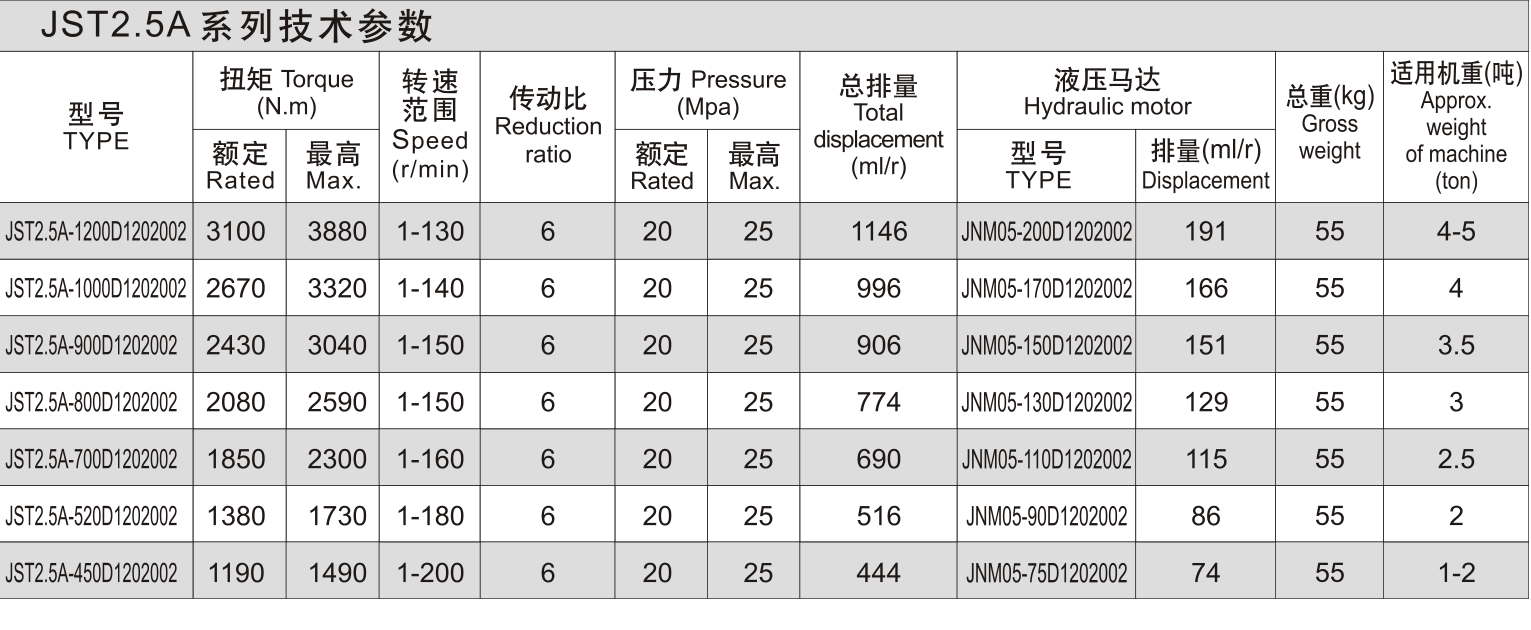

JST2.5A 技术参数
型号	额定/工作扭矩 (N·m)	最高扭矩 (N·m)	转速范围 (r/min)	传动比	额定/系统压力 (MPa)	最高压力 (MPa)	总排量 (ml/r)	液压马达型号	马达排量 (ml/r)	总重 (kg)	适用机重-挖掘机 (ton)	适用机重-钻机 (ton)
JST2.5A-1200D1202002	3100	3880	1-130	6	20	25	1146	JNM05-200D1202002	191	55	4-5	—
JST2.5A-1000D1202002	2670	3320	1-140	6	20	25	996	JNM05-170D1202002	166	55	4	—
JST2.5A-900D1202002	2430	3040	1-150	6	20	25	906	JNM05-150D1202002	151	55	3.5	—
JST2.5A-800D1202002	2080	2590	1-150	6	20	25	774	JNM05-130D1202002	129	55	3	—
JST2.5A-700D1202002	1850	2300	1-160	6	20	25	690	JNM05-110D1202002	115	55	2.5	—
JST2.5A-520D1202002	1380	1730	1-180	6	20	25	516	JNM05-90D1202002	86	55	2	—
JST2.5A-450D1202002	1190	1490	1-200	6	20	25	444	JNM05-75D1202002	74	55	1-2	—

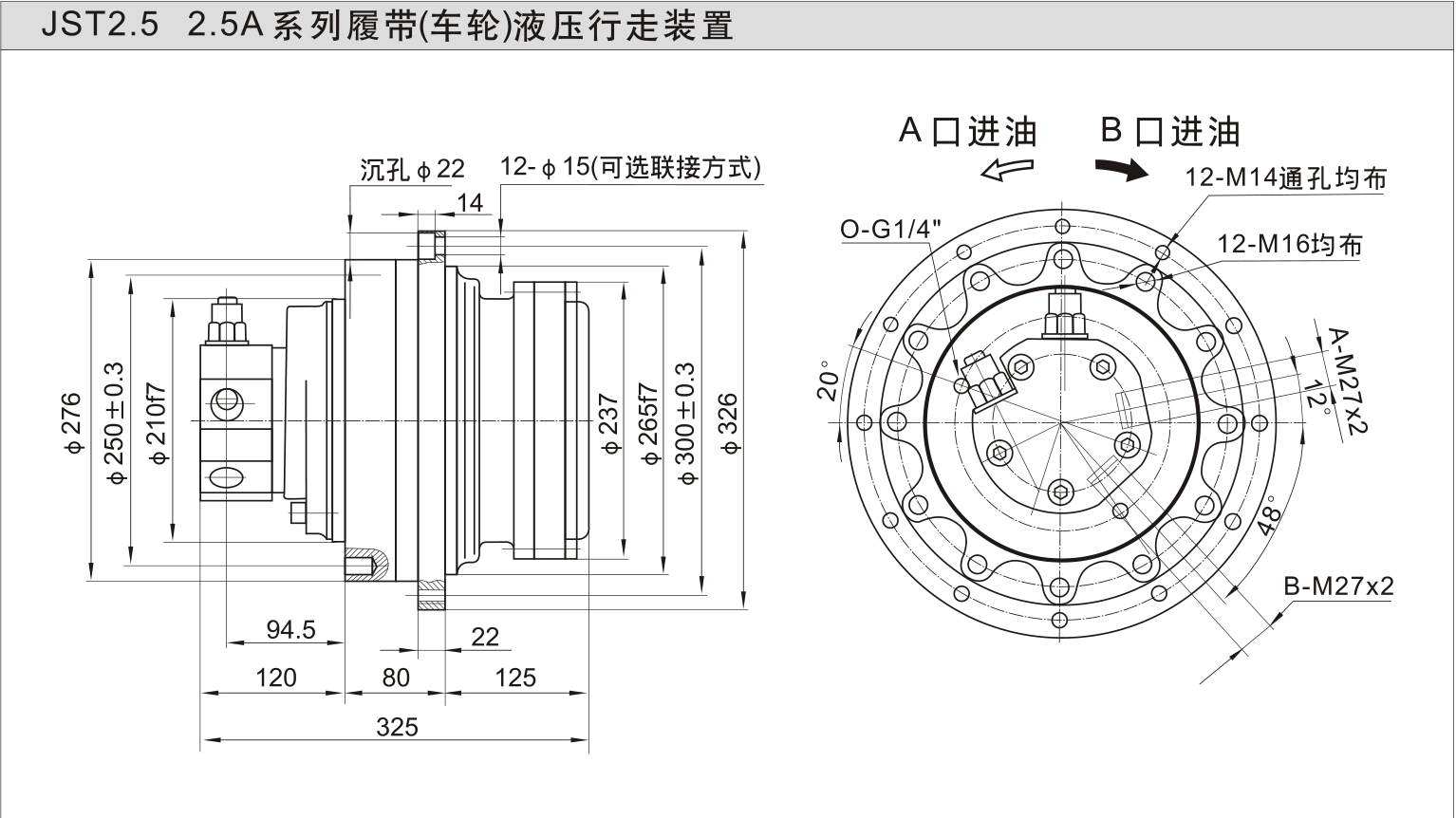

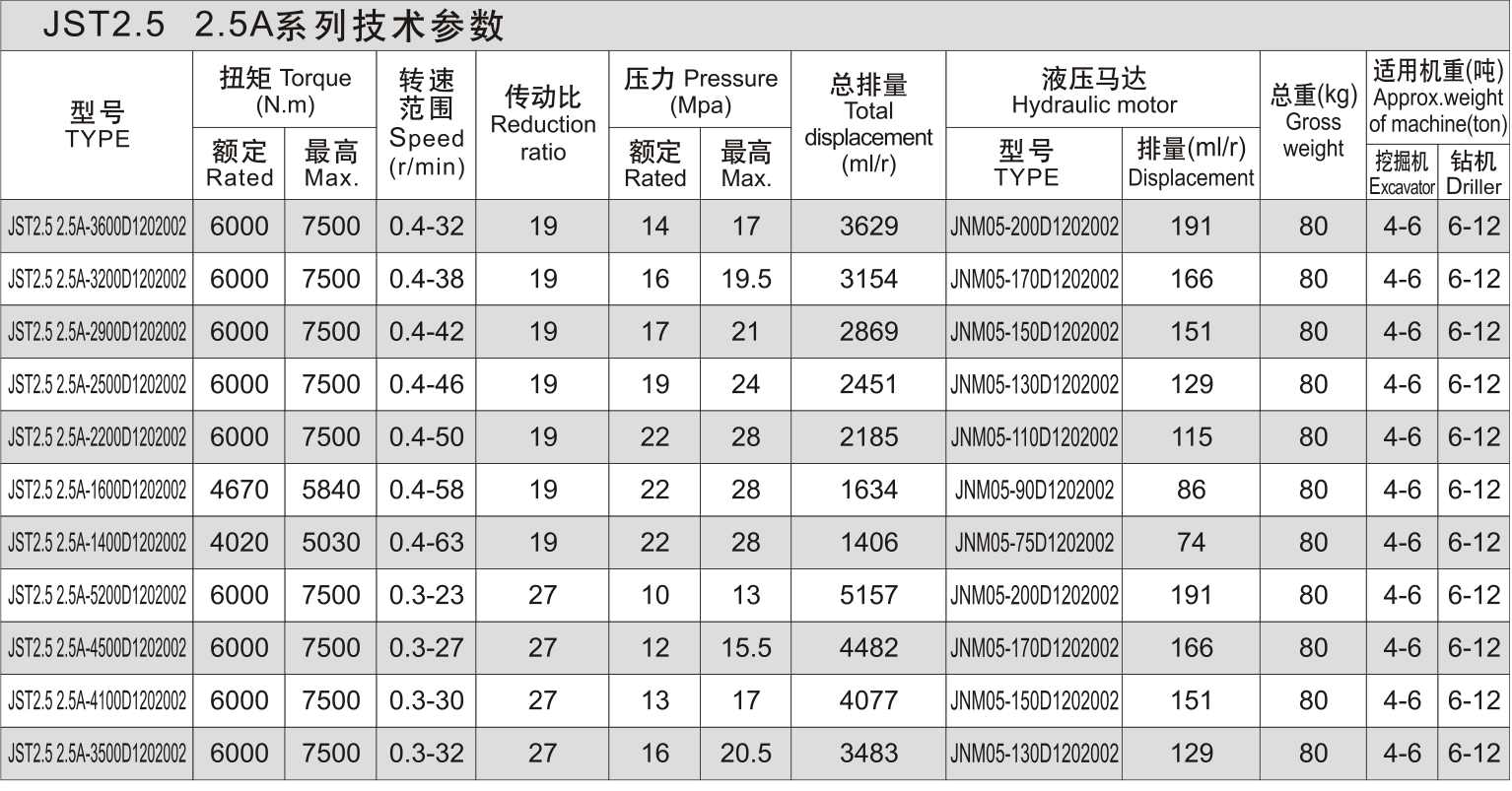

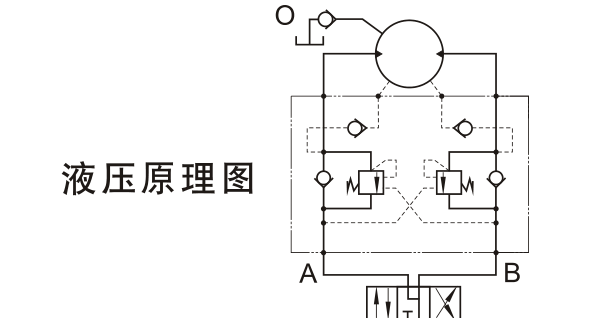

JST2.5 2.5A 技术参数
型号	额定/工作扭矩 (N·m)	最高扭矩 (N·m)	转速范围 (r/min)	传动比	额定/系统压力 (MPa)	最高压力 (MPa)	总排量 (ml/r)	液压马达型号	马达排量 (ml/r)	总重 (kg)	适用机重-挖掘机 (ton)	适用机重-钻机 (ton)
JST2.5 2.5A-3600D1202002	6000	7500	0.4-32	19	14	17	3629	JNM05-200D1202002	191	80	4-6	6-12
JST2.5 2.5A-3200D1202002	6000	7500	0.4-38	19	16	19.5	3154	JNM05-170D1202002	166	80	4-6	6-12
JST2.5 2.5A-2900D1202002	6000	7500	0.4-42	19	17	21	2869	JNM05-150D1202002	151	80	4-6	6-12
JST2.5 2.5A-2500D1202002	6000	7500	0.4-46	19	19	24	2451	JNM05-130D1202002	129	80	4-6	6-12
JST2.5 2.5A-2200D1202002	6000	7500	0.4-50	19	22	28	2185	JNM05-110D1202002	115	80	4-6	6-12
JST2.5 2.5A-1600D1202002	4670	5840	0.4-58	19	22	28	1634	JNM05-90D1202002	86	80	4-6	6-12
JST2.5 2.5A-1400D1202002	4020	5030	0.4-63	19	22	28	1406	JNM05-75D1202002	74	80	4-6	6-12
JST2.5 2.5A-5200D1202002	6000	7500	0.3-23	27	10	13	5157	JNM05-200D1202002	191	80	4-6	6-12
JST2.5 2.5A-4500D1202002	6000	7500	0.3-27	27	12	15.5	4482	JNM05-170D1202002	166	80	4-6	6-12
JST2.5 2.5A-4100D1202002	6000	7500	0.3-30	27	13	17	4077	JNM05-150D1202002	151	80	4-6	6-12
JST2.5 2.5A-3500D1202002	6000	7500	0.3-32	27	16	20.5	3483	JNM05-130D1202002	129	80	4-6	6-12

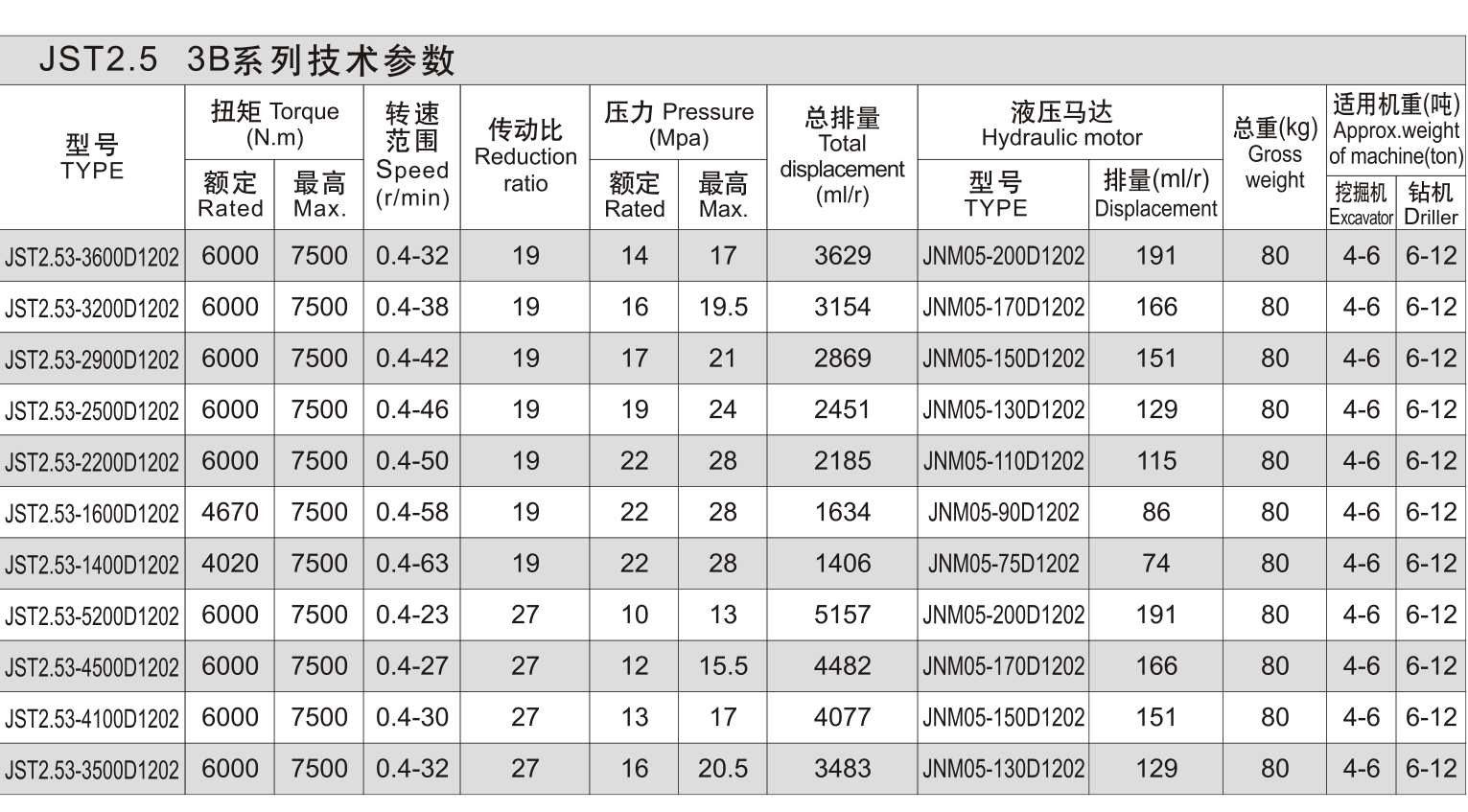

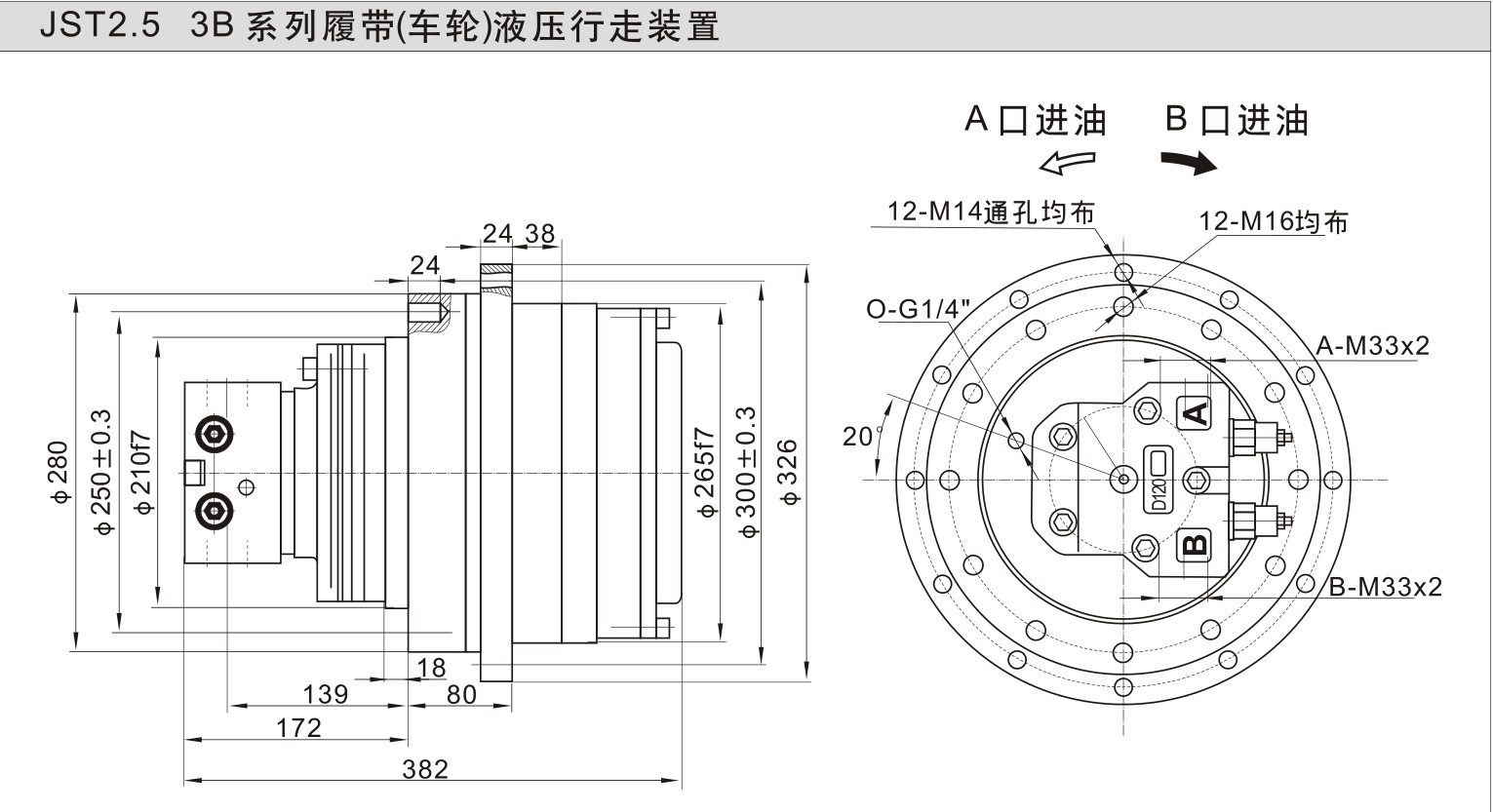

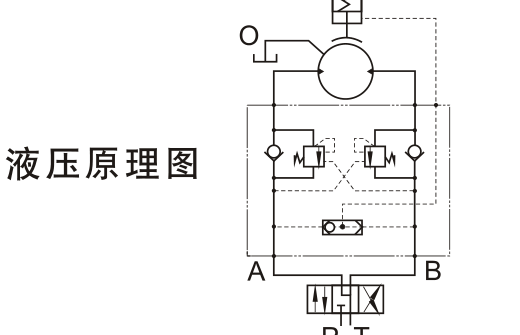

JST2.5 3B 技术参数
型号	额定/工作扭矩 (N·m)	最高扭矩 (N·m)	转速范围 (r/min)	传动比	额定/系统压力 (MPa)	最高压力 (MPa)	总排量 (ml/r)	液压马达型号	马达排量 (ml/r)	总重 (kg)	适用机重-挖掘机 (ton)	适用机重-钻机 (ton)
JST2.53-3600D1202	6000	7500	0.4-32	19	14	17	3629	JNM05-200D1202	191	80	4-6	6-12
JST2.53-3200D1202	6000	7500	0.4-38	19	16	19.5	3154	JNM05-170D1202	166	80	4-6	6-12
JST2.53-2900D1202	6000	7500	0.4-42	19	17	21	2869	JNM05-150D1202	151	80	4-6	6-12
JST2.53-2500D1202	6000	7500	0.4-46	19	19	24	2451	JNM05-130D1202	129	80	4-6	6-12
JST2.53-2200D1202	6000	7500	0.4-50	19	22	28	2185	JNM05-110D1202	115	80	4-6	6-12
JST2.53-1600D1202	4670	7500	0.4-58	19	22	28	1634	JNM05-90D1202	86	80	4-6	6-12
JST2.53-1400D1202	4020	7500	0.4-63	19	22	28	1406	JNM05-75D1202	74	80	4-6	6-12
JST2.53-5200D1202	6000	7500	0.4-23	27	10	13	5157	JNM05-200D1202	191	80	4-6	6-12
JST2.53-4500D1202	6000	7500	0.4-27	27	12	15.5	4482	JNM05-170D1202	166	80	4-6	6-12
JST2.53-4100D1202	6000	7500	0.4-30	27	13	17	4077	JNM05-150D1202	151	80	4-6	6-12
JST2.53-3500D1202	6000	7500	0.4-32	27	16	20.5	3483	JNM05-130D1202	129	80	4-6	6-12

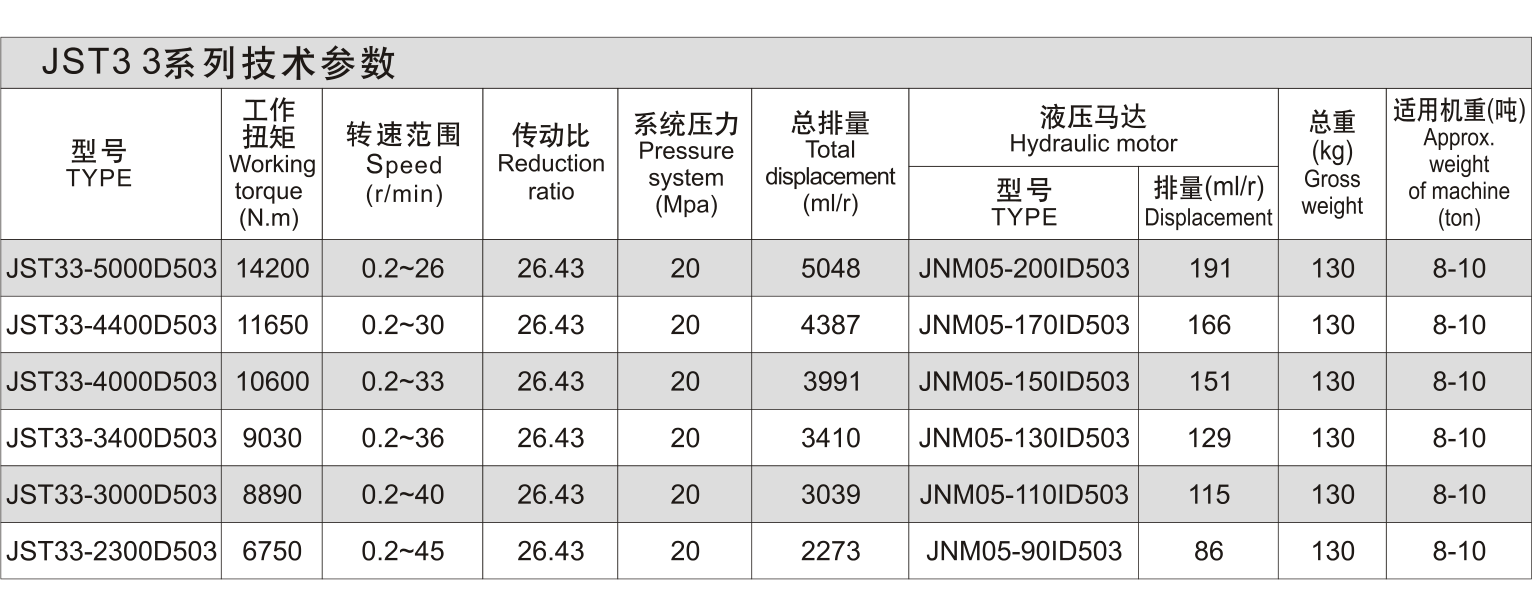

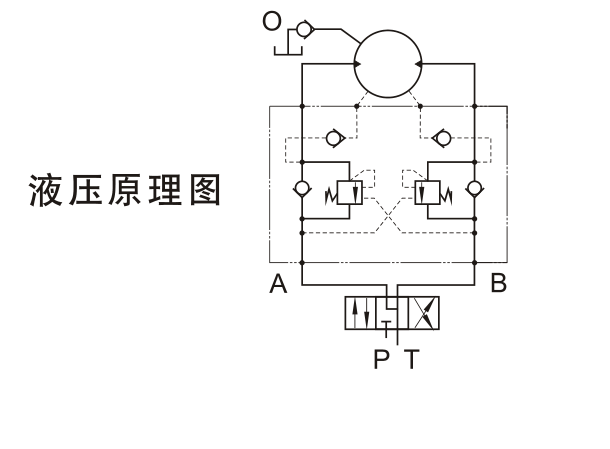

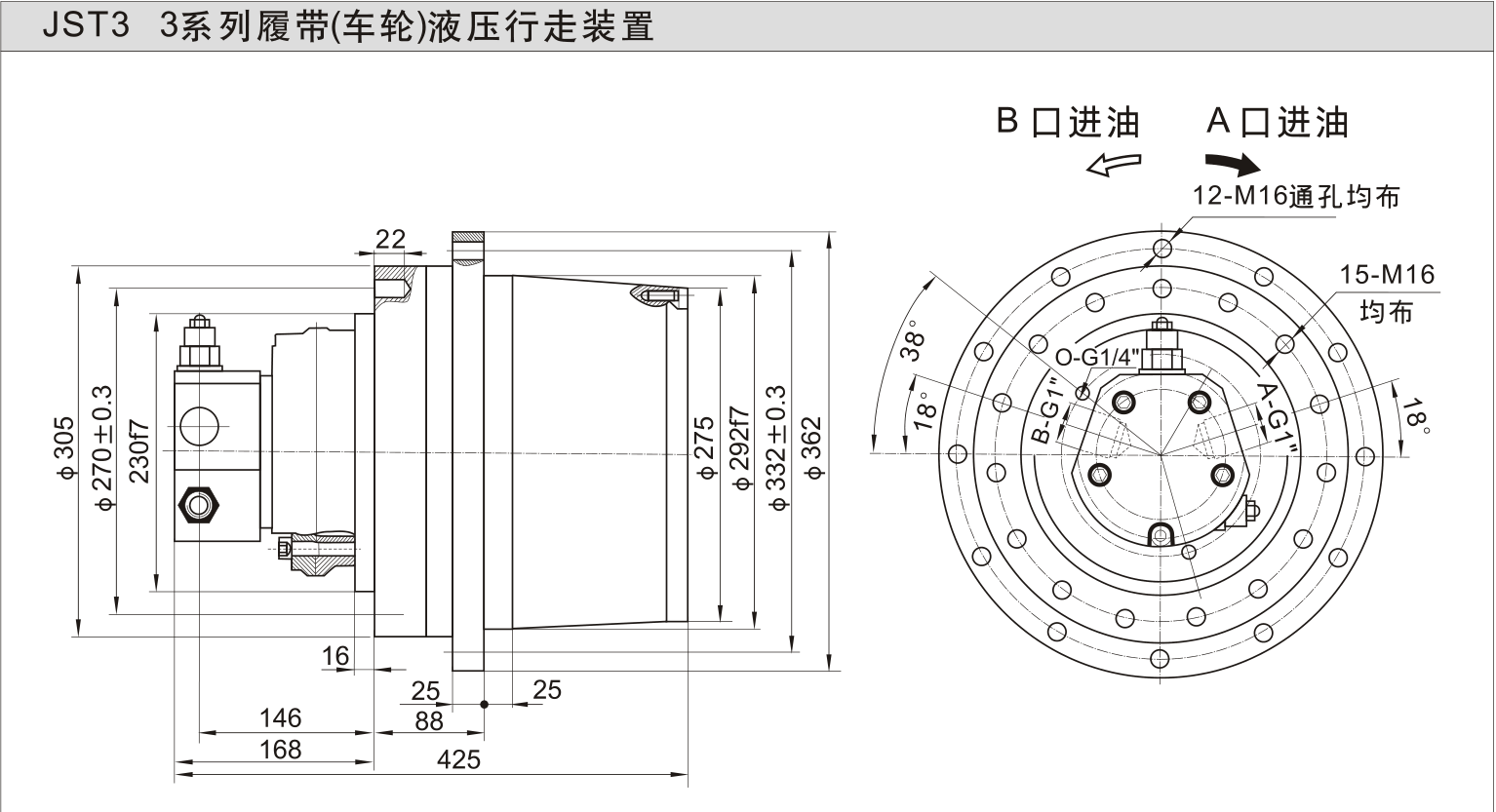

JST3 3B 技术参数
型号	额定/工作扭矩 (N·m)	最高扭矩 (N·m)	转速范围 (r/min)	传动比	额定/系统压力 (MPa)	最高压力 (MPa)	总排量 (ml/r)	液压马达型号	马达排量 (ml/r)	总重 (kg)	适用机重-挖掘机 (ton)	适用机重-钻机 (ton)
JST33-5000D503	14200	—	0.2-26	26.43	20	—	5048	JNM05-200ID503	191	130	8-10	—
JST33-4400D503	11650	—	0.2-30	26.43	20	—	4387	JNM05-170ID503	166	130	8-10	—
JST33-4000D503	10600	—	0.2-33	26.43	20	—	3991	JNM05-150ID503	151	130	8-10	—
JST33-3400D503	9030	—	0.2-36	26.43	20	—	3410	JNM05-130ID503	129	130	8-10	—
JST33-3000D503	8890	—	0.2-40	26.43	20	—	3039	JNM05-110ID503	115	130	8-10	—
JST33-2300D503	6750	—	0.2-45	26.43	20	—	2273	JNM05-90ID503	86	130	8-10	—

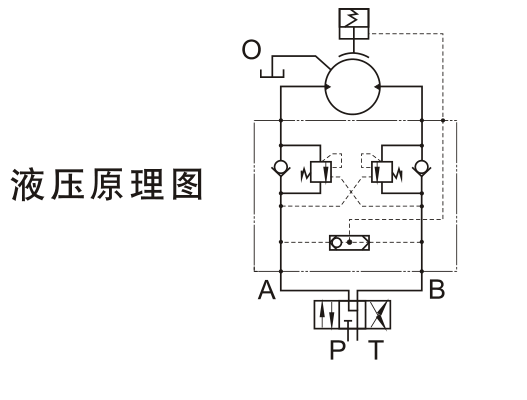

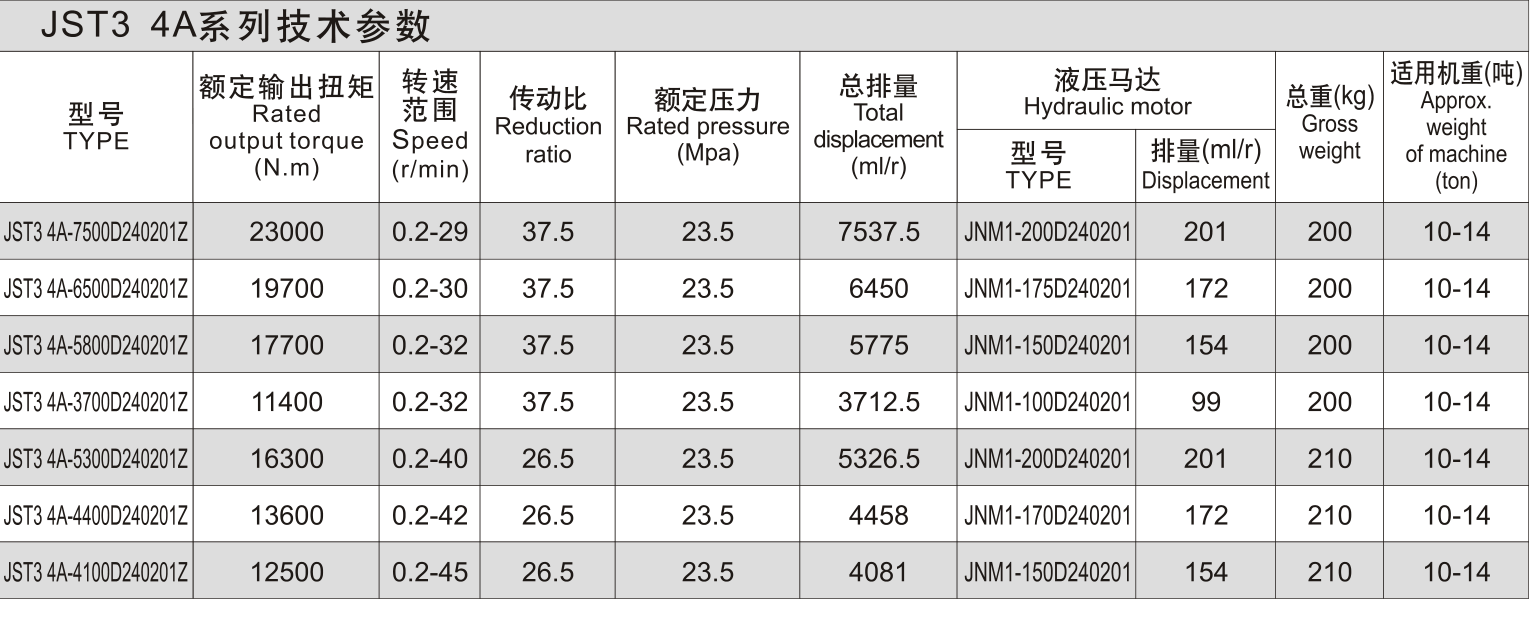

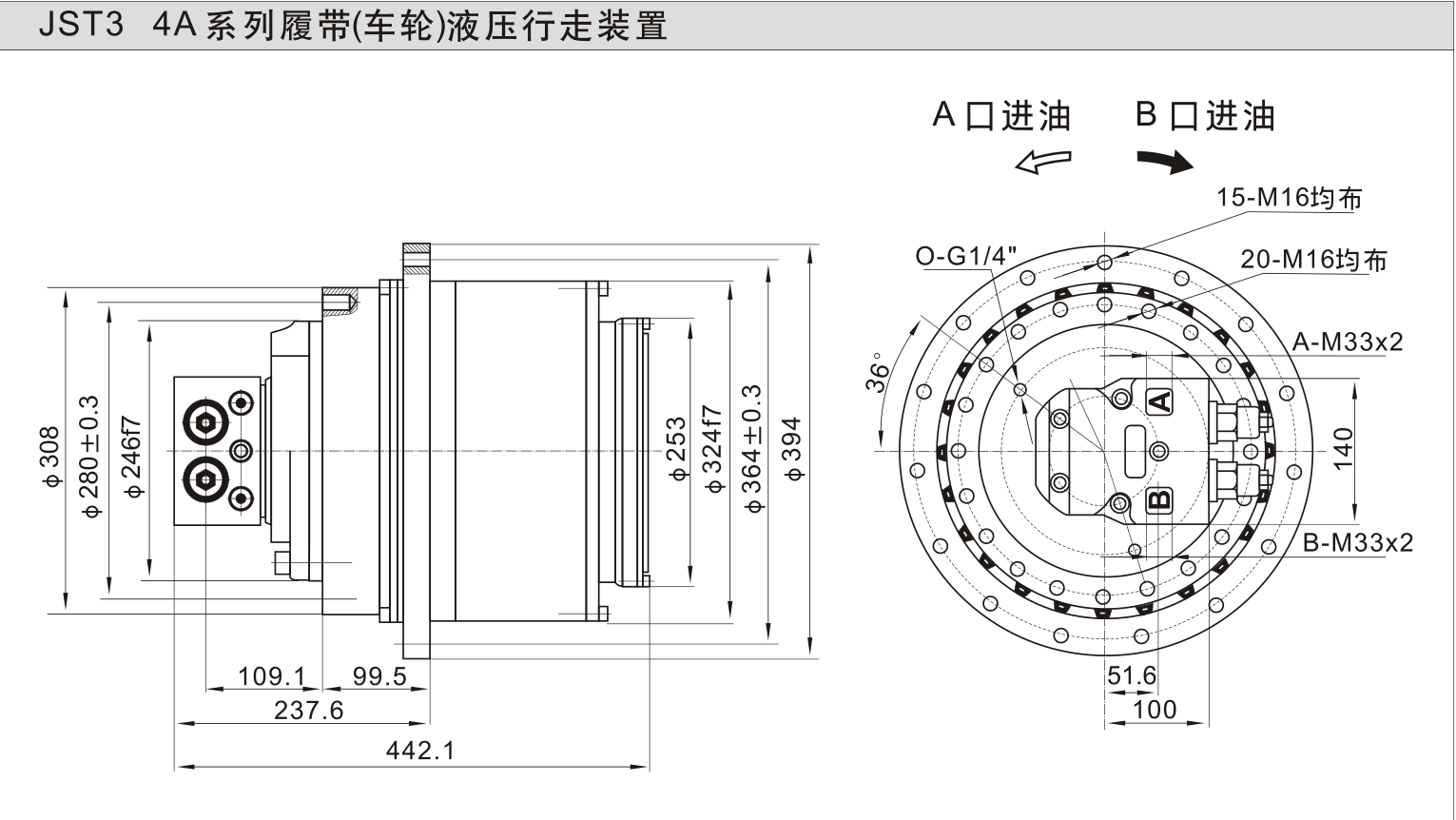

JST3 4A 技术参数
型号	额定/工作扭矩 (N·m)	最高扭矩 (N·m)	转速范围 (r/min)	传动比	额定/系统压力 (MPa)	最高压力 (MPa)	总排量 (ml/r)	液压马达型号	马达排量 (ml/r)	总重 (kg)	适用机重-挖掘机 (ton)	适用机重-钻机 (ton)
JST3 4A-7500D240201Z	23000	—	0.2-29	37.5	23.5	—	7537.5	JNM1-200D240201	201	200	10-14	—
JST3 4A-6500D240201Z	19700	—	0.2-30	37.5	23.5	—	6450	JNM1-175D240201	172	200	10-14	—
JST3 4A-5800D240201Z	17700	—	0.2-32	37.5	23.5	—	5775	JNM1-150D240201	154	200	10-14	—
JST3 4A-3700D240201Z	11400	—	0.2-32	37.5	23.5	—	3712.5	JNM1-100D240201	99	200	10-14	—
JST3 4A-5300D240201Z	16300	—	0.2-40	26.5	23.5	—	5326.5	JNM1-200D240201	201	210	10-14	—
JST3 4A-4400D240201Z	13600	—	0.2-42	26.5	23.5	—	4458	JNM1-170D240201	172	210	10-14	—
JST3 4A-4100D240201Z	12500	—	0.2-45	26.5	23.5	—	4081	JNM1-150D240201	154	210	10-14	—
