Name: JFB系列回转减速机
Brand: 杰士特液压
SKU: JFB Series

产品介绍

PRODUCT INTRODUCTION

概述

JFB系列回转减速机主要由行星减速机、多片式制动器、液压马达、配流器等部件组成。
特点
1、減速机为2级或3级行星齿轮传动，结构很紧凌，占用空间小，所以特别适合安装到节省空问的设备中；
2、外齿轮和内齿轮经过调质处理加表面硬化处理，精淮的制造精度，使减速机具有极好的承载能力和运行可靠性；
3、齿轮系统是按照L+S计算机程序设计的，其安全裕度和传动效率需结合计算边界、负载谱和具体配置核对；
4、内装多片式停车停车制动器，控制方便；
5、运行噪音低，使用寿命长；
6、安装简单，换油方便。
用途
JFB系列回转减速机广泛用于各式挖掘机，各式起重机，船舶装货装置，林业设备以及其它旋转设备中。本公司生产的JFB系列车回转减速机与德国博世士乐的GFB回转减速机的技术参数及性能完全相同，而且联接尺寸与外形尺寸也完全相同，以其质优价康的特点，在国内已取代德国博世力士乐的产品。

JFB 17 T2回转减速机应用说明

JFB系列回转减速机用于工程机械、船用吊机、抓斗设备和非标转台等回转机构，重点解决低速大扭矩和平稳回转需求。

JFB 17 T2选型时应关注输出扭矩、回转速度、安装法兰、输出轴形式和制动配置，并结合负载惯量确认安全系数。

选型建议与常见问题

回转减速机是否必须带制动？需要定位保持或存在外力反拖时，通常建议配置制动或锁止方案。

能否用于船舶设备？可以，但需结合防腐、密封、安装空间和工作频率确认。

技术参数

TECHNICAL DATA

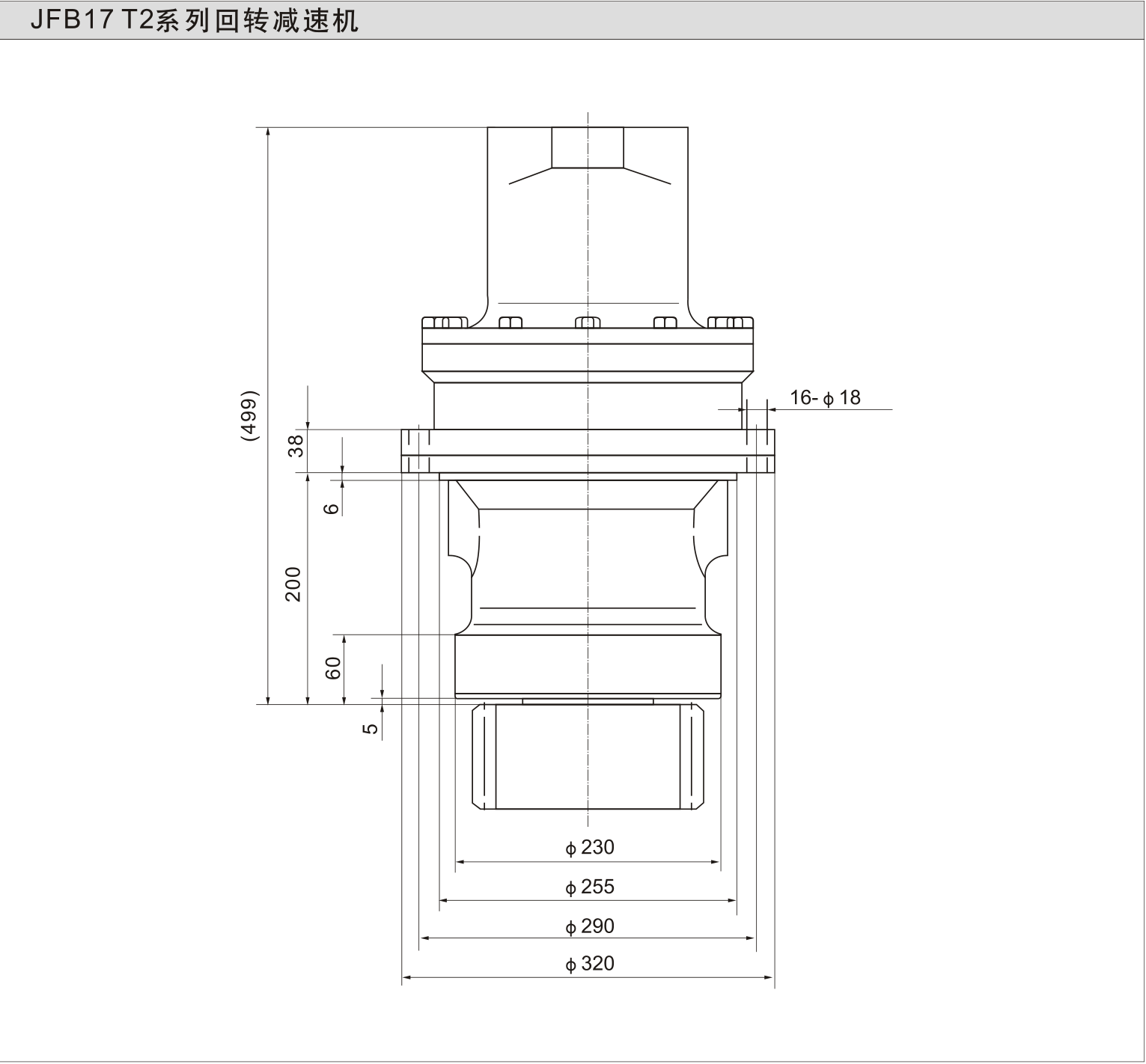

JFB17 T2 技术参数
挖掘机最大输出扭矩	起重机最大输出扭矩	传动比	配装马达	减速机重量	备注
7700Nm	12700Nm	33；39；46；55	A2F45、56、63；A2FE28、32、45、56；A6VM55	130kg	1、减速机输出转向与输入转向相同；2、最大制动力扭矩大于600Nm。

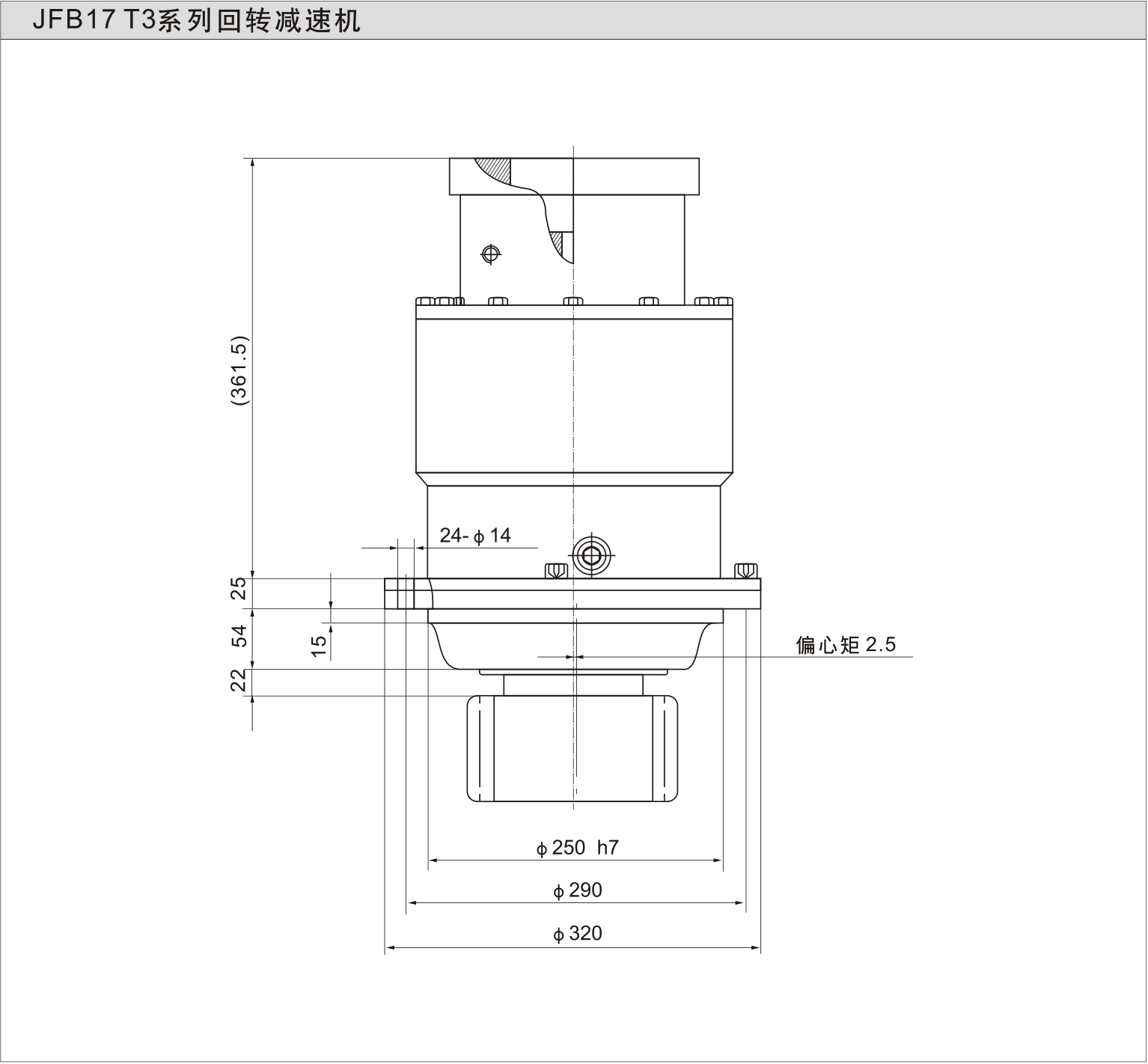

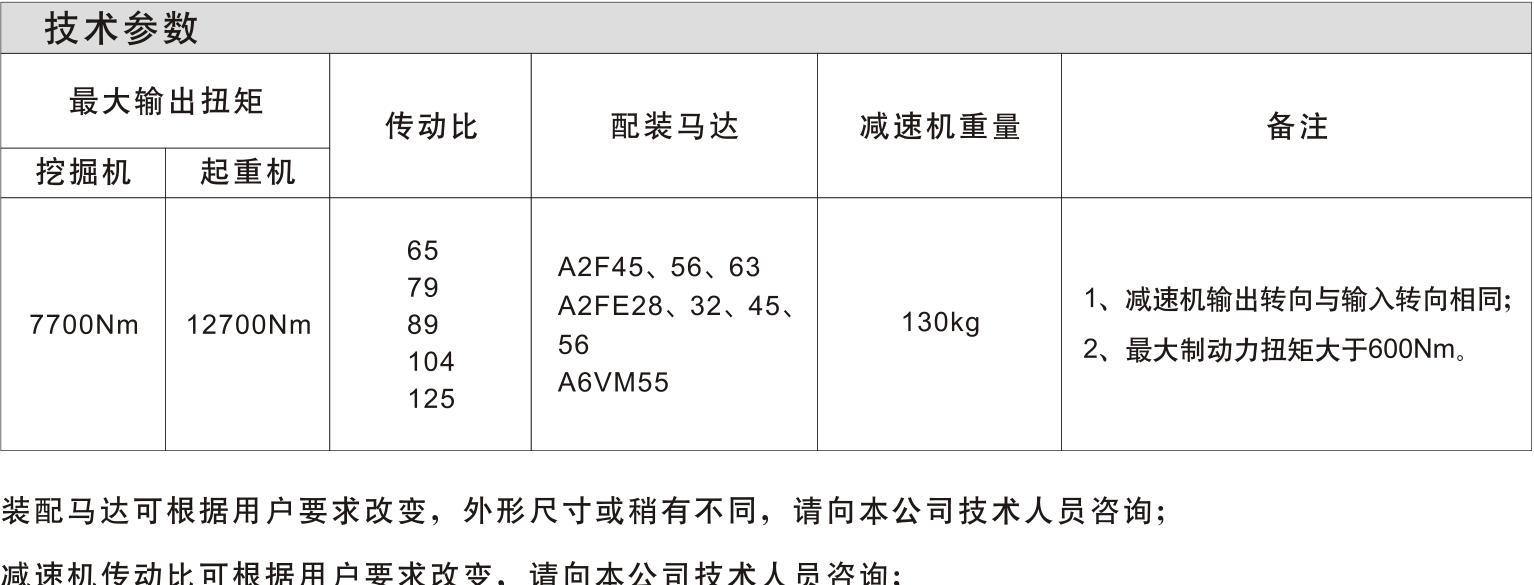

JFB17 T3 技术参数
挖掘机最大输出扭矩	起重机最大输出扭矩	传动比	配装马达	减速机重量	备注
7700Nm	12700Nm	65；79；89；104；125	A2F45、56、63；A2FE28、32、45、56；A6VM55	130kg	1、减速机输出转向与输入转向相同；2、最大制动力扭矩大于600Nm。

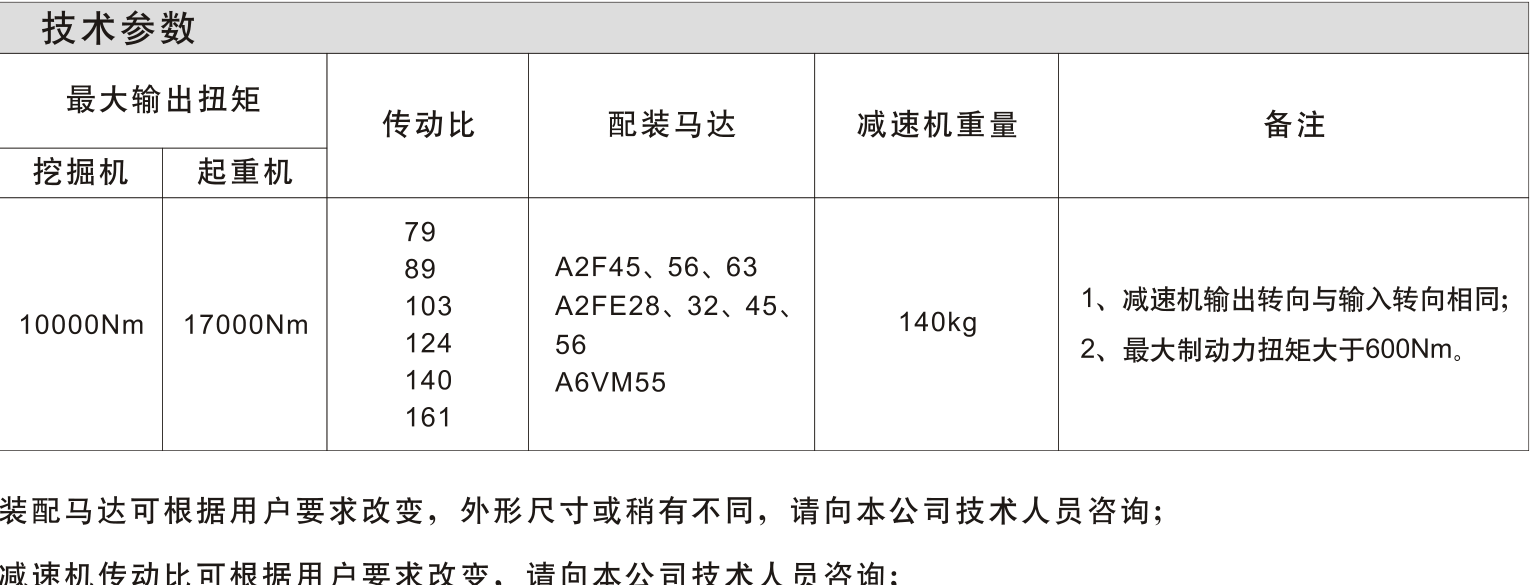

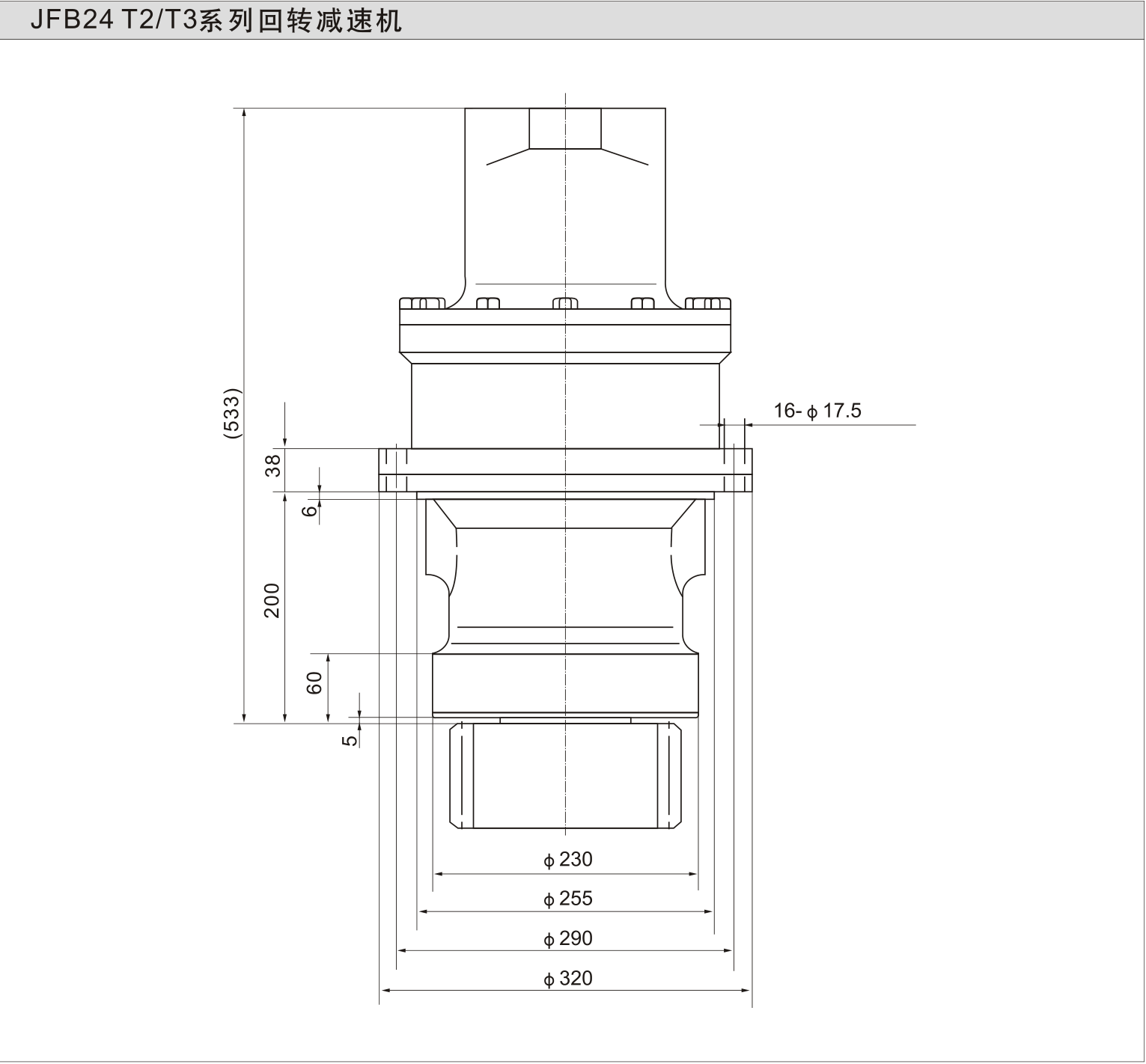

JFB24 T2/T3 技术参数
挖掘机最大输出扭矩	起重机最大输出扭矩	传动比	配装马达	减速机重量	备注
10000Nm	17000Nm	79；89；103；124；140；161	A2F45、56、63；A2FE28、32、45、56；A6VM55	140kg	1、减速机输出转向与输入转向相同；2、最大制动力扭矩大于600Nm。

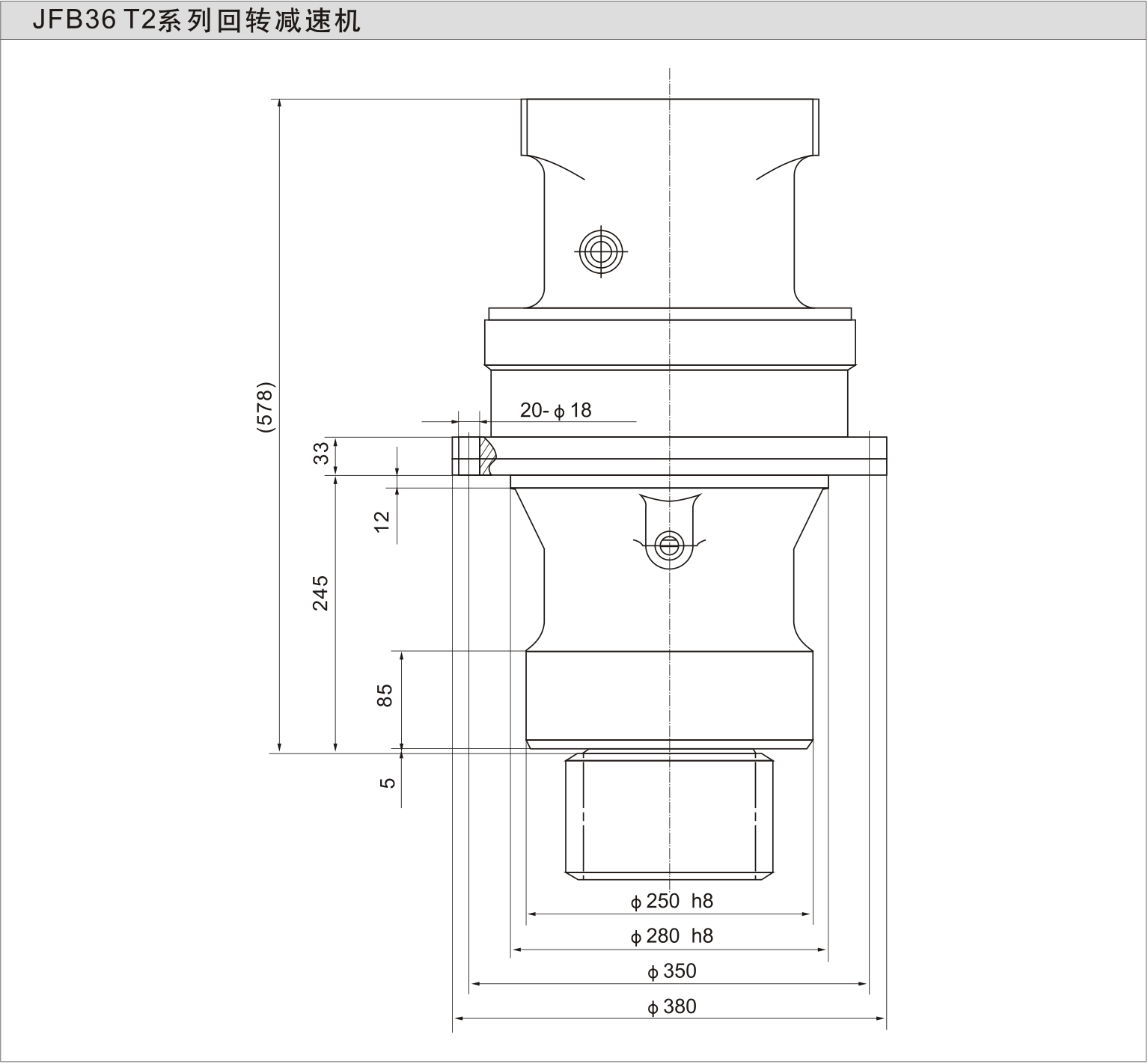

JFB36 T2 技术参数
挖掘机最大输出扭矩	起重机最大输出扭矩	传动比	配装马达	减速机重量	备注
17000Nm	28000Nm	24；29	A2F80、90、107、125；A2FE45、56、80、90	190kg	1、减速机输出转向与输入转向相同；2、最大制动力扭矩大于1000Nm。

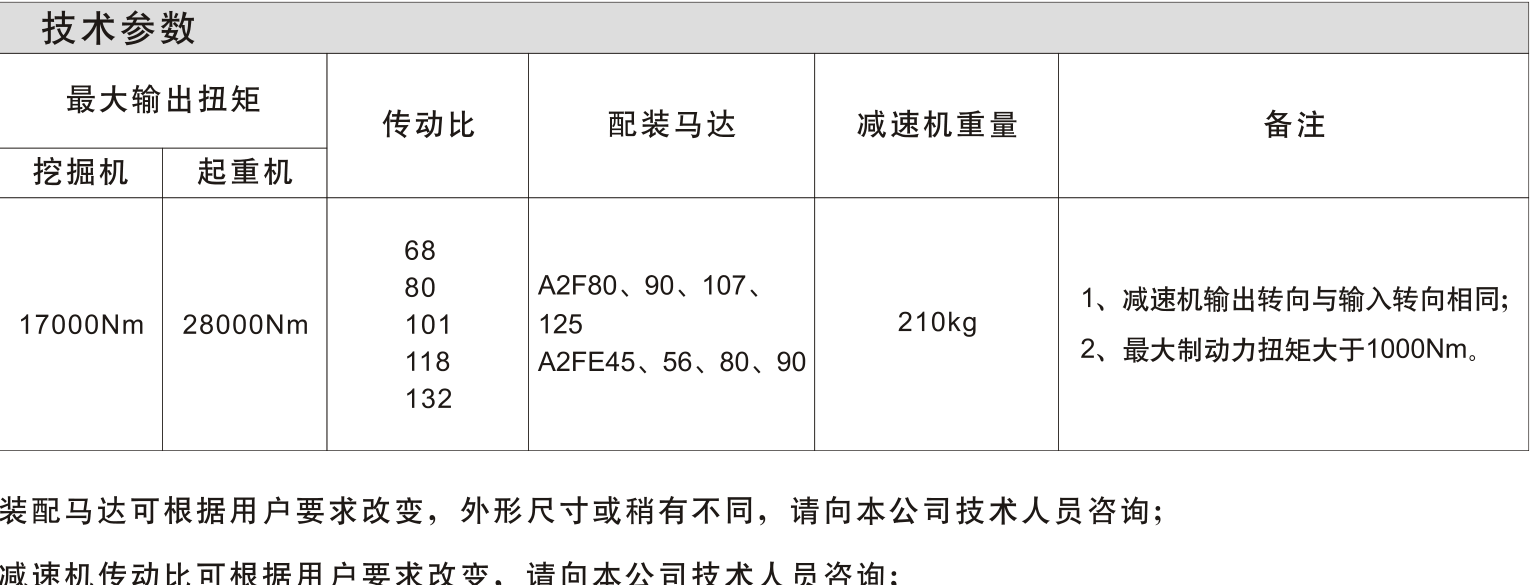

JFB36 T3 技术参数
挖掘机最大输出扭矩	起重机最大输出扭矩	传动比	配装马达	减速机重量	备注
17000Nm	28000Nm	68；80；101；118；132	A2F80、90、107、125；A2FE45、56、80、90	210kg	1、减速机输出转向与输入转向相同；2、最大制动力扭矩大于1000Nm。

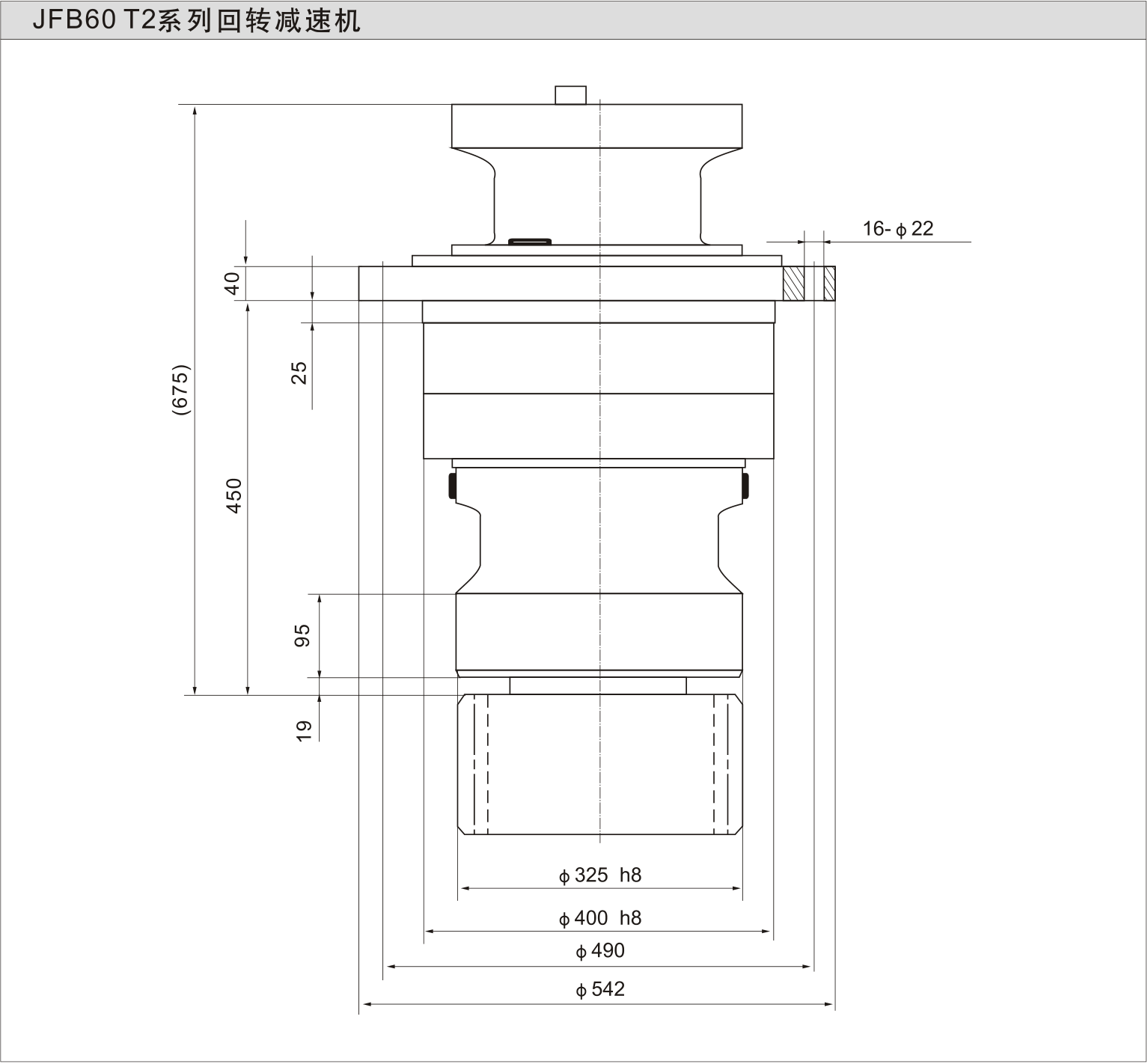

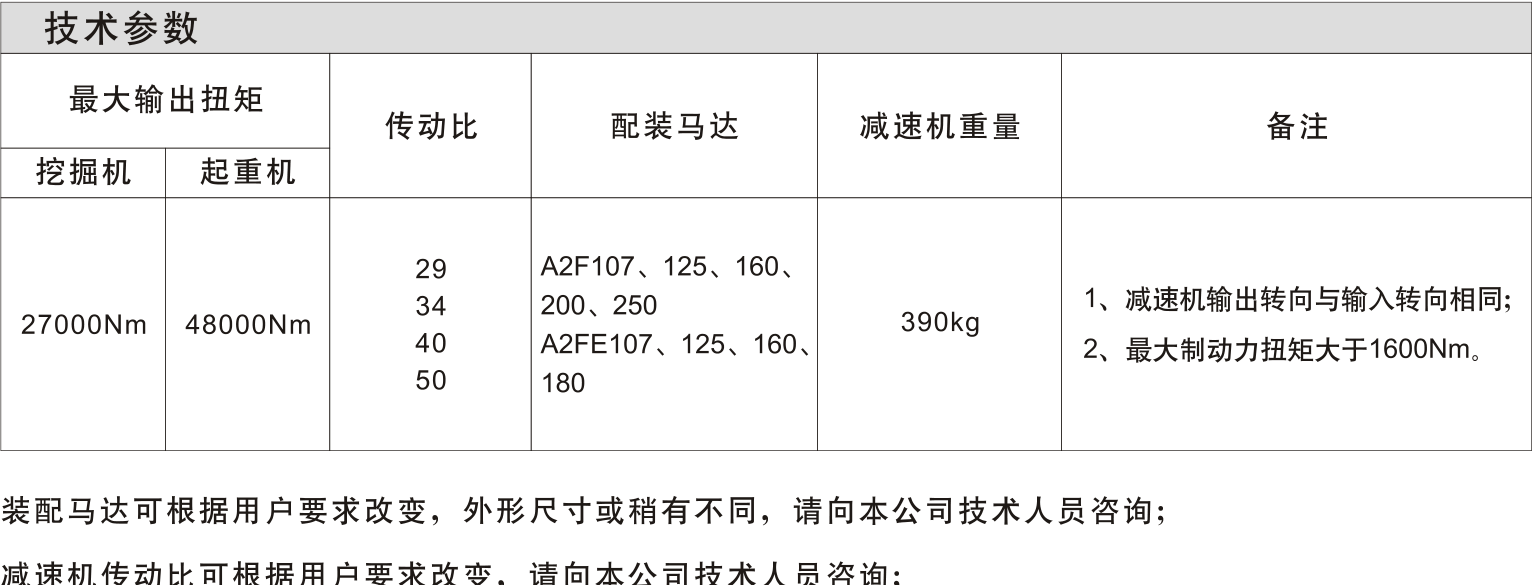

JFB60 T2 技术参数
挖掘机最大输出扭矩	起重机最大输出扭矩	传动比	配装马达	减速机重量	备注
27000Nm	48000Nm	29；34；40；50	A2F107、125、160、200、250；A2FE107、125、160、180	390kg	1、减速机输出转向与输入转向相同；2、最大制动力扭矩大于1600Nm。

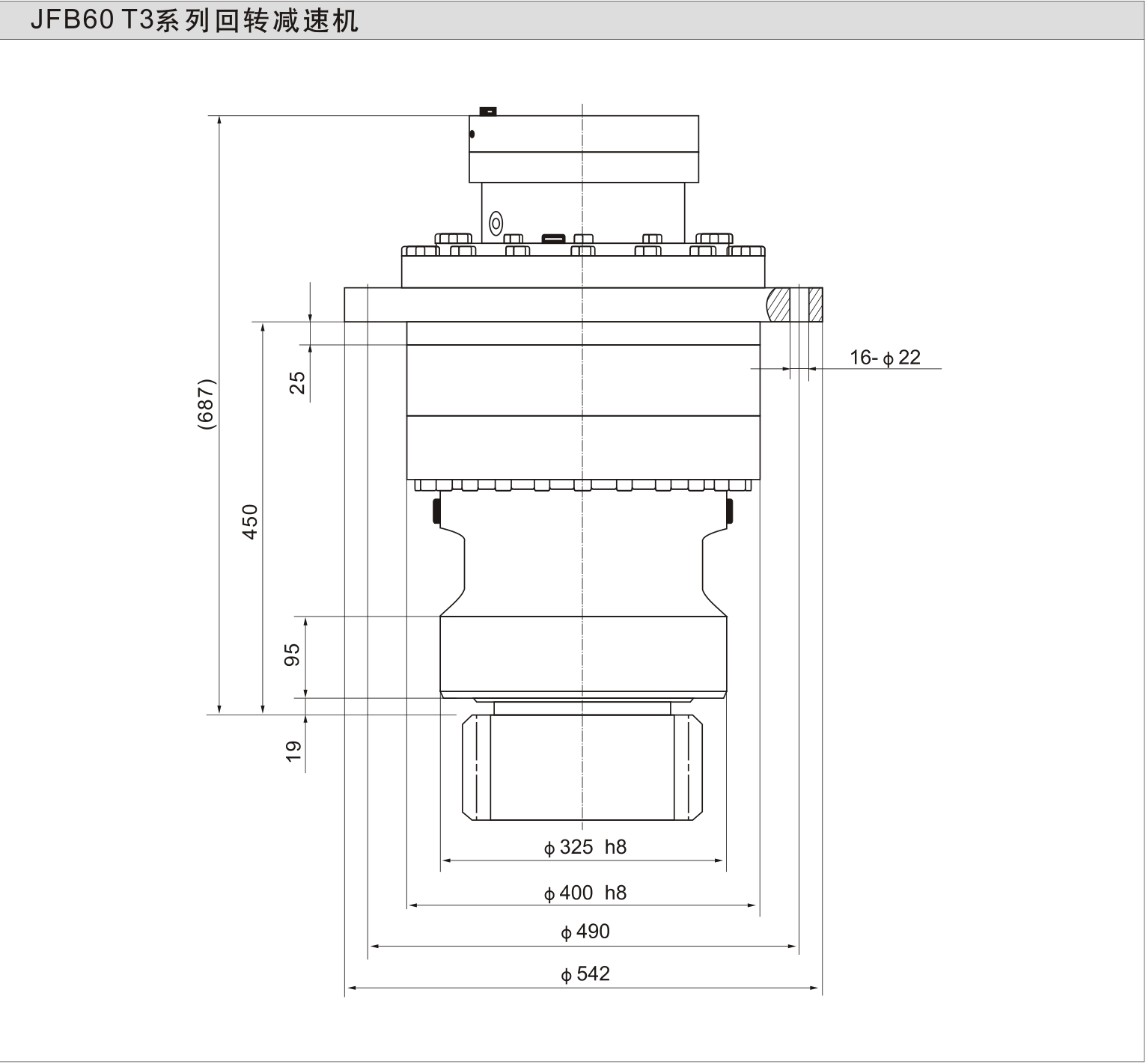

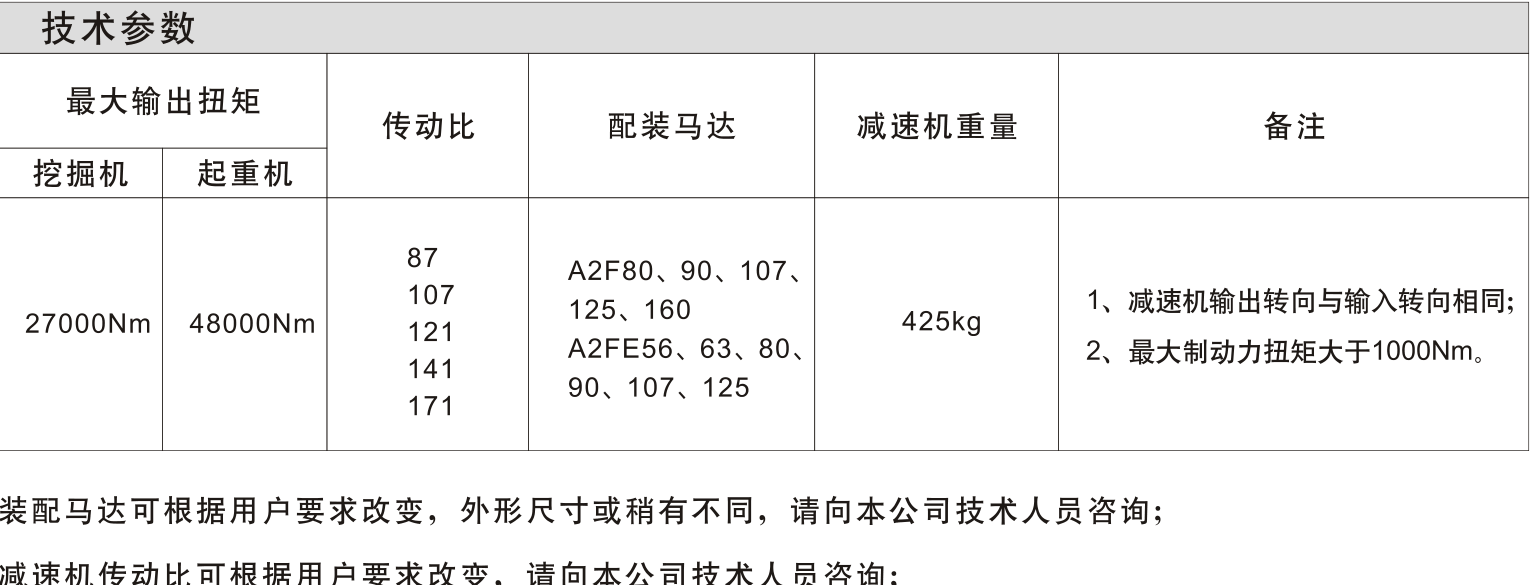

JFB60 T3 技术参数
挖掘机最大输出扭矩	起重机最大输出扭矩	传动比	配装马达	减速机重量	备注
27000Nm	48000Nm	87；107；121；141；171	A2F80、90、107、125、160；A2FE56、63、80、90、107、125	425kg	1、减速机输出转向与输入转向相同；2、最大制动力扭矩大于1000Nm。

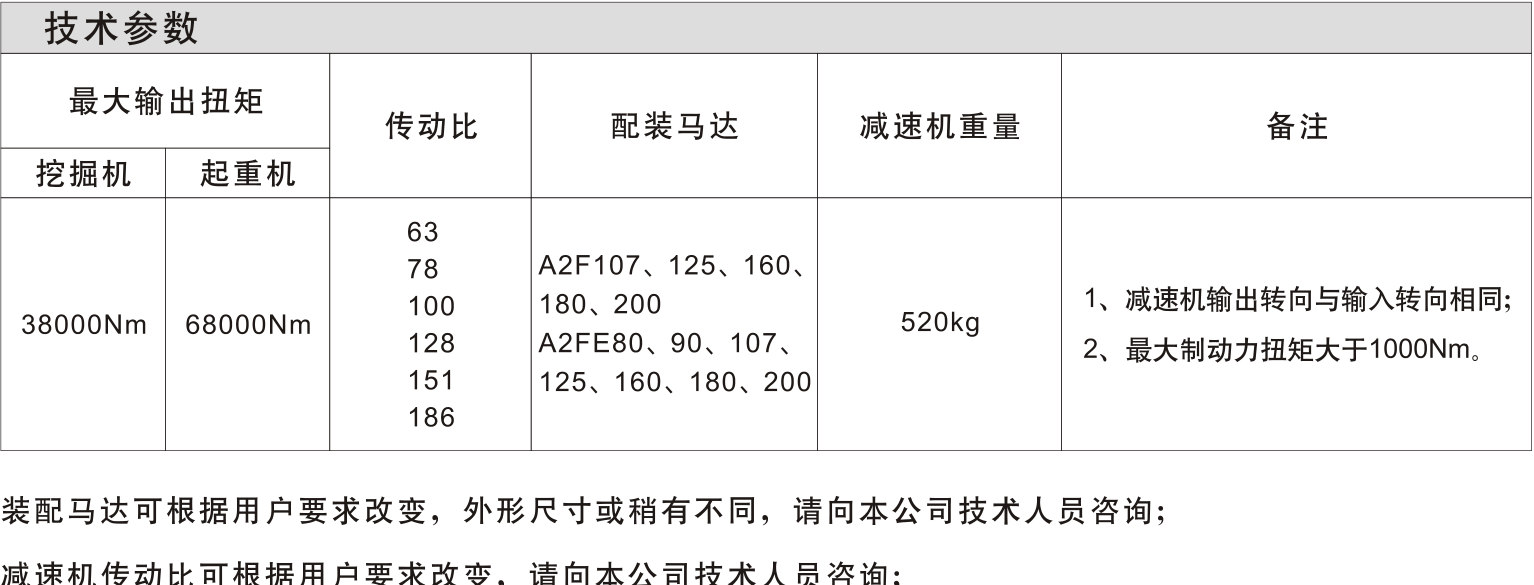

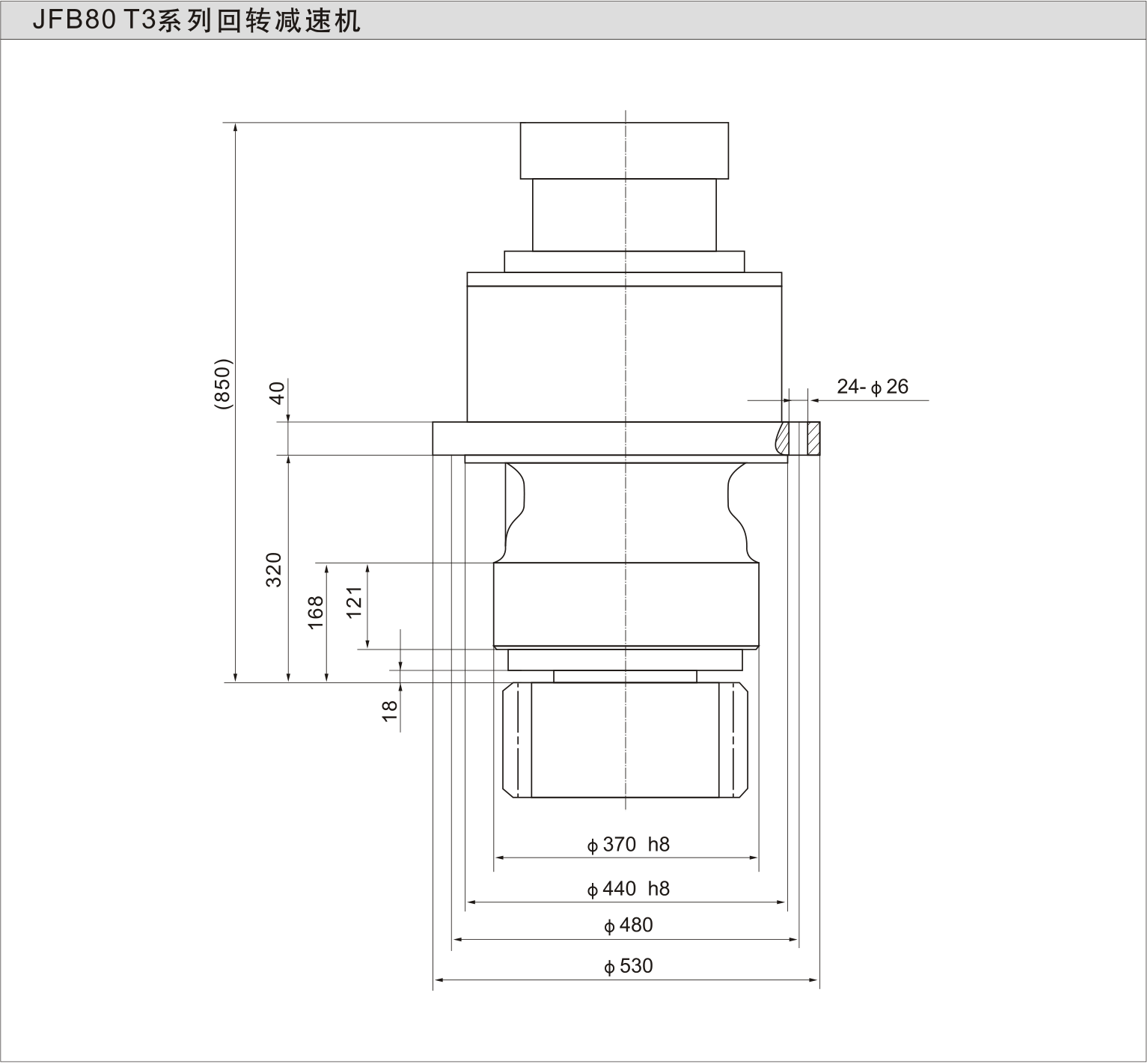

JFB80 T3 技术参数
挖掘机最大输出扭矩	起重机最大输出扭矩	传动比	配装马达	减速机重量	备注
38000Nm	68000Nm	63；78；100；128；151；186	A2F107、125、160、180、200；A2FE80、90、107、125、160、180、200	520kg	1、减速机输出转向与输入转向相同；2、最大制动力扭矩大于1000Nm。
