JSC系列液压传动装置由液压马达，行星减速器，片式制动器及各种功能配流器组成。输出轴可承受较大的径向与轴向外力，传动效率高，低速稳定性好，使用寿命长，使用范围广。
JSC系列液压传动装置将液压马达与减速机构集成，用于需要大扭矩输出和稳定传动的设备。
该类产品常用于履带行走、回转机构、转台和船舶甲板机械，可按安装空间和工况进行配套选型。
JSC液压传动装置和液压马达有什么区别？它是集成型传动单元，除马达外还包含减速和连接结构。
能否根据设备定制？可根据输出扭矩、速比、安装尺寸和轴端连接方式进行配套。
TECHNICAL DATA
| 型号 | 总排量 (ml/r) | 额定扭矩 (N·m) | 最大扭矩 (N·m) | 转速范围 (r/min) | 液压马达型号 | 马达排量 (ml/r) | 传动比 | 额定压力 (MPa) | 最高压力 (MPa) |
|---|---|---|---|---|---|---|---|---|---|
| JSC2.5-400 | 413 | 1000 | 1350 | 0.2-80 | JNM05-60 | 59 | 7 | 18 | 25 |
| JSC2.5-600 | 602 | 1500 | 2100 | 0.2-80 | JNM05-90 | 86 | 7 | 18 | 25 |
| JSC2.5-800 | 805 | 1800 | 2000 | 0.2-80 | JNM05-110 | 115 | 7 | 16 | 25 |
| JSC2.5-1000 | 955 | 2200 | 2800 | 0.2-80 | JNM05-200 | 191 | 5 | 18 | 25 |
| 型号 | 总排量 (ml/r) | 额定扭矩 (N·m) | 最大扭矩 (N·m) | 转速范围 (r/min) | 液压马达型号 | 马达排量 (ml/r) | 传动比 | 额定压力 (MPa) | 最高压力 (MPa) |
|---|---|---|---|---|---|---|---|---|---|
| JSC3-1000 | 1078 | 3000 | 4000 | 0.2-80 | JNM1-150 | 154 | 7 | 20 | 25 |
| JSC3-1500 | 1570 | 4500 | 5600 | 0.2-80 | JNM1-320 | 314 | 5 | 20 | 25 |
| JSC3-2300 | 2337.5 | 6500 | 8000 | 0.2-80 | JNM2-420 | 425 | 5.5 | 20 | 25 |
| JSC3-3500 | 3426.5 | 7000 | 8000 | 0.2-80 | JNM2-630 | 623 | 5.5 | 15.5 | 25 |
| 型号 | 总排量 (ml/r) | 额定扭矩 16MPa (N·m) | 额定扭矩 20MPa (N·m) | 转速范围 (r/min) | 总效率 | 液压马达型号 | 行星减速器型号 | 制动器型号 |
|---|---|---|---|---|---|---|---|---|
| JSC4-2500 | 2455 | 5266 | 6583 | 0-80 | 0.9-0.91 | JHM6-500 | C4-5 | Z4 |
| JSC4-3000 | 2970 | 6390 | 7988 | 0-80 | 0.9-0.91 | JHM6-600 | C4-5 | Z4 |
| JSC4-3500 | 3415 | 7348 | 9186 | 0-80 | 0.9-0.91 | JHM6-700 | C4-5 | Z4 |
| JSC4-3850 | 3757 | 8083 | 10104 | 0-70 | 0.9-0.91 | JNM3-800 | C4-5.5 | Z4 |
| JSC4-4125 | 4147 | 8712 | 10890 | 0-70 | 0.9-0.91 | JHM6-750 | C4-5.5 | Z4 |
| JSC4-4400 | 4416 | 9109 | 11387 | 0-70 | 0.9-0.91 | JNM3-800 | C4-5.5 | Z4 |
| 型号 | 总排量 (ml/r) | 额定扭矩 16MPa (N·m) | 额定扭矩 20MPa (N·m) | 转速范围 (r/min) | 总效率 | 液压马达型号 | 行星减速器型号 | 制动器型号 |
|---|---|---|---|---|---|---|---|---|
| JSC5-5000 | 4905 | 10609 | 13262 | 0-50 | 0.9-0.91 | JHM11-1000 | C5-5 | Z5 |
| JSC5-5500 | 5520 | 12010 | 15012 | 0-50 | 0.9-0.91 | JHM11-1100 | C5-5 | Z5 |
| JSC5-6500 | 6505 | 13860 | 17325 | 0-50 | 0.9-0.91 | JHM11-1300 | C5-5 | Z5 |
| JSC5-7700 | 7728 | 16813 | 21017 | 0-50 | 0.9-0.91 | JHM11-1100 | C5-7 | Z5 |
| JSC5-8400 | 8638 | 17700 | 22125 | 0-50 | 0.9-0.91 | JHM11-1200 | C5-7 | Z5 |
| JSC5-9100 | 9107 | 19404 | 24255 | 0-50 | 0.9-0.91 | JHM11-1300 | C5-7 | Z5 |
| 型号 | 总排量 (ml/r) | 额定扭矩 16MPa (N·m) | 额定扭矩 20MPa (N·m) | 转速范围 (r/min) | 总效率 | 液压马达型号 | 行星减速器型号 | 制动器型号 |
|---|---|---|---|---|---|---|---|---|
| JSC6-10000 | 10170 | 21708 | 27135 | 0-40 | 0.9-0.91 | JHM16-2000 | C6-5 | Z6 |
| JSC6-12500 | 12468 | 28527 | 35659 | 0-40 | 0.9-0.91 | JHM16-2400 | C6-5.5 | Z6 |
| JSC6-15000 | 15315 | 32400 | 40500 | 0-40 | 0.9-0.91 | JHM31-3000 | C6-5 | Z6 |
| JSC6-17000 | 16847 | 35640 | 44550 | 0-40 | 0.9-0.91 | JHM31-3000 | C6-5.5 | Z6 |

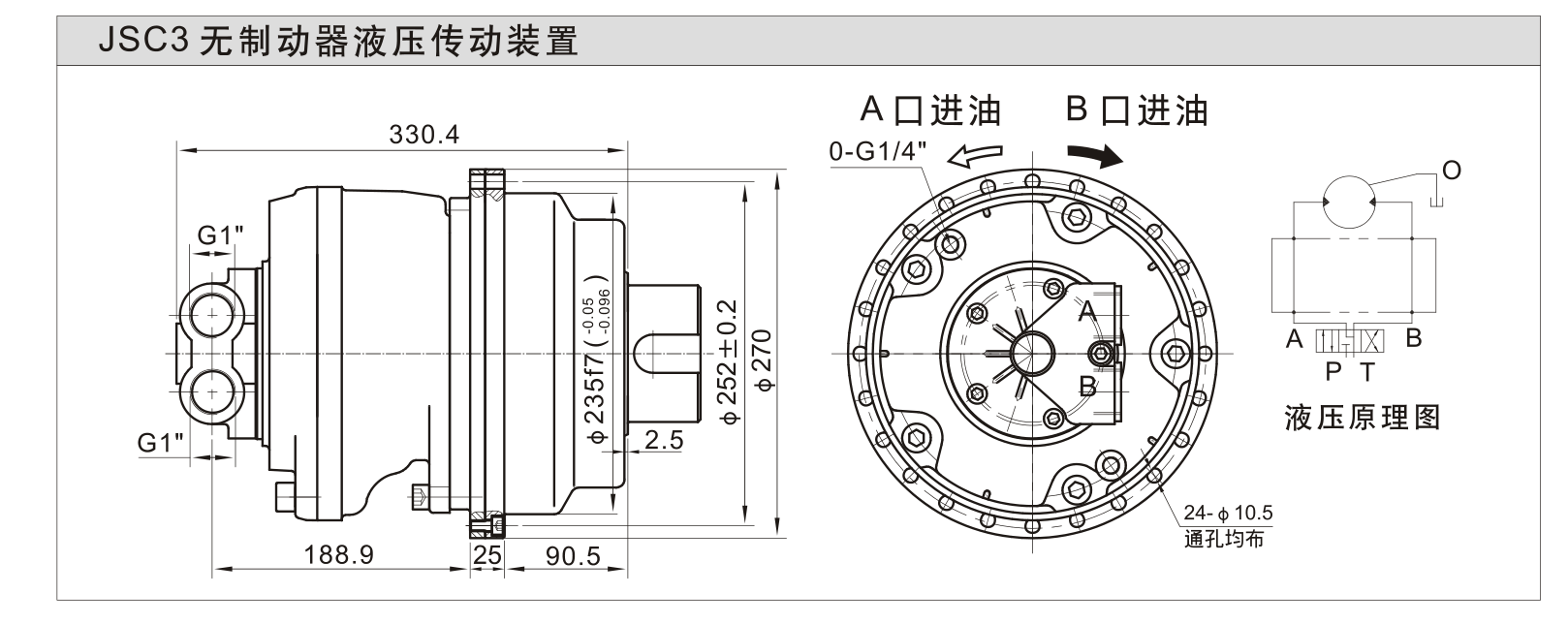

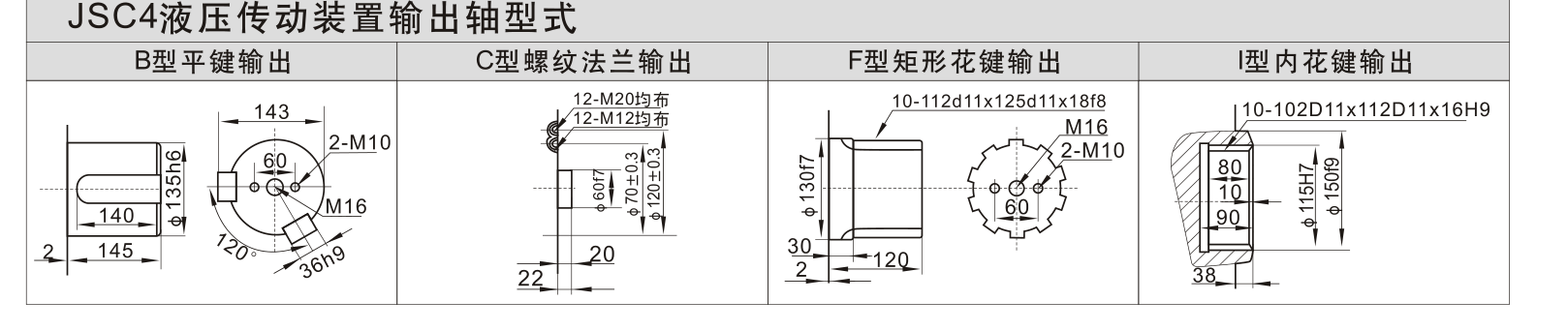

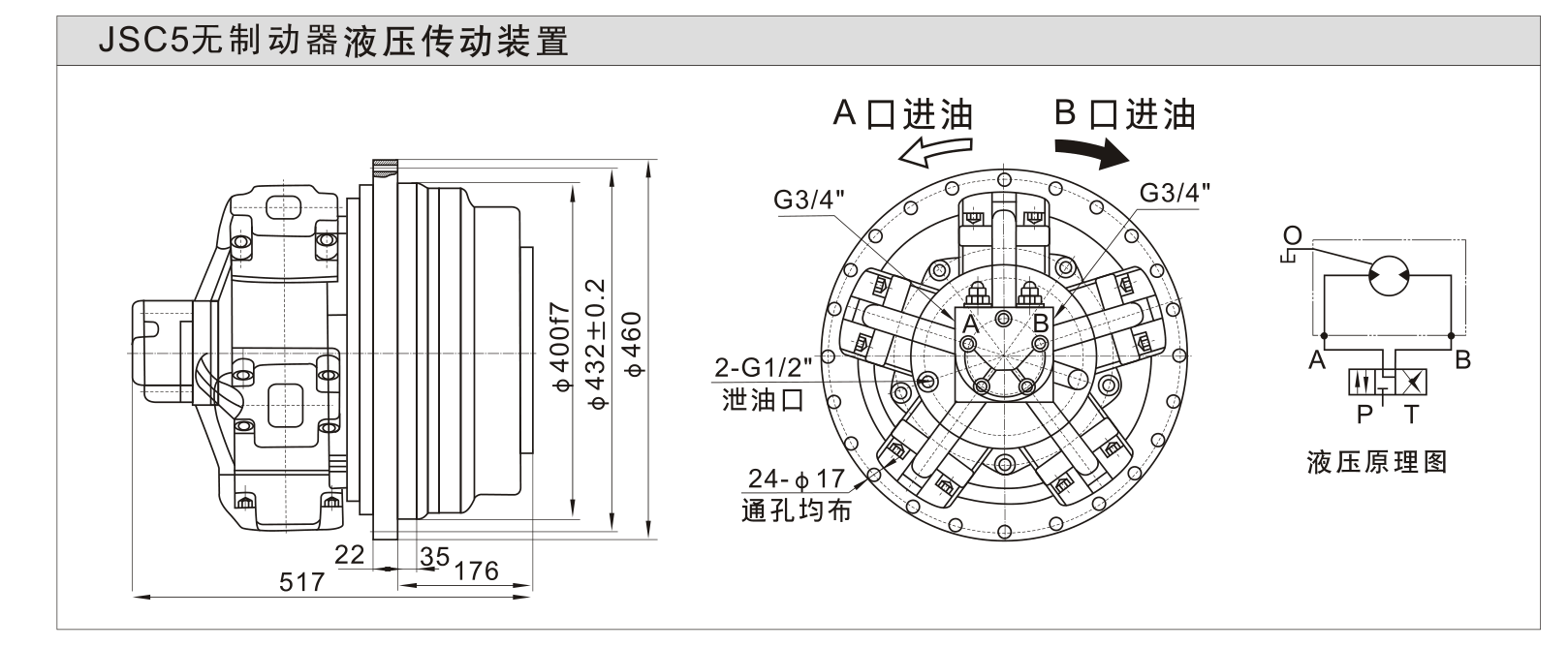

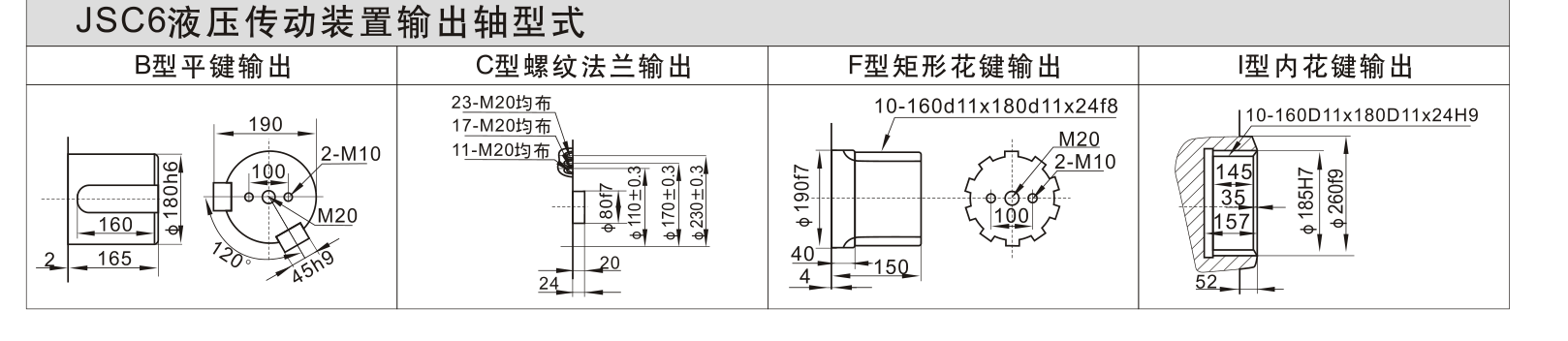

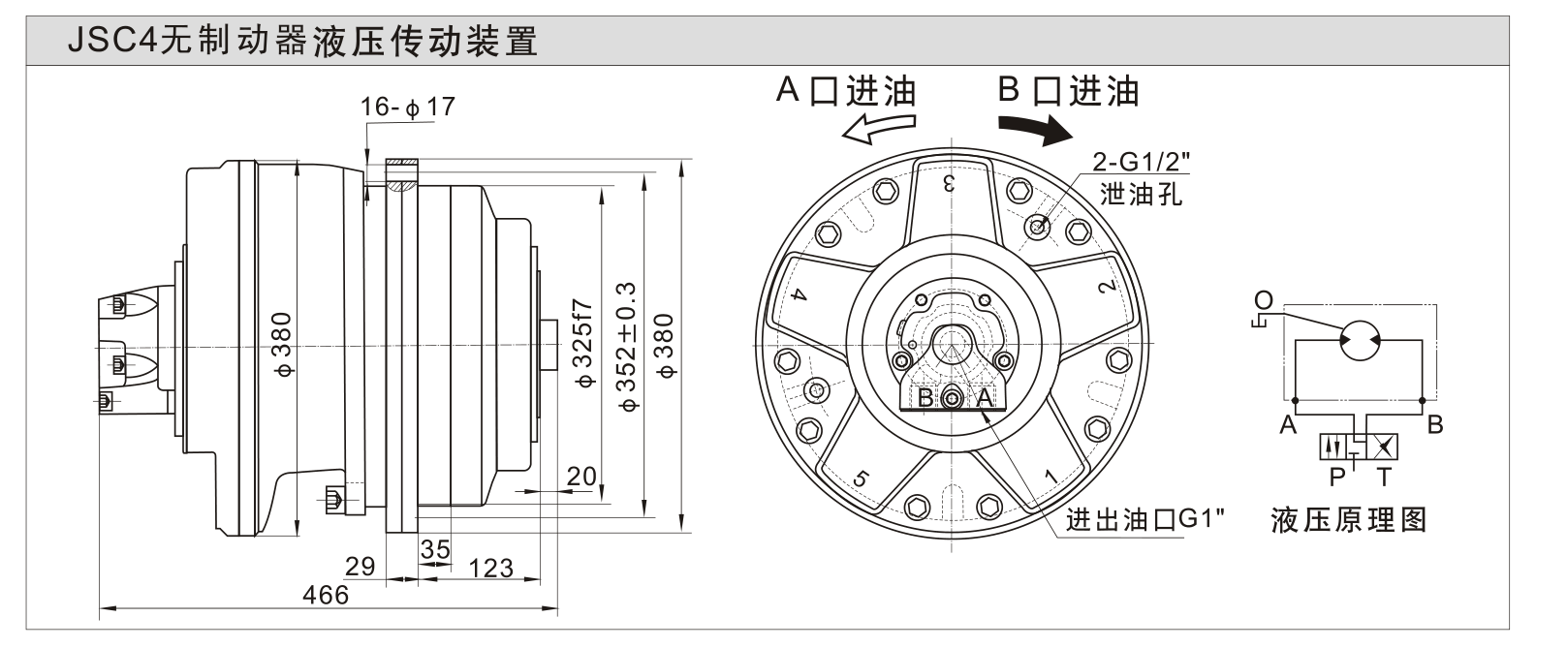

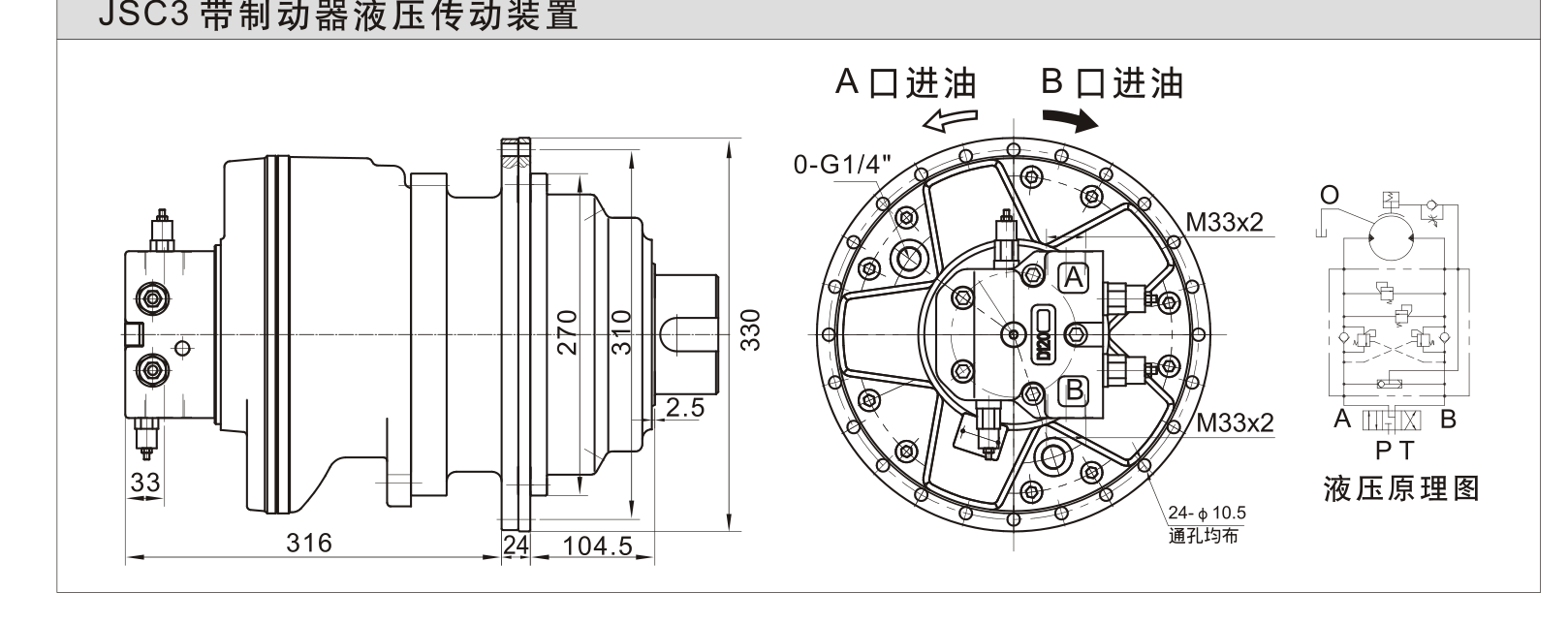

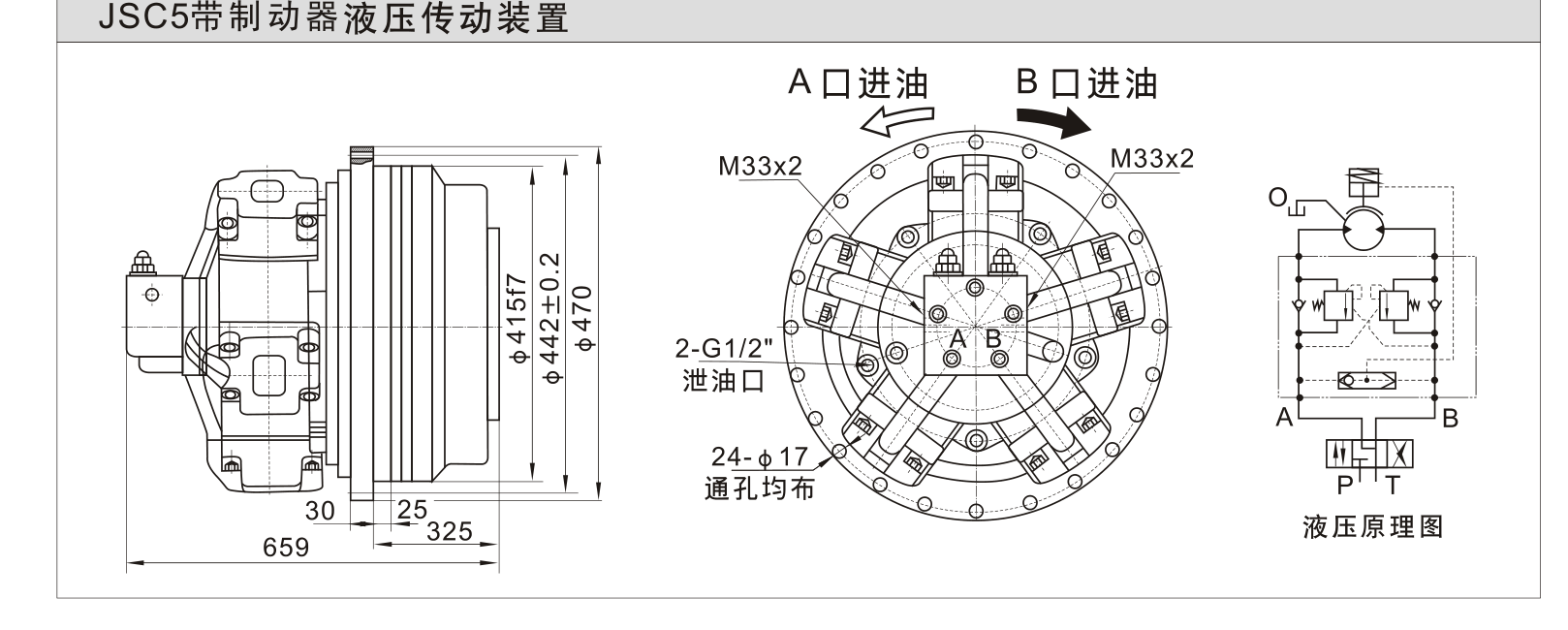

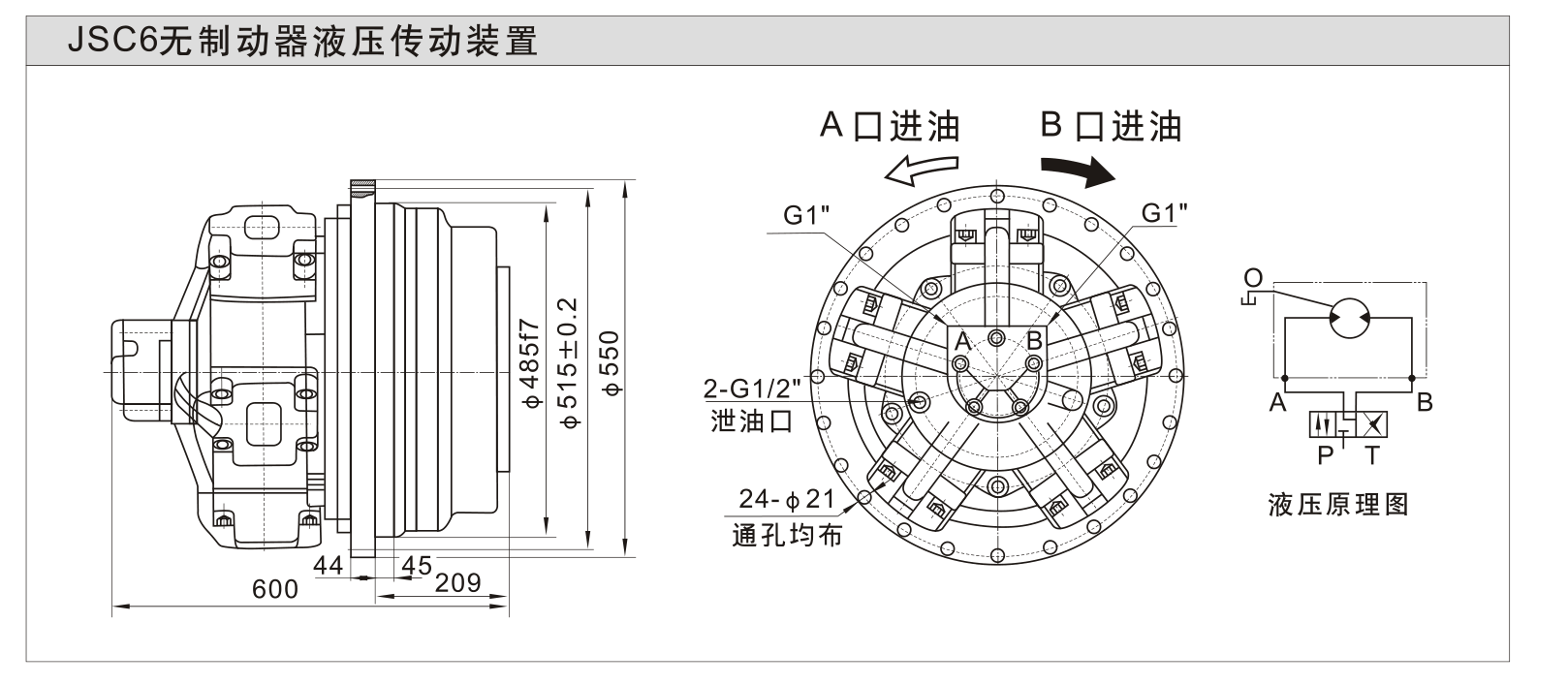

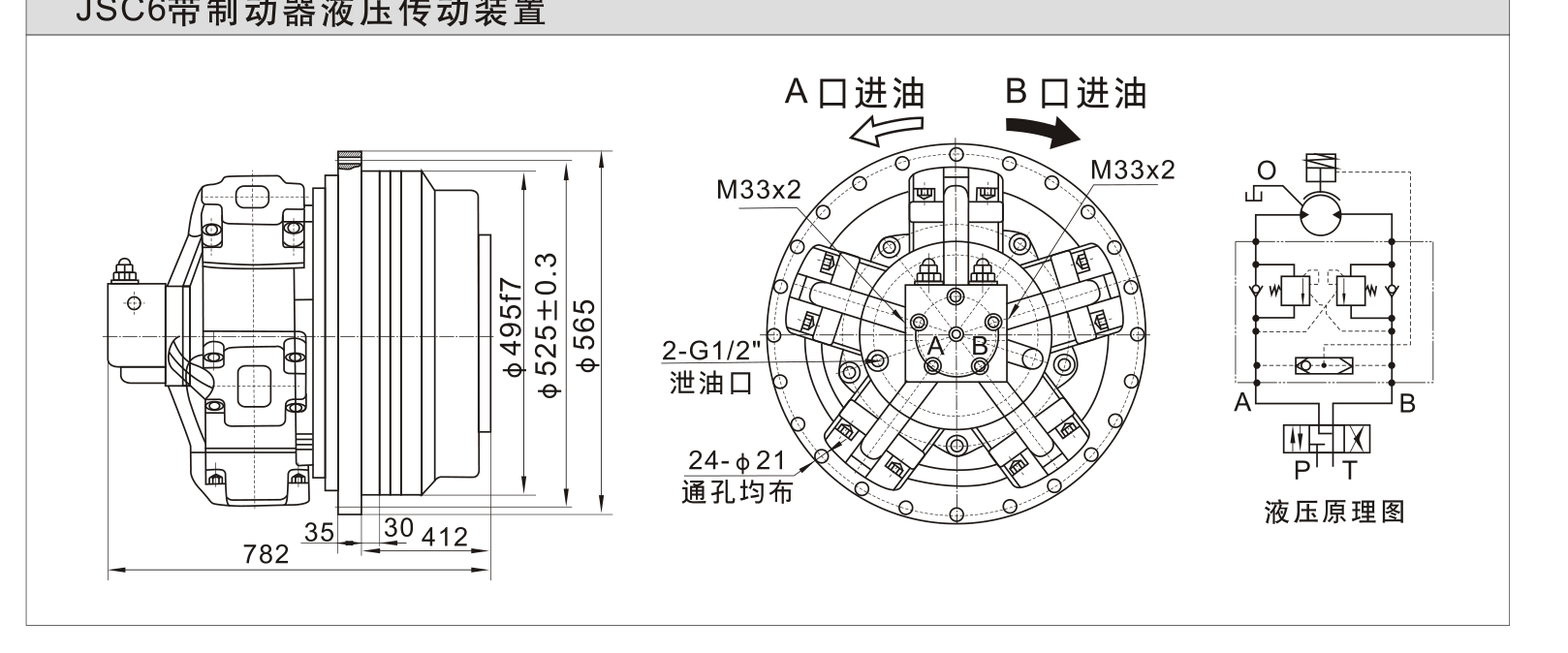

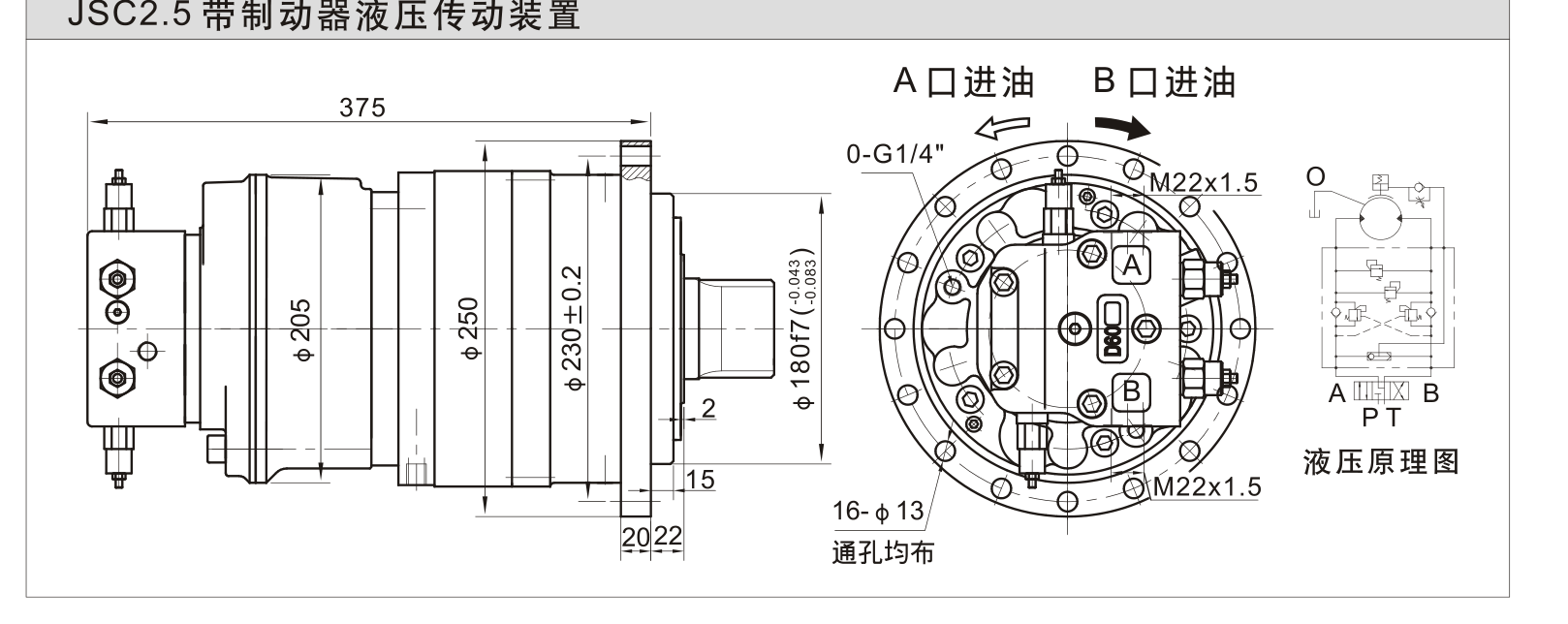

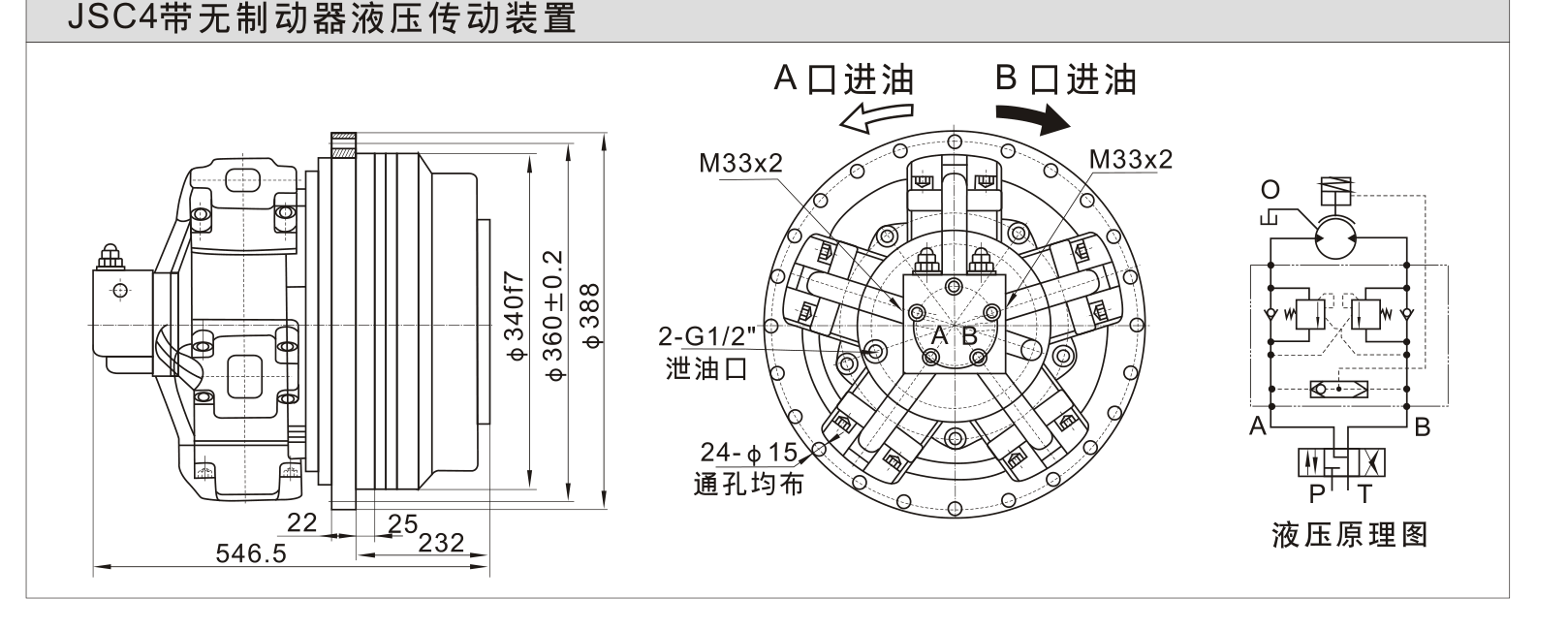

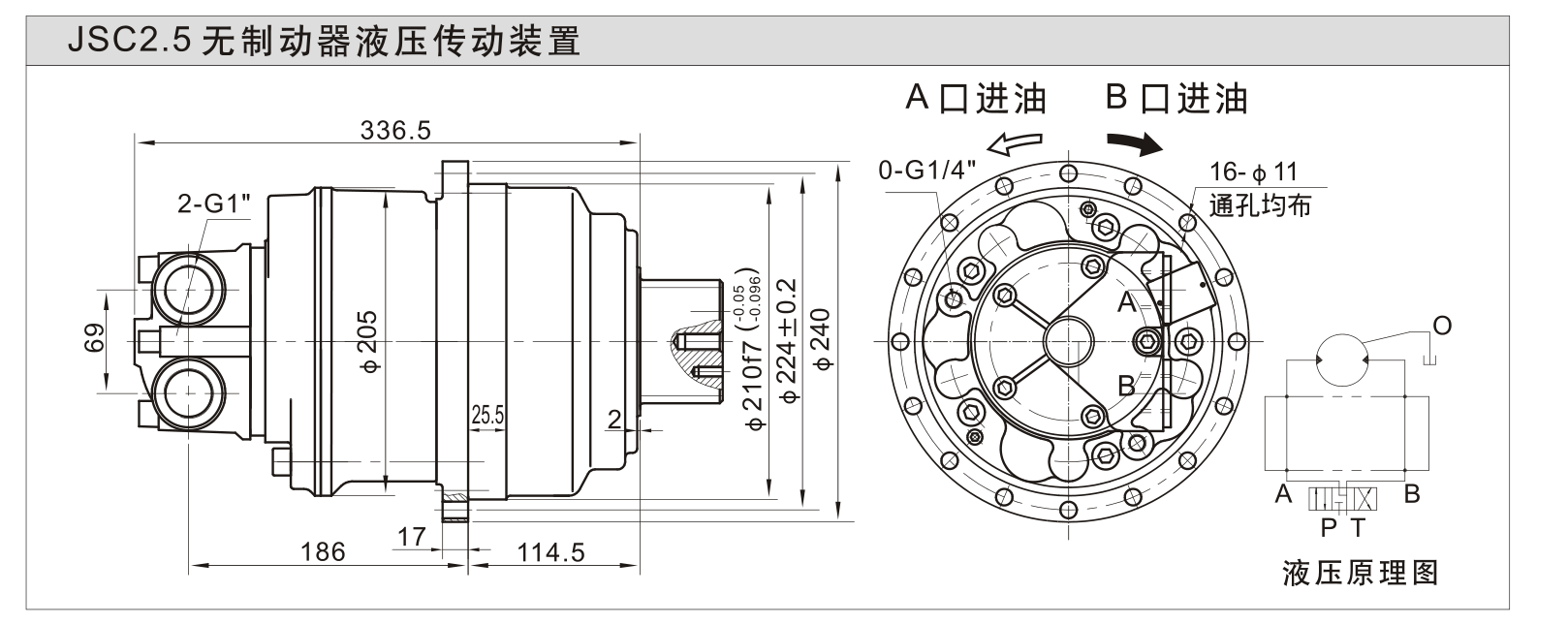

DIMENSIONS

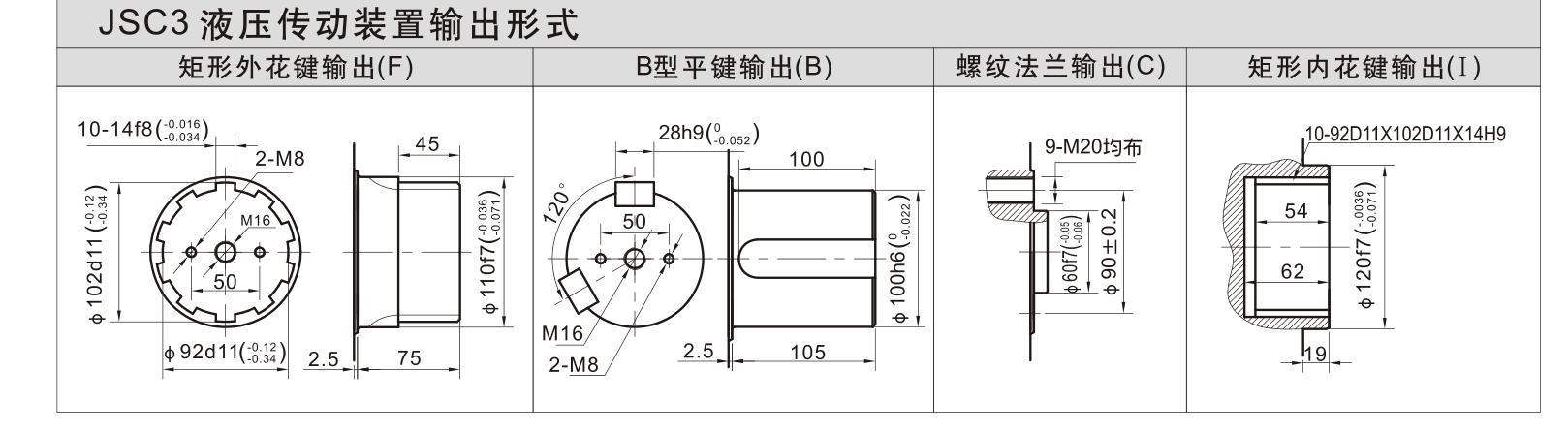

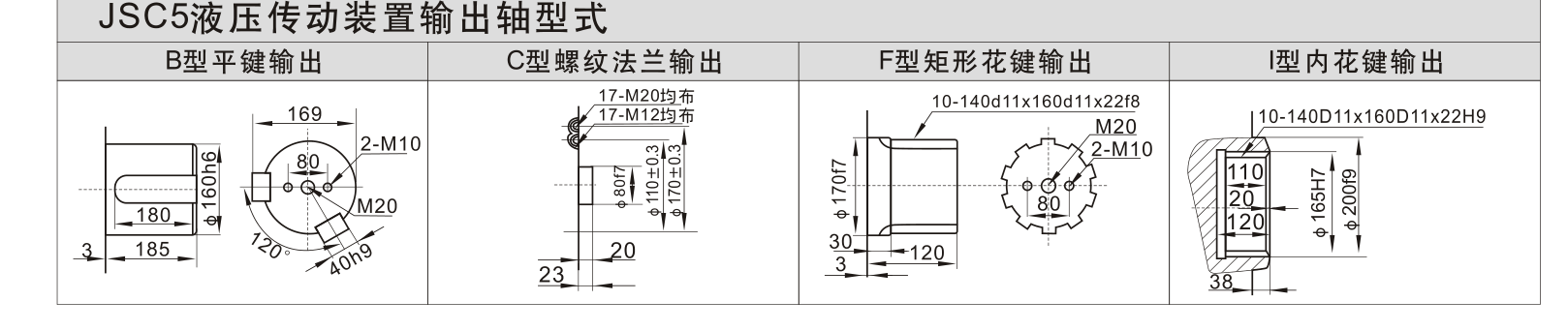

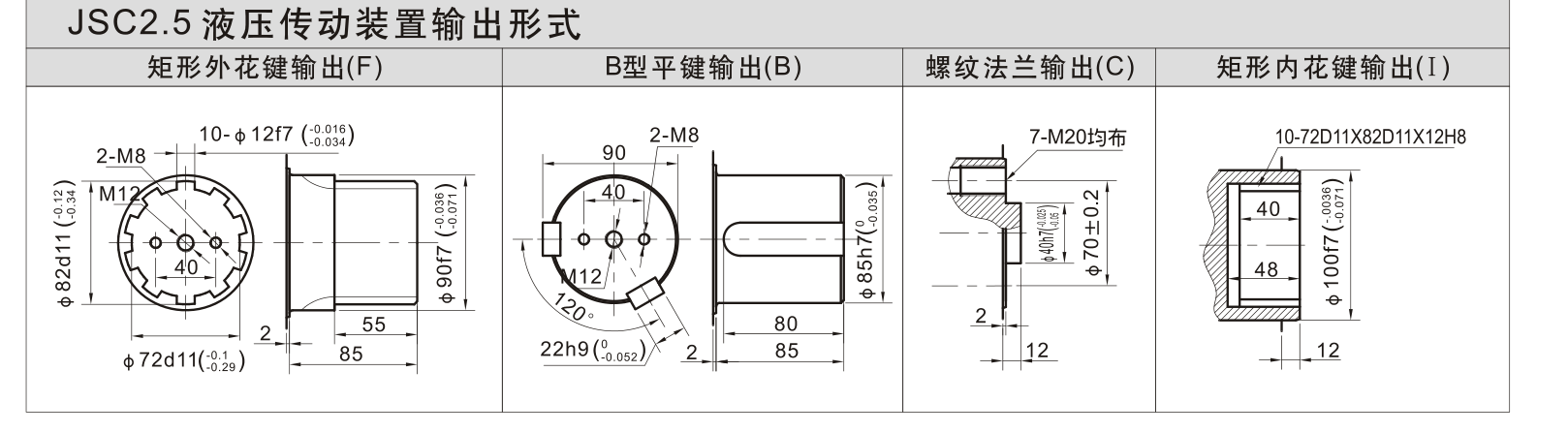

CONFIGURATION
