JMC200液压回转装置由液压马达、行星减速机构、制动器及壳体组件组成，适用于工程机械、船舶甲板机械、起重设备等需要低速大扭矩回转驱动的场合。

产品结构紧凑，输出扭矩大，便于与主机安装连接。可根据工况要求匹配不同排量液压马达、减速比和安装接口。

样本资料下载

产品介绍
技术参数

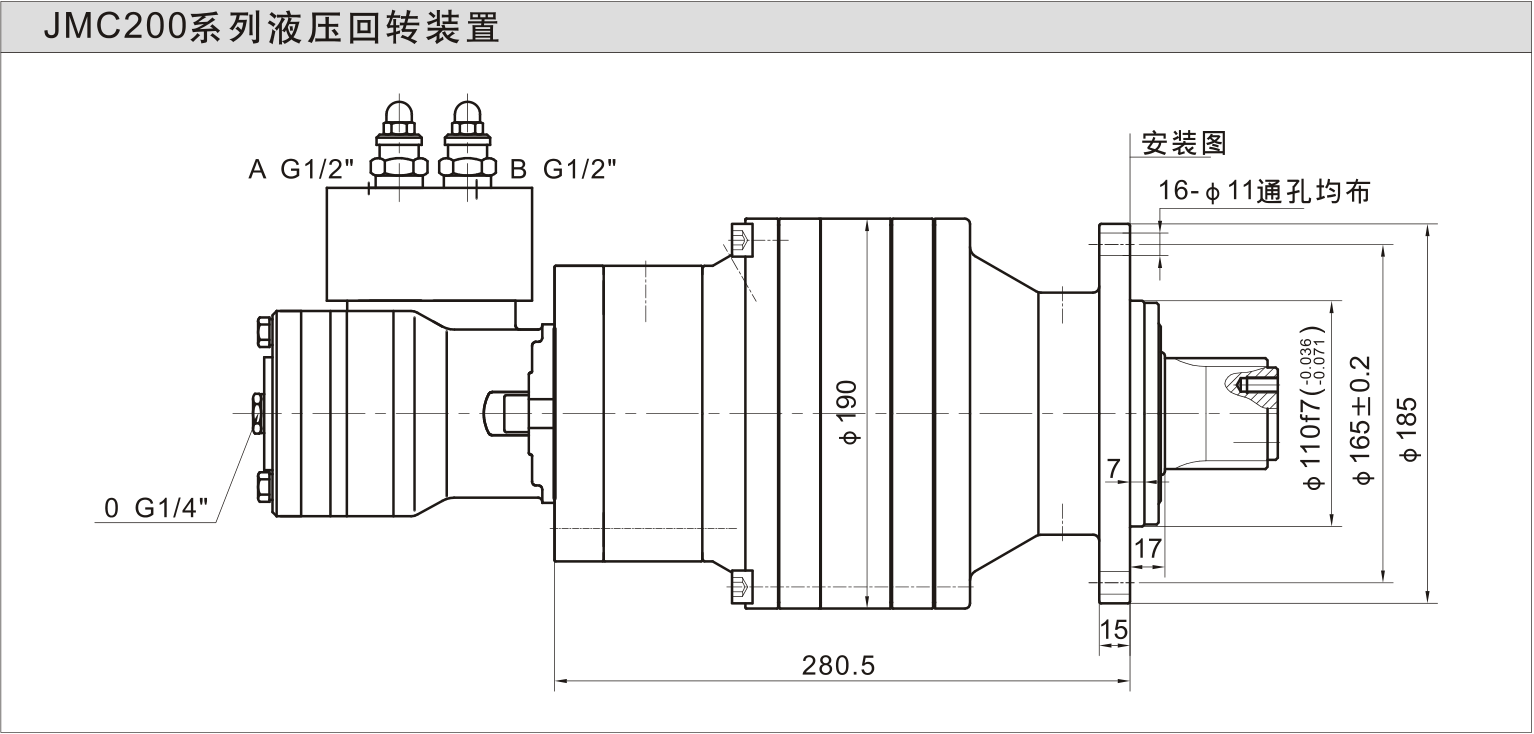

外形尺寸图
选型表

产品介绍

PRODUCT INTRODUCTION

概述

JMC系列液压回转装置。

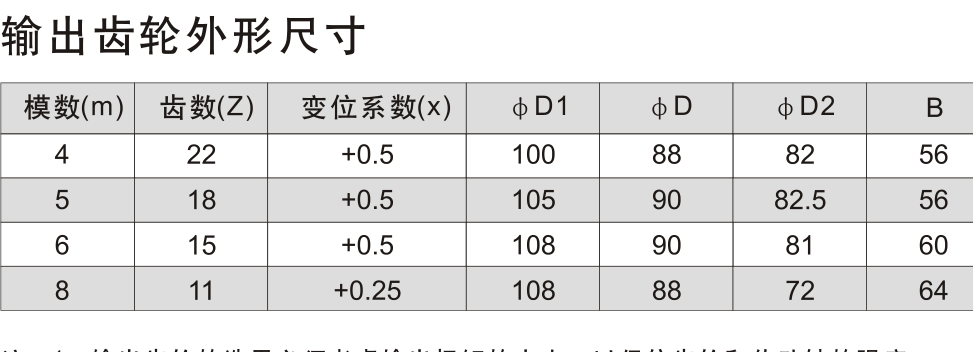

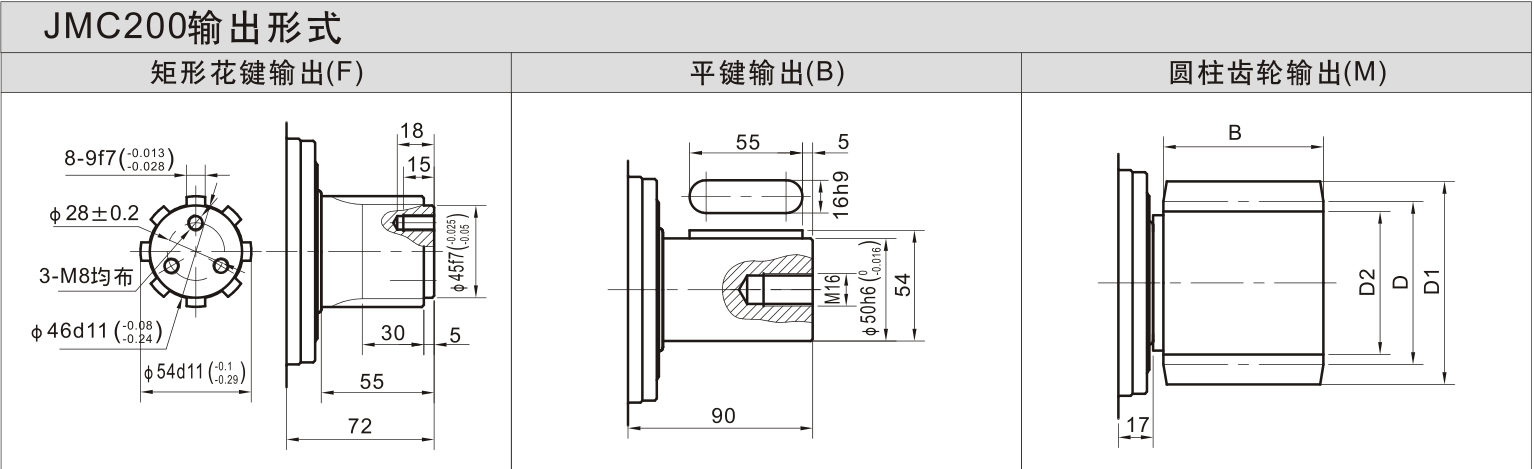

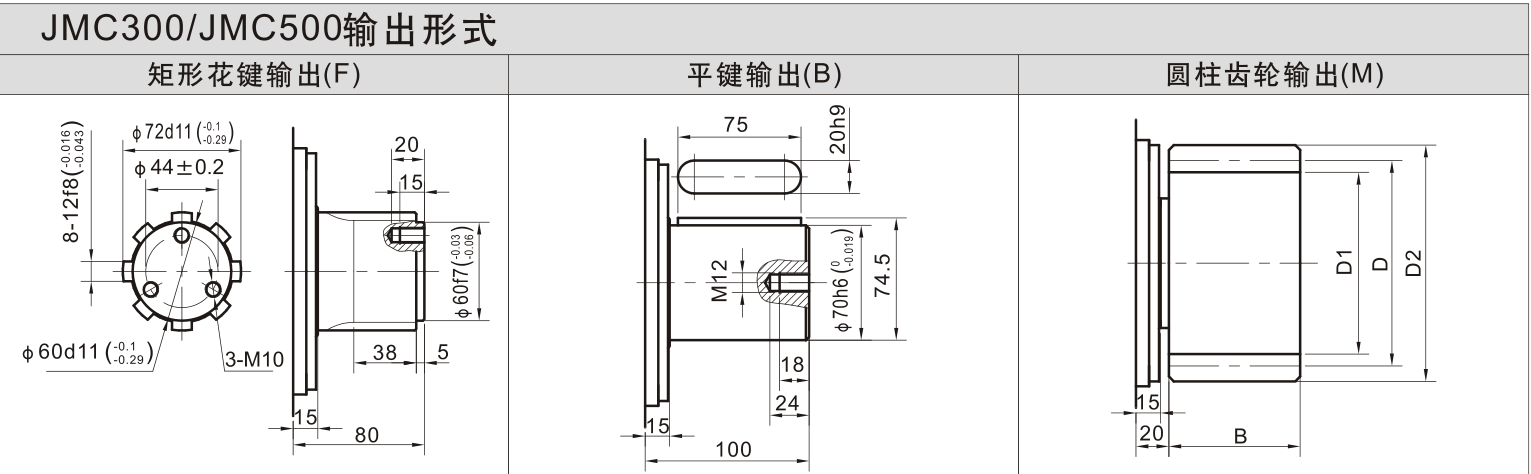

JMC200系列：型号JMC202-1000D60221、JMC202-1500D60221、JMC202-2000D60221、JMC202-2500D60221，总排量721–2560ml/r，额定扭矩1000–2500N.m（最高1250–2750N.m），转速范围0.2–50r/min（随型号不同），配BM2系列液压马达，额定压力9.5–13MPa（最高15–16MPa）。输出形式：矩形花键输出（F）、平键输出（B）、圆柱齿轮输出（M）。

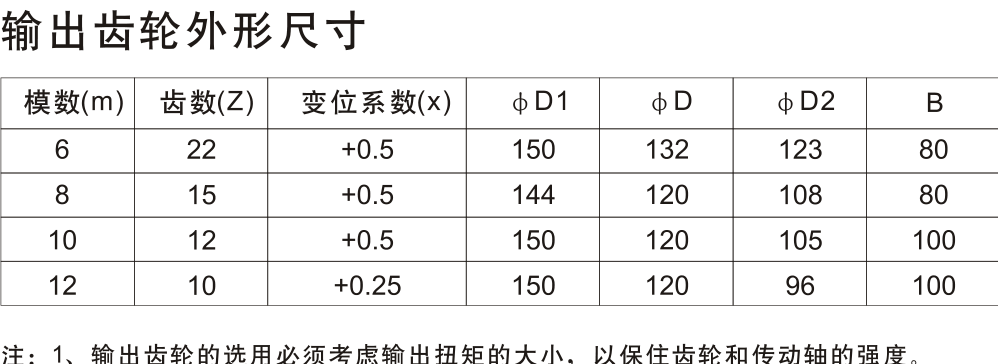

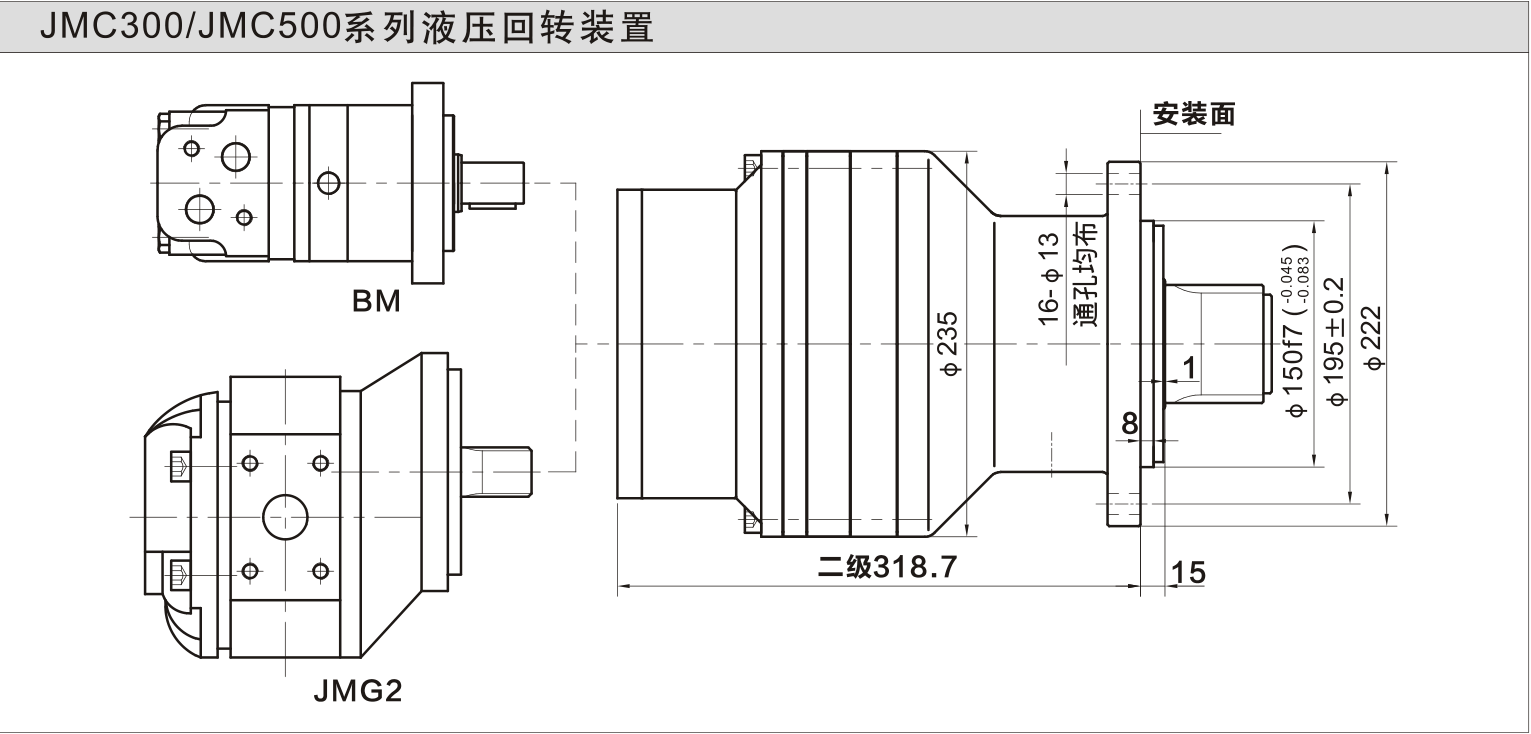

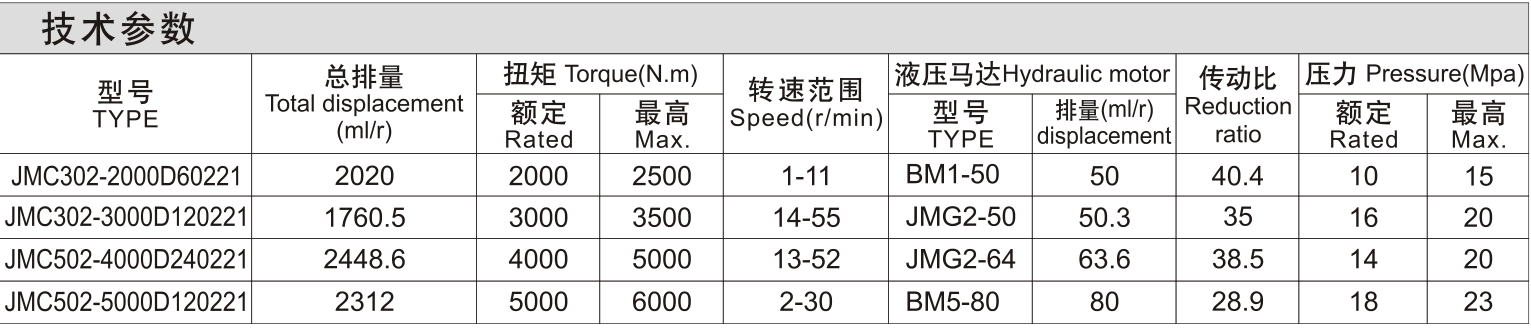

JMC300/JMC500系列：型号JMC302-2000D60221、JMC302-3000D120221、JMC502-4000D240221、JMC502-5000D120221，额定扭矩2000–5000N.m（最高2500–6000N.m），额定压力10–18MPa（最高15–23MPa）。

具体参数以技术参数表为准。

选型建议

SELECTION GUIDE

JMC200液压回转装置说明

JMC系列液压回转装置是面向回转机构的集成型传动单元，适用于需要液压马达、减速和连接结构配套的设备。

JMC200可用于回转平台、吊机机构、工程机械和非标机械，选型时应核对输出扭矩、回转速度、接口尺寸和制动保持要求。

液压传动装置液压马达

JMC和JSH有什么区别？

两者都服务回转工况，具体应按扭矩范围、结构尺寸和配套方式确认。

适合定制安装接口吗？

可根据设备连接尺寸、输出形式和液压参数进行配套沟通。

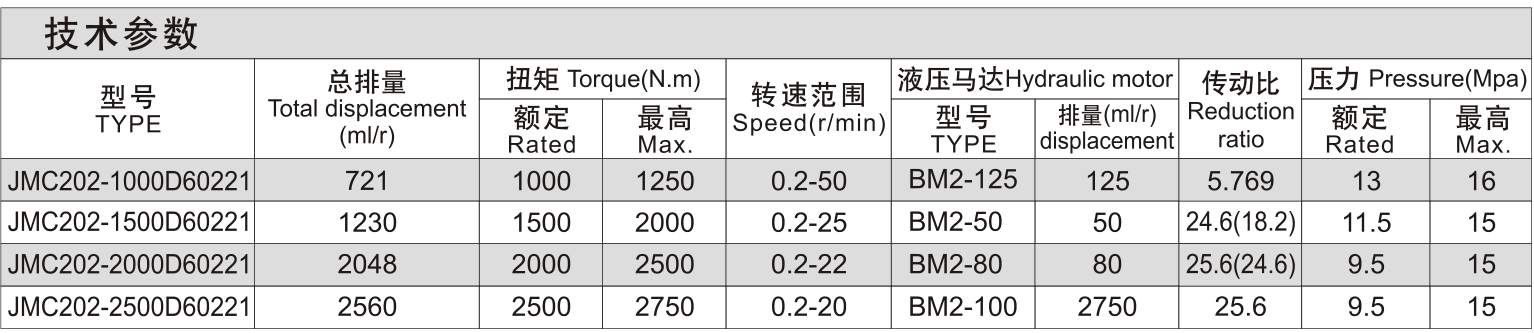

技术参数

TECHNICAL DATA

JMC200 技术参数
型号	总排量 (ml/r)	额定扭矩 (N·m)	最大扭矩 (N·m)	转速范围 (r/min)	液压马达型号	马达排量 (ml/r)	传动比	额定压力 (MPa)	最高压力 (MPa)
JMC202-1000D60221	721	1000	1250	0.2-50	BM2-125	125	5.769	13	16
JMC202-1500D60221	1230	1500	2000	0.2-25	BM2-50	50	24.6(18.2)	11.5	15
JMC202-2000D60221	2048	2000	2500	0.2-22	BM2-80	80	25.6(24.6)	9.5	15
JMC202-2500D60221	2560	2500	2750	0.2-20	BM2-100	100	25.6	9.5	15
