JHM系列外五星摆缸液压马达适用于低速大扭矩工况，输出平稳、起动扭矩高，可用于船舶机械、工程机械、冶金设备、矿山设备等液压驱动系统。

该系列采用曲轴连杆式结构，适合长期连续运行和频繁启停场景。选型时可结合排量、压力、转速、安装法兰和输出轴形式确认型号。

样本资料下载

产品介绍
技术参数
外形尺寸图
选型表

产品介绍

PRODUCT INTRODUCTION

概述

我公司生产的JHM系列曲轴连杆式低速大扭矩液压马达（五星马达）按意大利标准进行生产，主要零件由加工中心和数控机床加工，所有密封件、高强度内六角螺钉由德国、意大利、台湾进口，铸件采用聚脂沙铸造球墨铸铁，铸造采用加压工艺，产品性能和外观质量可满足多类工程应用需求。

其主要特点如下:

1、采用偏心曲轴及较低激振频率的五活塞结构，因而具有低噪音的特点。

2、起动扭矩大，低速稳定性能好，能在很低的速度下平衡动转。

3、契合工况的平面补偿配流盘，可靠性好，泄漏少，活塞与缸体间由新型密封环密封，因而具有很高的容积效率。

4、曲轴与连杆间由滚柱支承，活塞与连杆结合处采用自有技术，因而具有很高的机械效率。

5、旋转方向可逆，输出轴允许一定的径向和轴向外力。6、具有较高的功率质量比，体积质量相对较小。

JHM系列外五星摆缸马达应用说明

JHM系列外五星摆缸马达适用于低速大扭矩、启动负载较大和需要较强抗冲击能力的液压传动场景。

与常规中小型马达相比，该系列更适合矿山机械、船舶甲板设备、卷扬机构和重载回转机构，选型时应重点核对排量、额定压力、泄油方式和安装接口。

选型建议与常见问题

JHM和JNM如何区分？两者都面向低速大扭矩工况，需结合安装空间、输出连接、排量范围和设备负载确认。

适合长期低速运行吗？适合，但需要保证液压油清洁度、散热条件和回油背压符合要求。

技术参数

TECHNICAL PARAMETERS

JHM1 技术参数
参数	单位	1-63	1-80	1-100	1-125	1-160
理论排量	ml/r	64	77	96.4	125.6	159
额定压力	MPa	25	25	25	20	20
最高压力	MPa	31.5	31.5	31.5	25	25
额定扭矩	N·m	253.75	305.7	383	399	505
单位理论扭矩	N·m/MPa	10.15	12	15.3	19.9	25.28
最大功率	kW	15	15	15	15	15
转速范围	r/min	15~1500	15~1250	15~1000	15~1000	15~1000
马达重量	kg	20	20	20	20	20

JHM2 技术参数
参数	单位	2-100	2-150	2-175	2-200	2-250	2-280
理论排量	ml/r	113	159	180	206	235	276
额定压力	MPa	25	25	20	20	16	16
最高压力	MPa	32	32	25	25	20	20
额定扭矩	N·m	420	620	526	600	607	670
单位理论扭矩	N·m/MPa	18	25	28	32	40	44
最大功率	kW	22	22	22	22	22	22
转速范围	r/min	15~1250	15~1000	15~1000	8~800	8~630	8~500
马达重量	kg	27	27	27	27	27	27

JHM3 技术参数
参数	单位	3-175	3-200	3-250	3-300	3-350	3-400
理论排量	ml/r	181	201	254	289	340	380
额定压力	MPa	25	25	25	20	20	16
最高压力	MPa	32	32	32	25	25	20
额定扭矩	N·m	710	800	949	864	1040	949
单位理论扭矩	N·m/MPa	28	32	40	46	55	63
最大功率	kW	36	36	38	39	36	36
转速范围	r/min	8~800	8~700	8~600	8~500	8~420	6~350
马达重量	kg	35	35	35	35	35	35

JHM6 技术参数
参数	单位	6-400	6-450	6-500	6-600	6-700	6-750
理论排量	ml/r	397	452	491	594	683	754
额定压力	MPa	25	25	20	20	16	16
最高压力	MPa	32	32	25	25	20	20
额定扭矩	N·m	1483	1638	1463	1775	1633	1760
单位理论扭矩	N·m/MPa	63	72	78	94	103	110
最大功率	kW	52	52	52	52	52	52
转速范围	r/min	5~800	5~700	5~600	4~550	4~420	4~350
马达重量	kg	57	57	57	57	57	57

JHM11 技术参数
参数	单位	11-700	11-800	11-900	11-1000	11-1100	11-1200	11-1300
理论排量	ml/r	682	782	894	981	1104	1234	1301
额定压力	MPa	25	25	25	20	20	20	16
最高压力	MPa	32	32	32	25	25	25	20
额定扭矩	N·m	2667	2959	3480	2947	3336	3512	3080
单位理论扭矩	N·m/MPa	114	120	140	158	177	187	197
最大功率	kW	78	78	80	82	80	78	78
转速范围	r/min	4~400	4~400	4~320	4~320	4~250	4~250	4~200
马达重量	kg	94	94	94	94	94	94	94

JHM16 技术参数
参数	单位	16-1400	16-1600	16-1800	16-2000	16-2400	16-3000
理论排量	ml/r	1413	1648	1814	2034	2267	3041
额定压力	MPa	25	25	20	20	16	16
最高压力	MPa	32	32	25	25	20	20
额定扭矩	N·m	5138	6158	5433	6030	5763	7326
单位理论扭矩	N·m/MPa	210	262	283	323	360	483
最大功率	kW	92	103	103	100	92	100
转速范围	r/min	2~300	2~240	2~225	2~200	2~150	2~120
马达重量	kg	170	170	170	170	170	170

JHM31 技术参数
参数	单位	2500	2800	3000	3150	3500	4000	4500	5000
理论排量	ml/r	2553	2683	3063	3218	3462	4155	4524	4828
额定压力	MPa	25	25	20	20	20	20	20	16
最高压力	MPa	32	32	25	25	25	25	25	20
额定扭矩	N·m	9523	10559	9135	9392	11220	12481	13508	12387
单位理论扭矩	N·m/MPa	405	443	485	500	544	665	720	825
最大功率	kW	132	134	126	128	138	154	158	145
转速范围	r/min	2~250	1~200	1~200	1~160	1~120	1~118	1~112	1~112
马达重量	kg	298	298	298	298	298	298	298	298

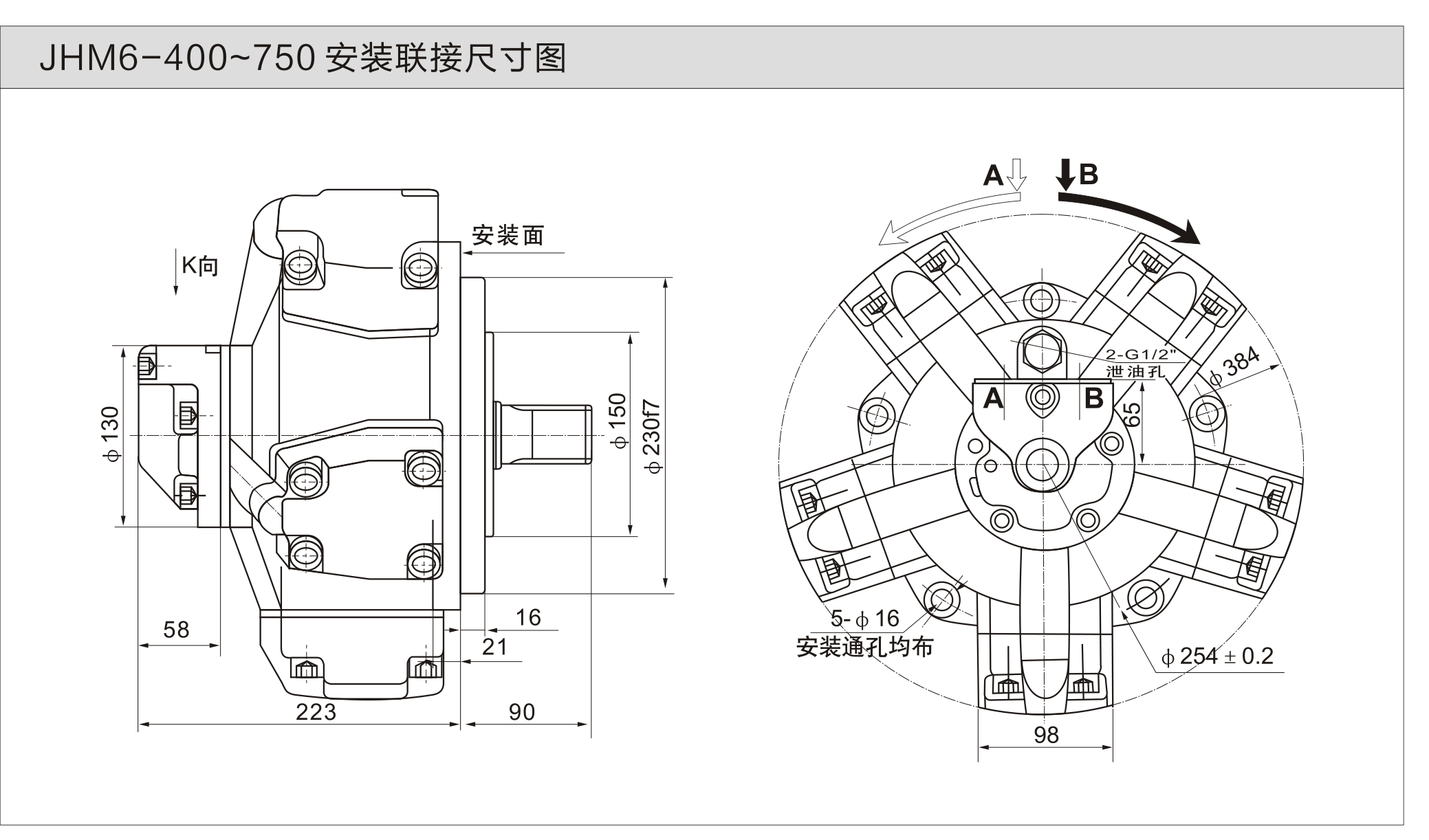

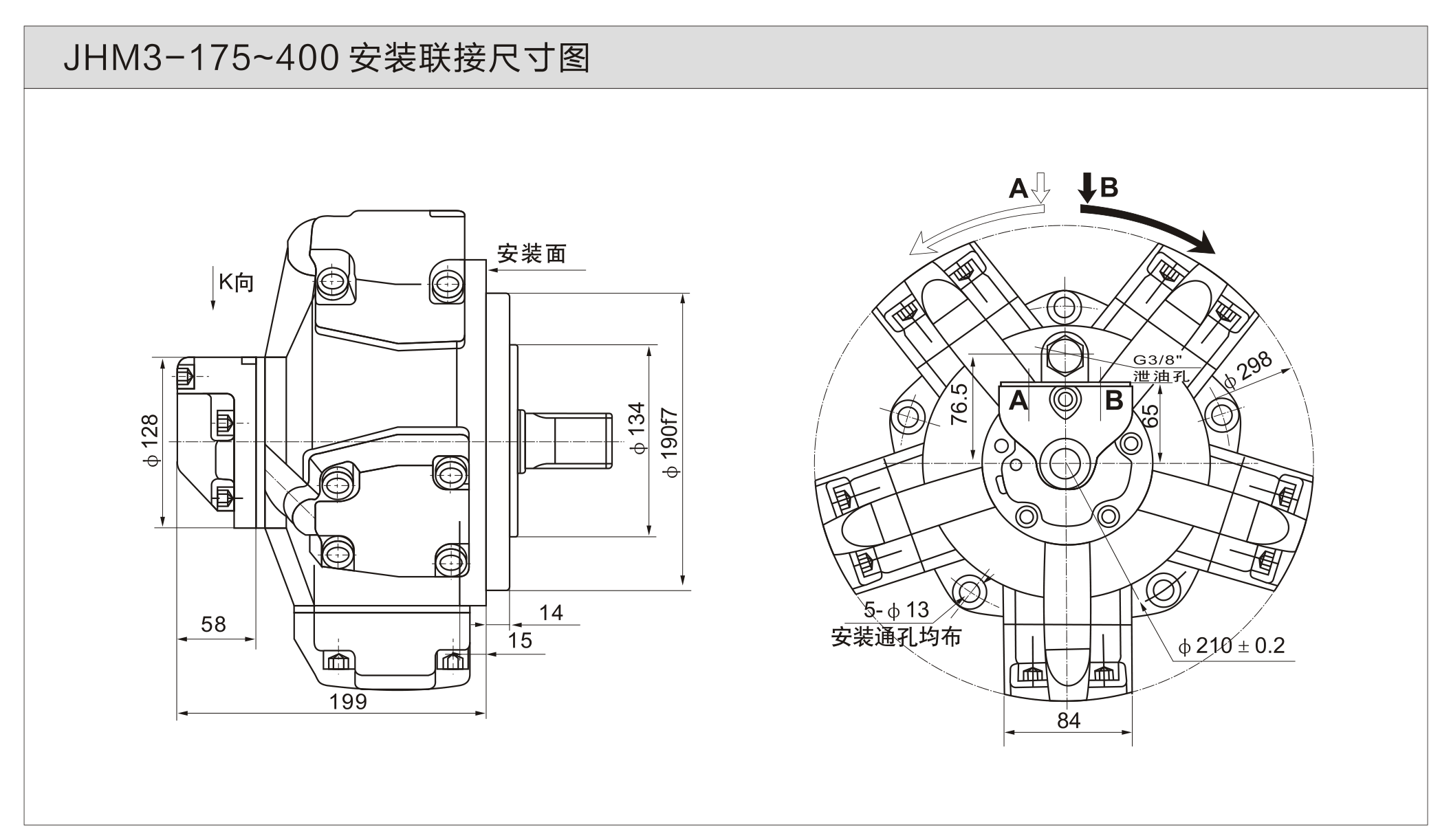

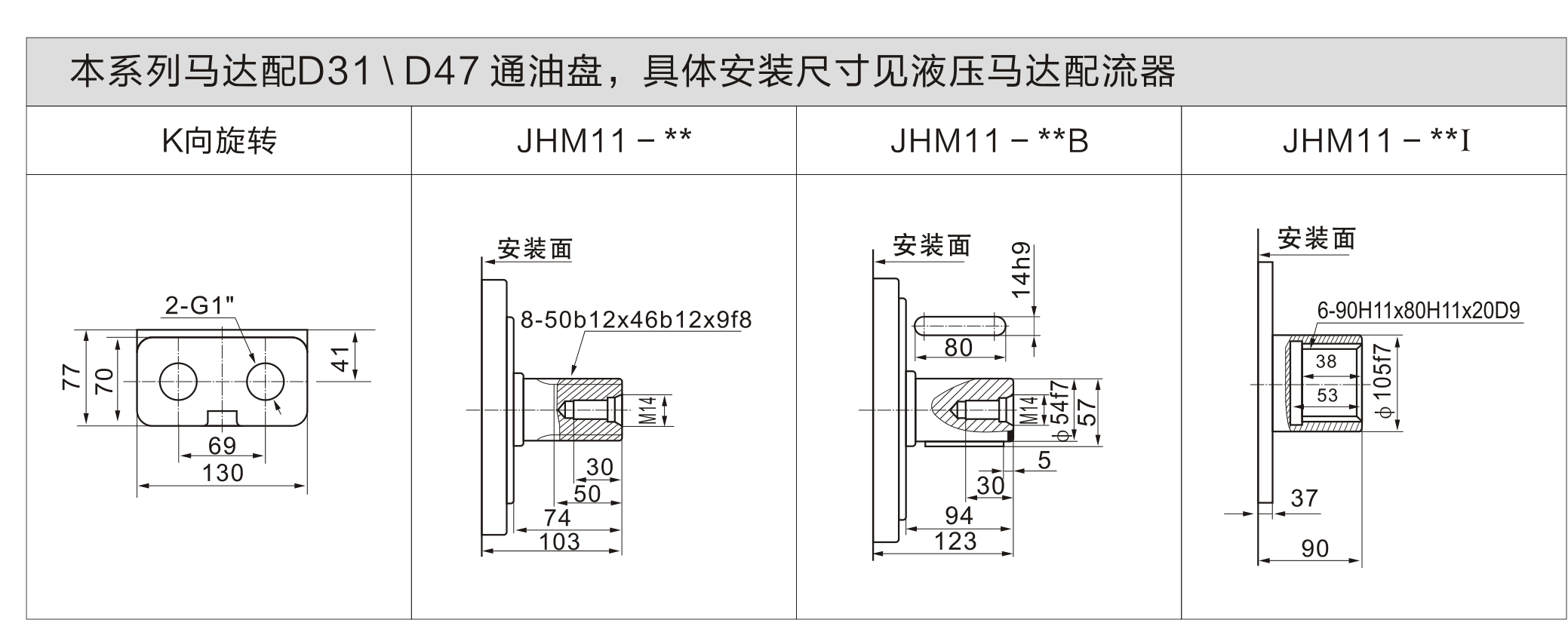

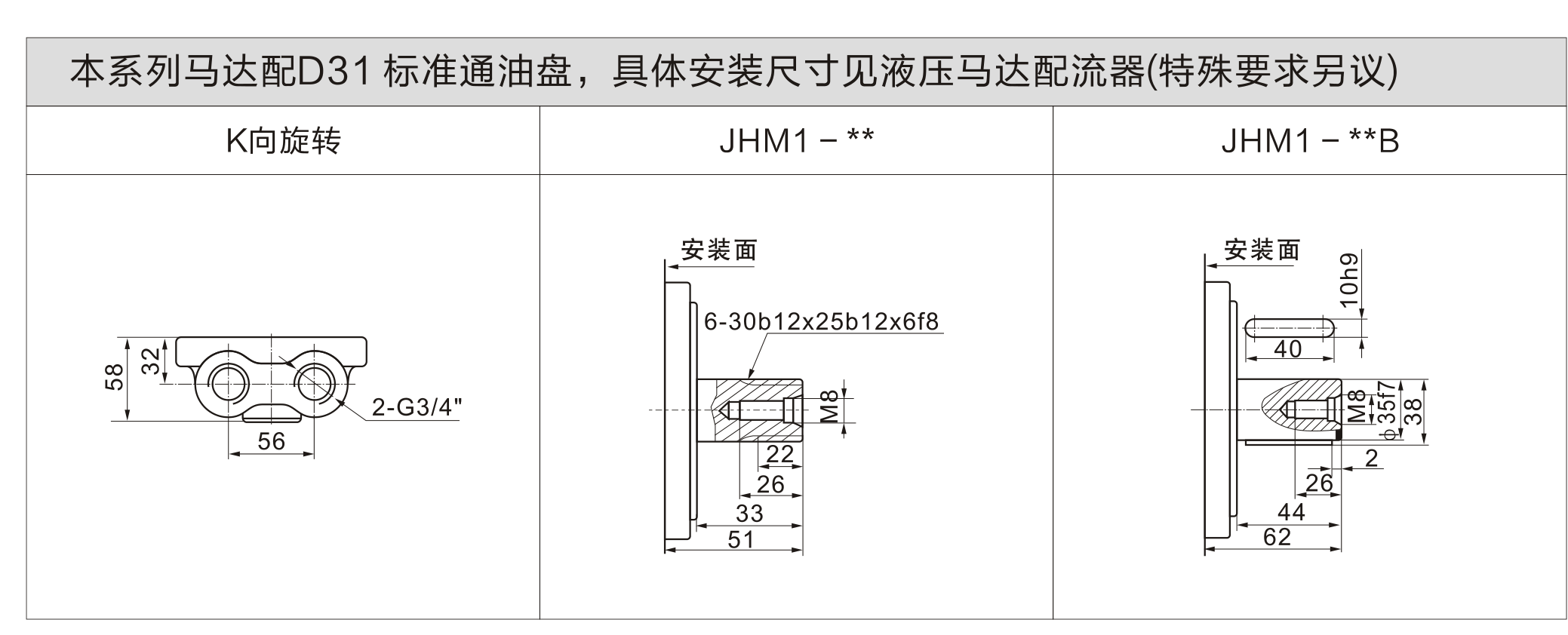

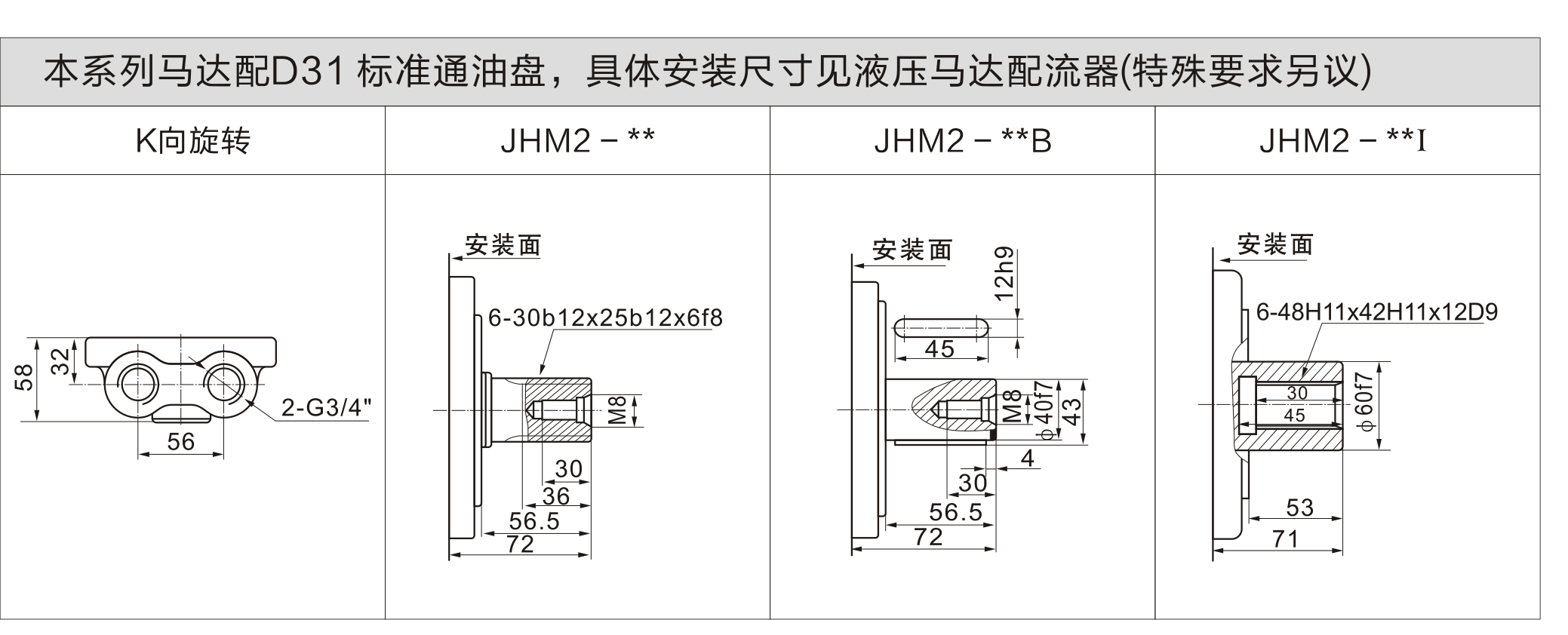

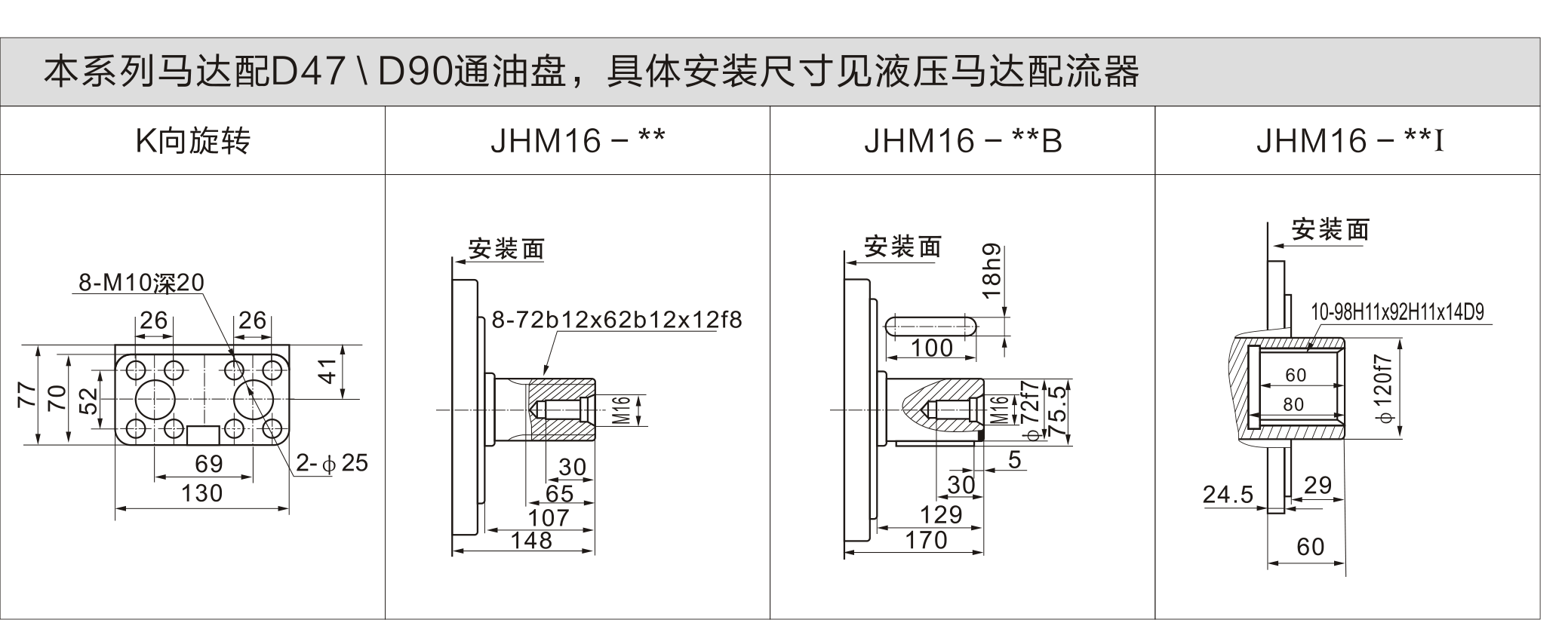

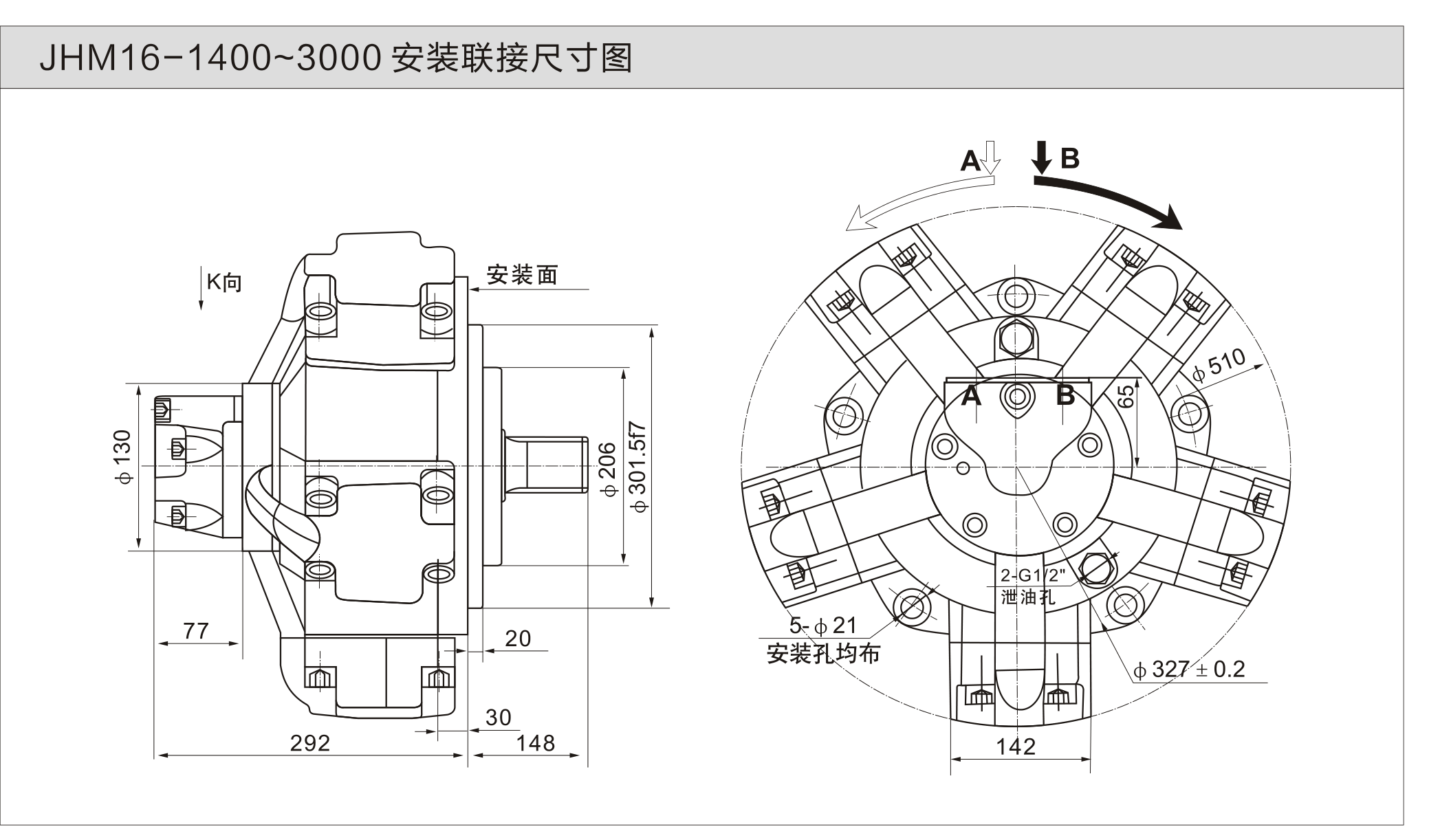

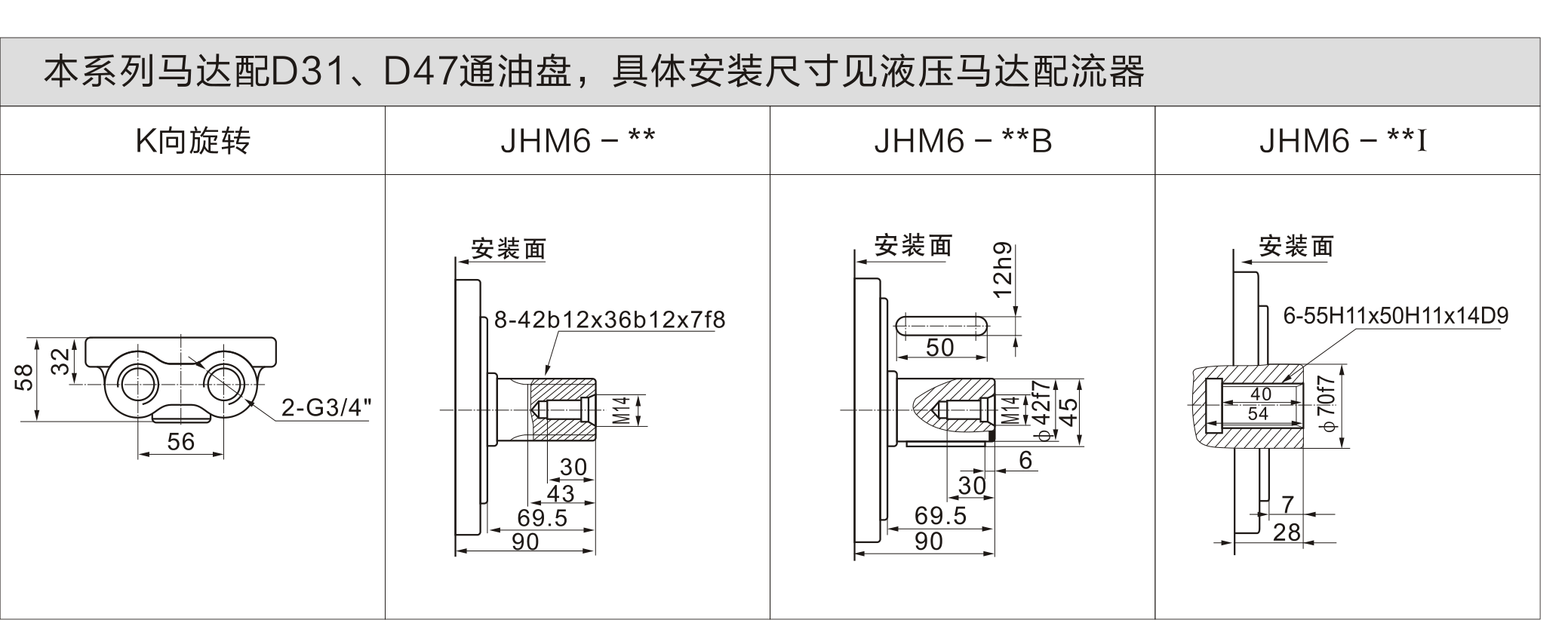

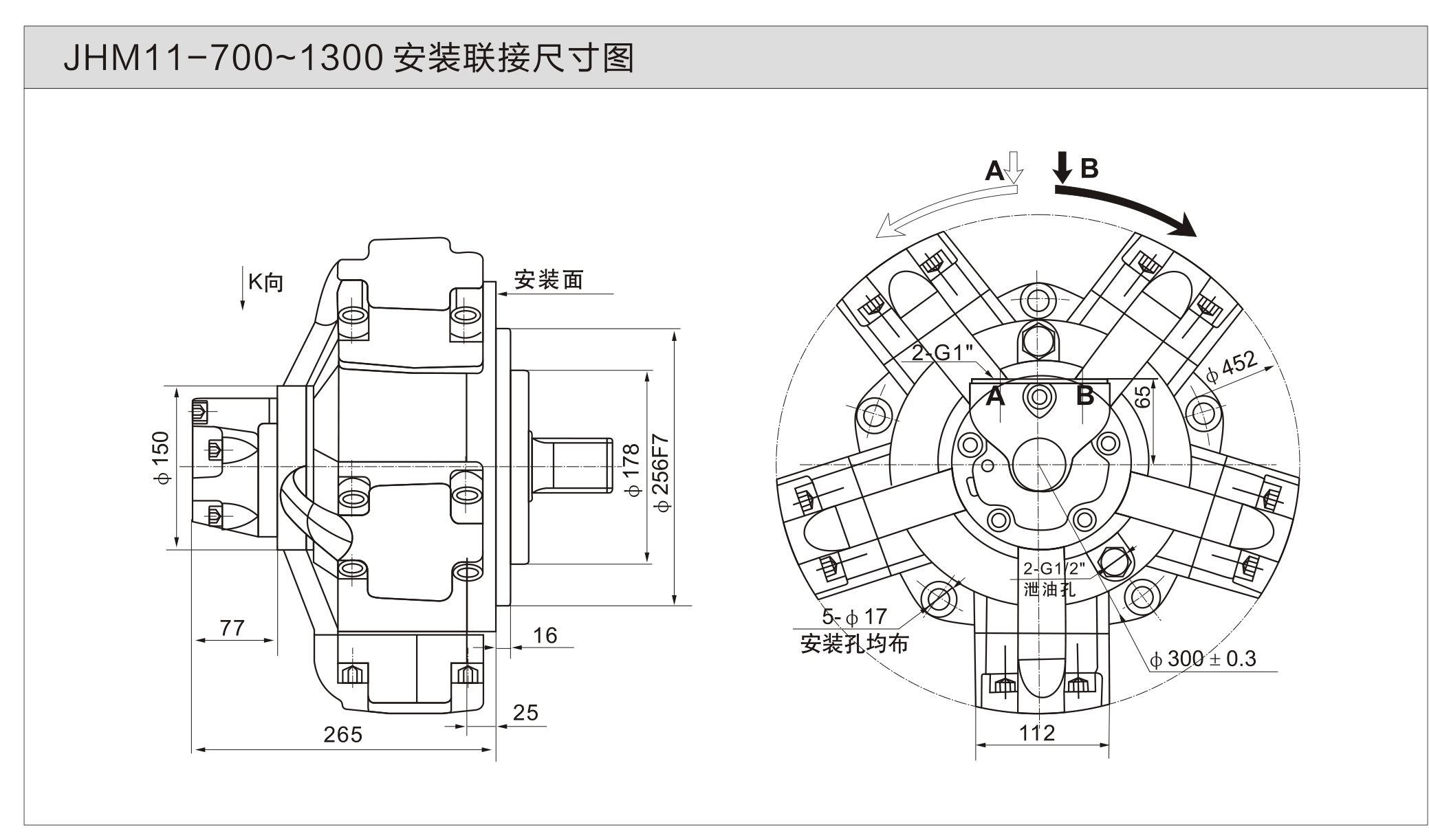

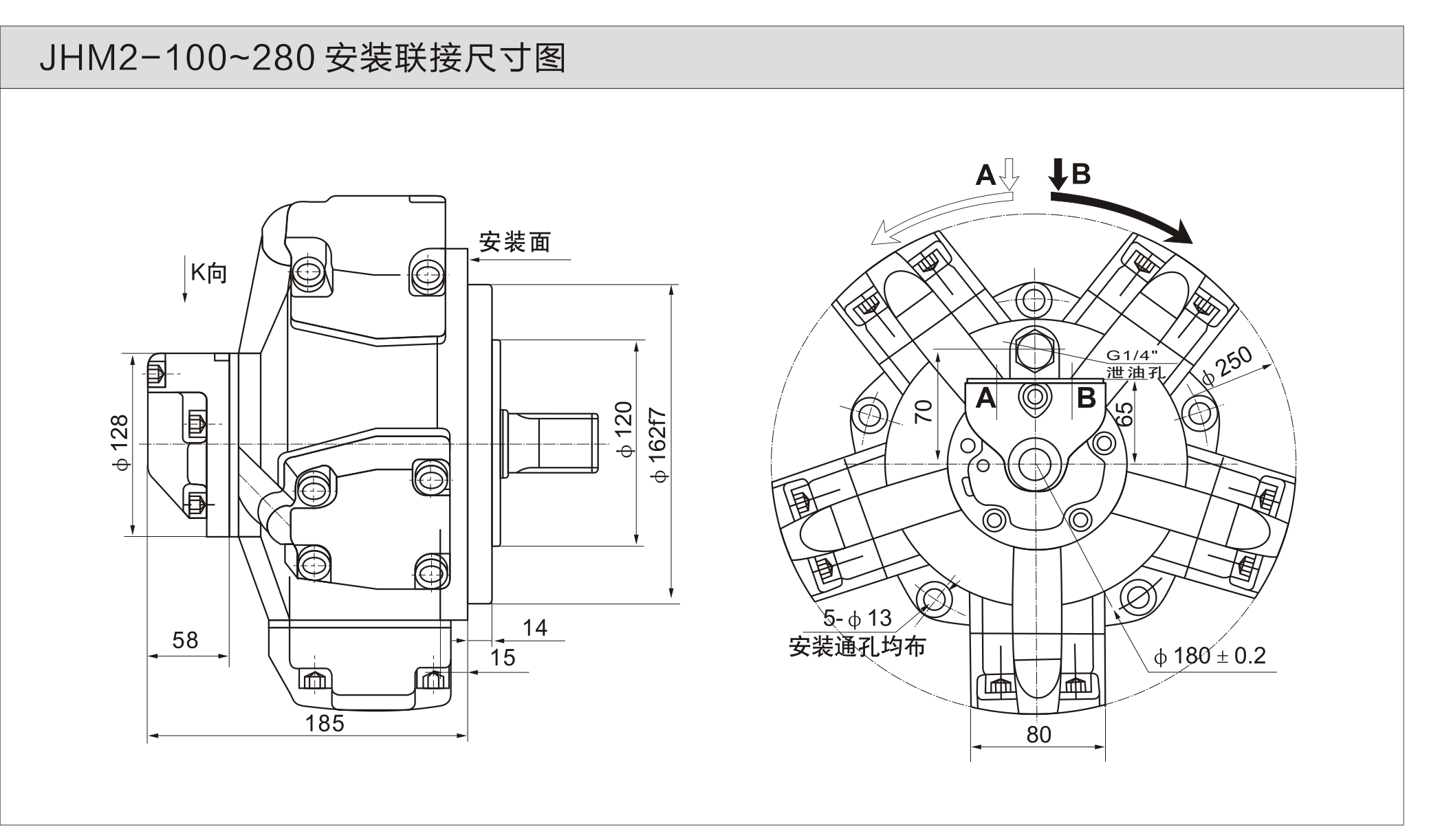

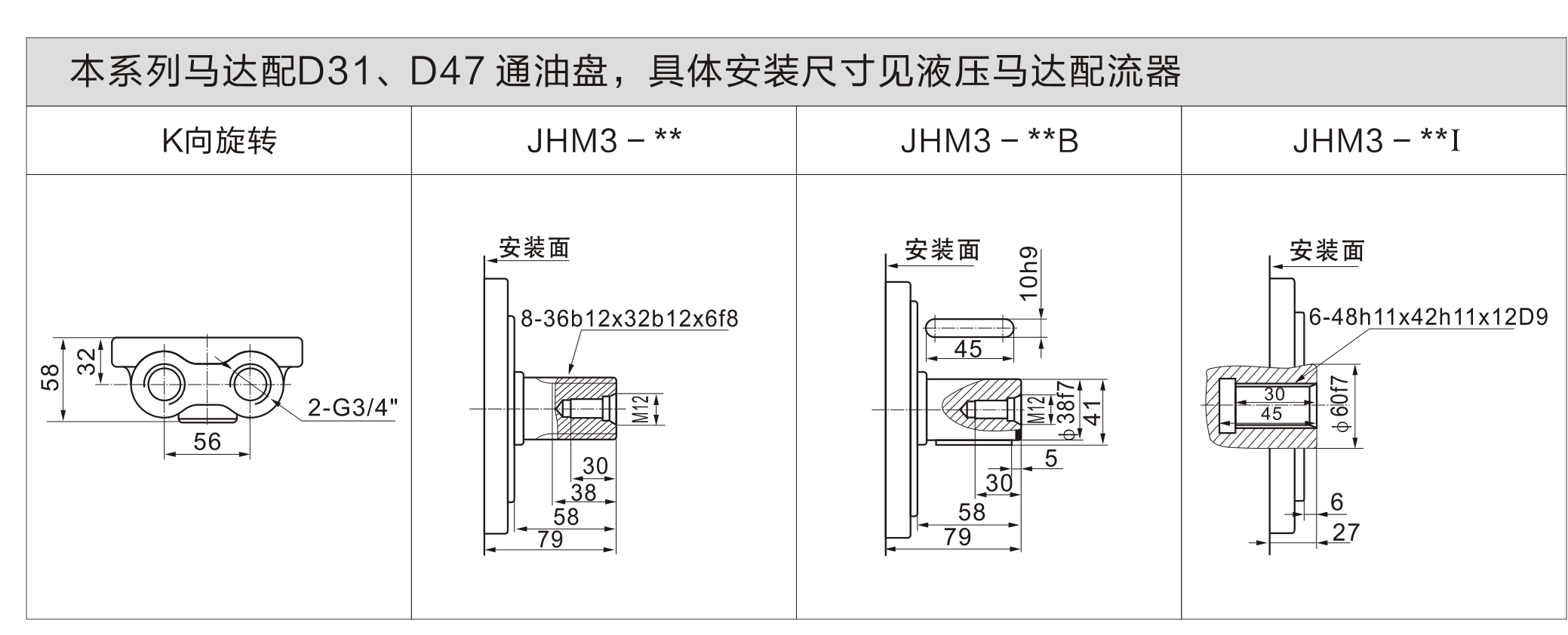

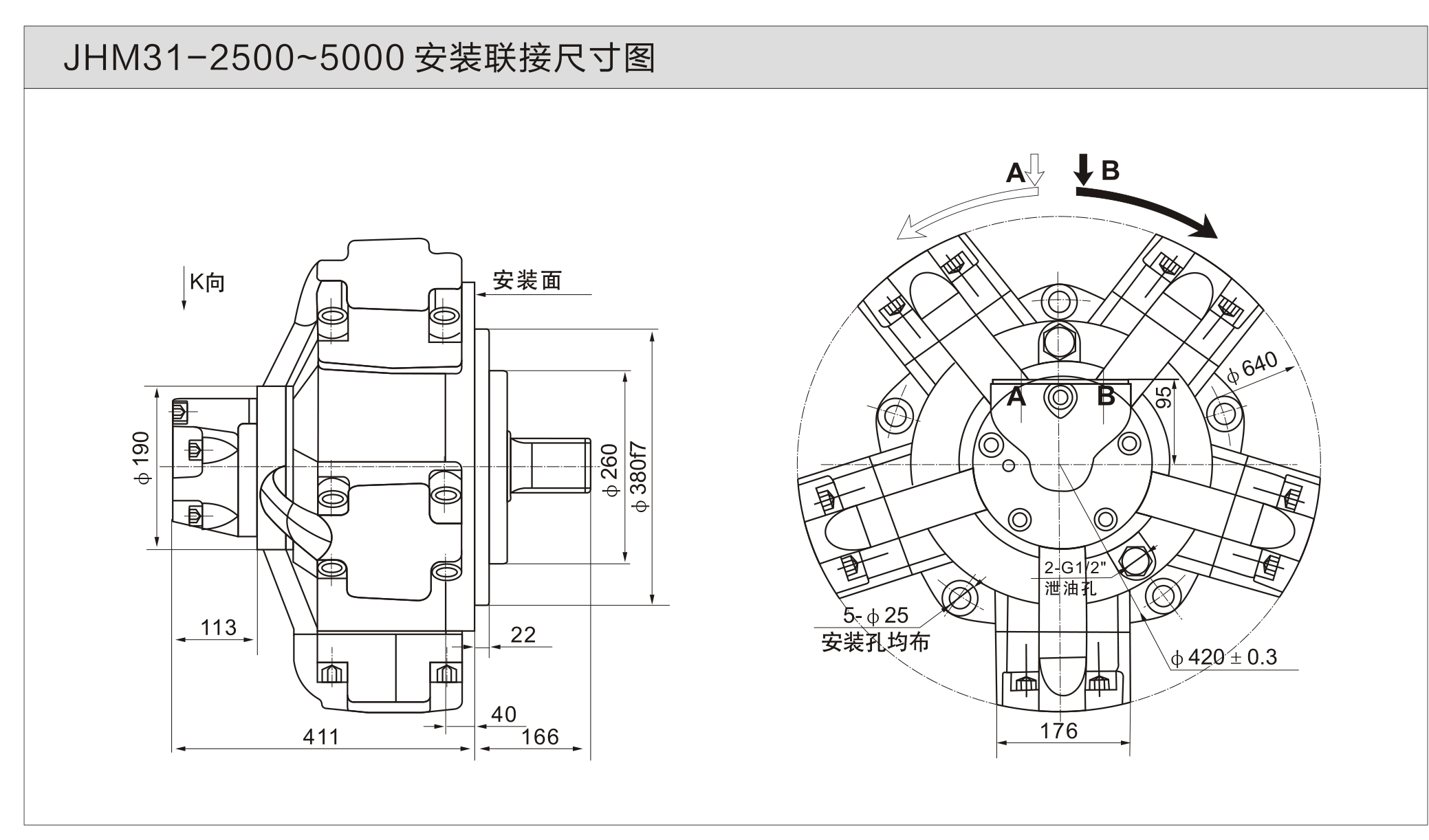

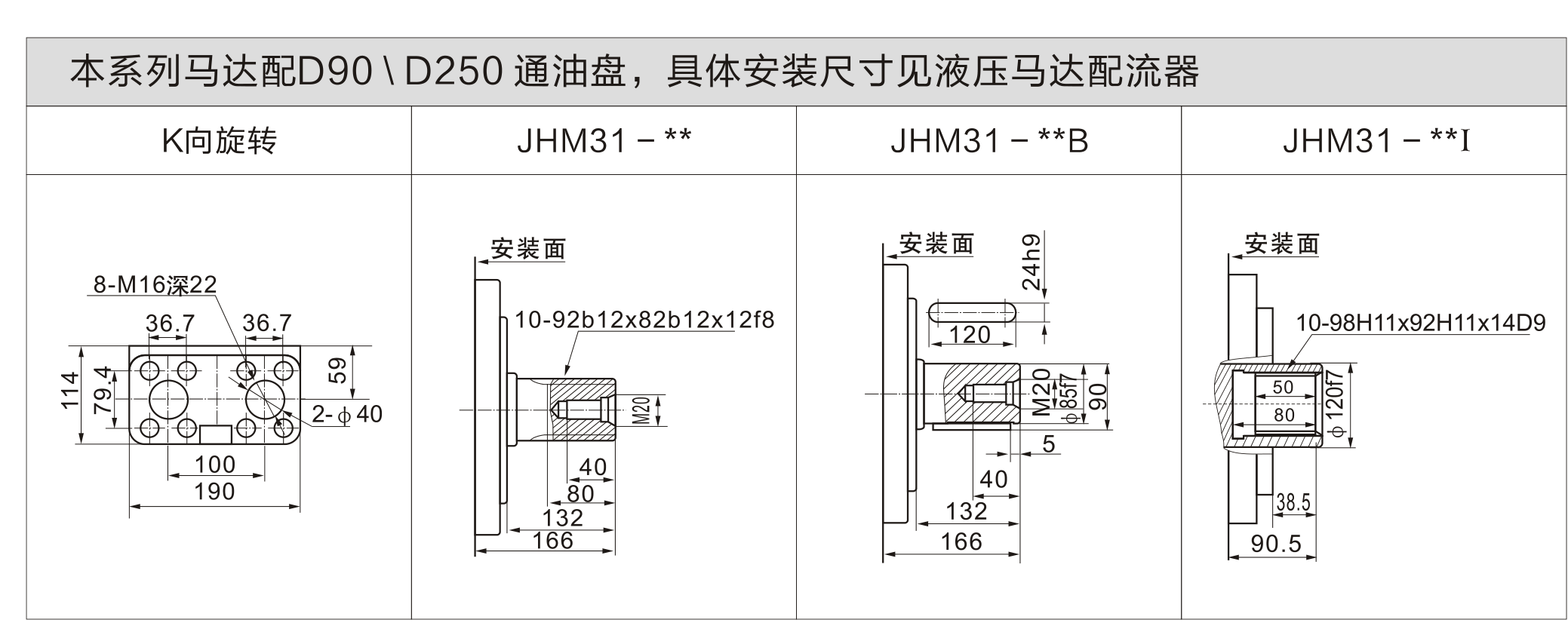

外形尺寸图

DIMENSIONS

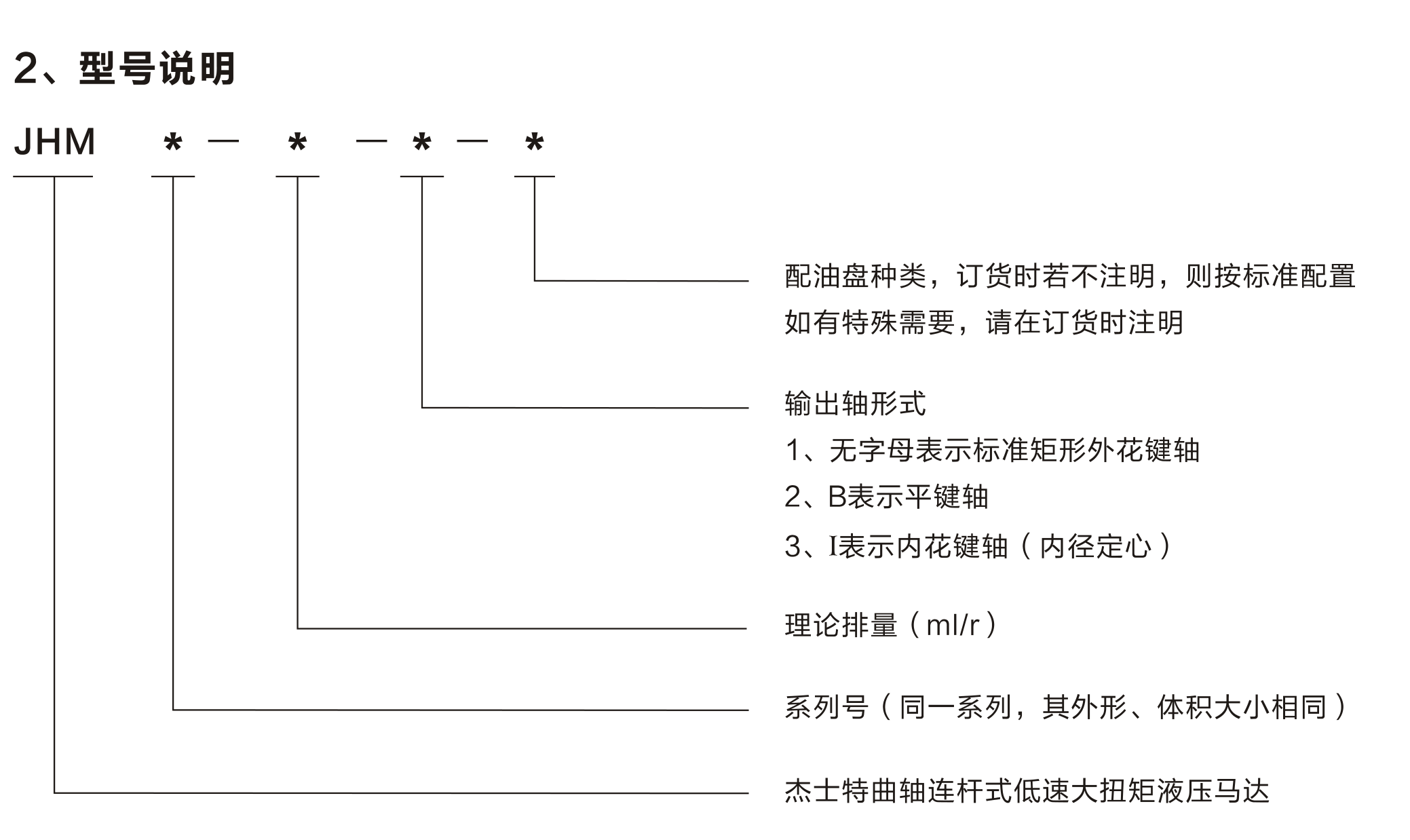

选型表
