Name: JSJ系列液压绞车
Brand: 杰士特液压
SKU: JSJ5

产品介绍

PRODUCT INTRODUCTION

概述

JSJ系列液压绞车由带单向平衡阀及控制制动器的高压梭阀组成的各种配流器，JNM、JHM型液压马达、乙制动器、C型齿轮减速器、卷简、机架等部件组成，用户只需配备泵站和换向阀即可。由于绞车自带阀组，它不但简化了液压系统而且提高了传动装置的工作可靠性。JSJ绞车自带的液压阀组成功解決了一般绞车中存在的空钩抖动和提升中的二次下滑问题，使JSJ液压绞车在提升和下放工作中运转平稳。除此之外它还具有起动和工作效率高、能耗少、噪音低、外形美观、尺寸紧凑、经济性好等特点，它是应用于重力破碎牵引设备；履带和汽车起重机、吊管机、抓斗和具有破碎功能的钻机等设备中。

选型建议

SELECTION GUIDE

JSJ5液压绞车选型说明

JSJ5适合拉力需求更高、卷筒容量更大的液压起升和牵引设备，可用于较重载的工程机械和船舶工况。

选型时应核对额定拉力、最大绳层、卷筒容绳量、制动方式和系统压力，保证设备在高负载下保持稳定。

液压绞车与液压卷扬液压传动装置

JSJ5适合哪些工况？

适合中重载牵引、起升和需要较大安全余量的设备。

是否要配置平衡阀？

起升、保载或负载反拖工况通常需要配置平衡阀或制动保持方案。

技术参数

TECHNICAL DATA

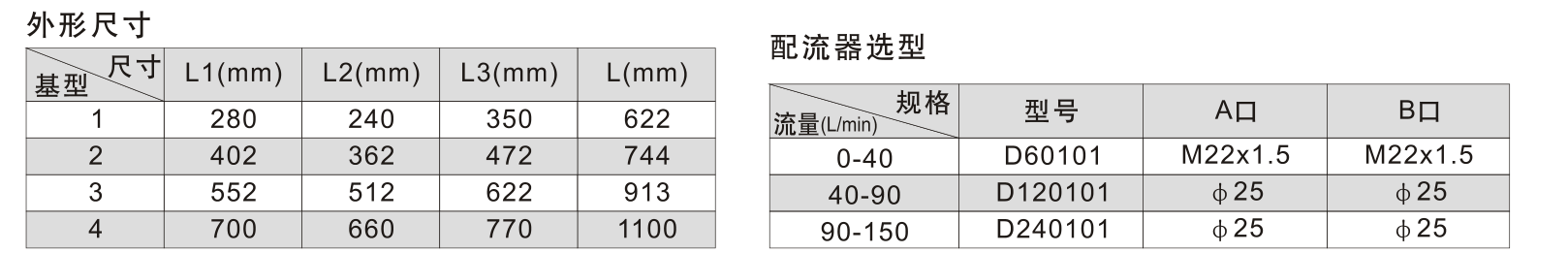

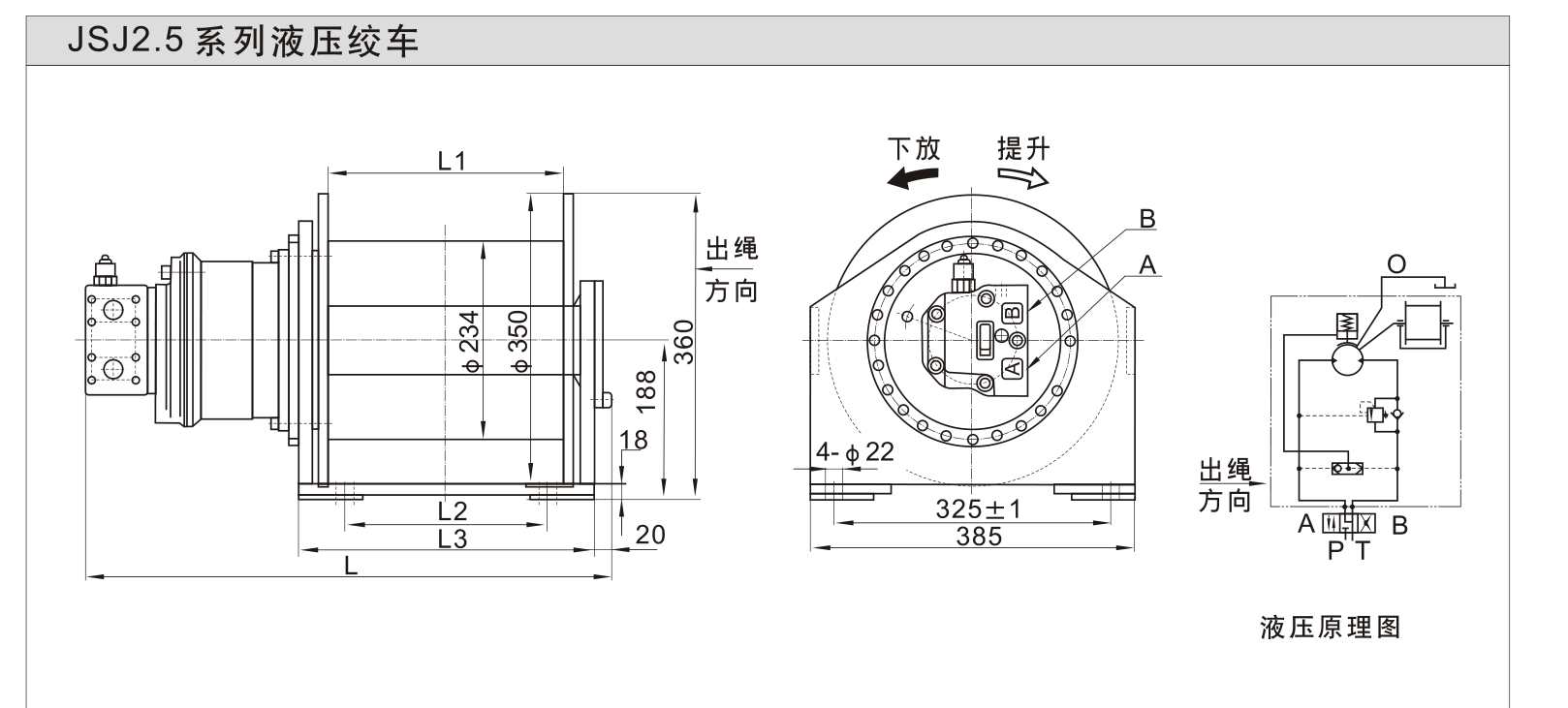

JSJ2.5 技术参数
型号	第一层拉力 (kN)	第一层绳速 (m/min)	总排量 (ml/r)	工作压差 (MPa)	供油流量 (L/min)	钢丝绳直径 (mm)	容绳量 1/2/3层 (m)	液压马达型号	行星减速器型号	重量 (kg)
JSJ2.5-5-70-10-ZP-1	5	0.16-60	370	12.2	0.08-32	10	21 / 44 / 69	JNM05-75	C2.5 i=5	130
JSJ2.5-10-70-10-ZP-1	10	0.16-60	645	14.0	0.13-56	10	21 / 44 / 69	JNM05-130	C2.5 i=5	130
JSJ2.5-12-85-12-ZP-2	12	0.16-56	830	13.2	0.17-67	12	25 / 54 / 85	JNM05-170	C2.5 i=5	160
JSJ2.5-15-85-12-ZP-2	15	0.11-36	1337	10.2	0.20-70	12	25 / 54 / 85	JNM05-200	C2.5 i=7	160
JSJ2.5-18-110-13-ZP-3	18	0.12-40	1057	15.6	0.15-61	13	32 / 69 / 109	JNM05-150	C2.5 i=7	200
JSJ2.5-20-105-14-ZP-3	20	0.12-35	1337	13.7	0.20-67	14	30 / 64 / 102	JNM05-200	C2.5 i=7	200
JSJ2.5-22-130-14-ZP-4	22	0.14-40	1336.5	15.1	0.25-76	14	38 / 82 / 130	JNM1-250	C2.5 i=5.5	260
JSJ2.5-24-130-14-ZP-4	24	0.16-30	1570	14.0	0.32-67	14	38 / 82 / 130	JNM1-320	C2.5 i=5	260

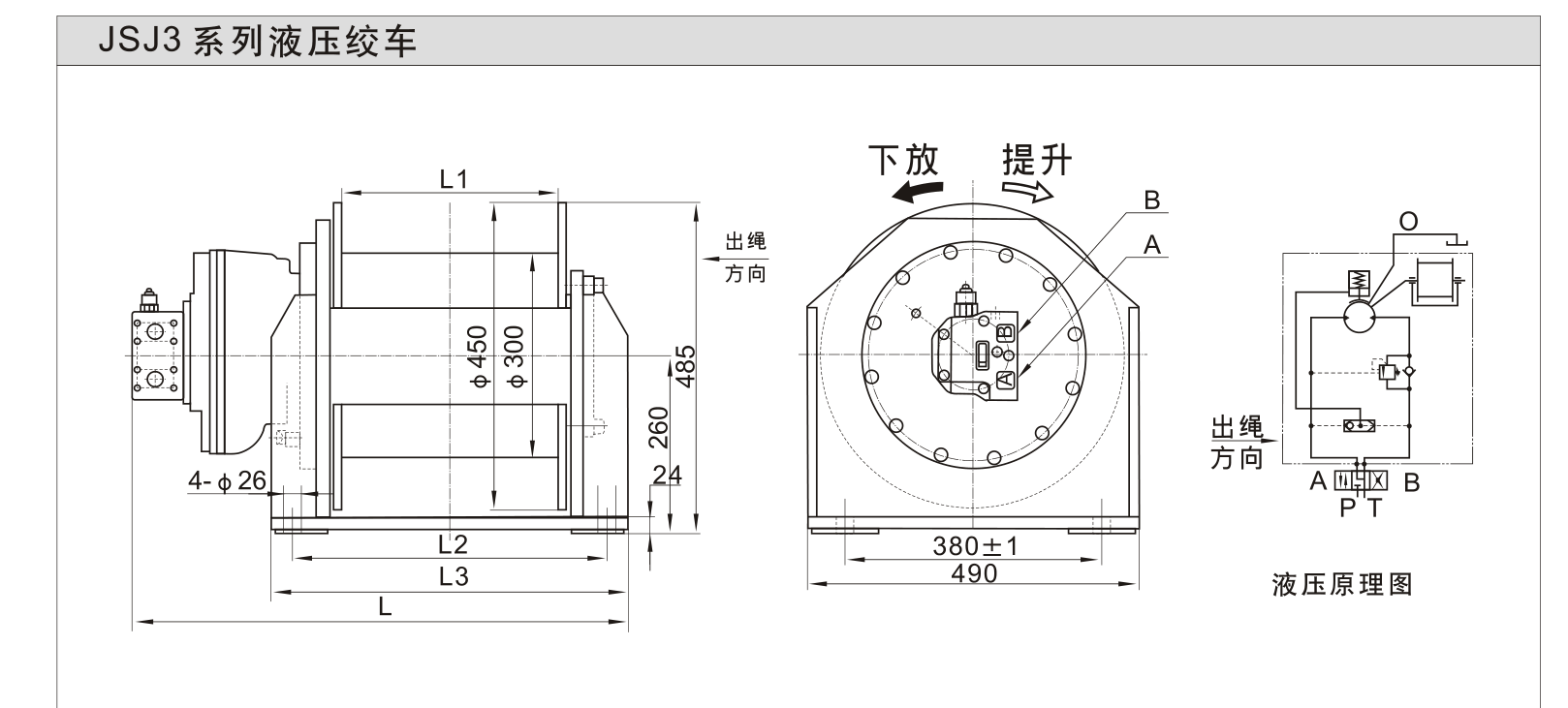

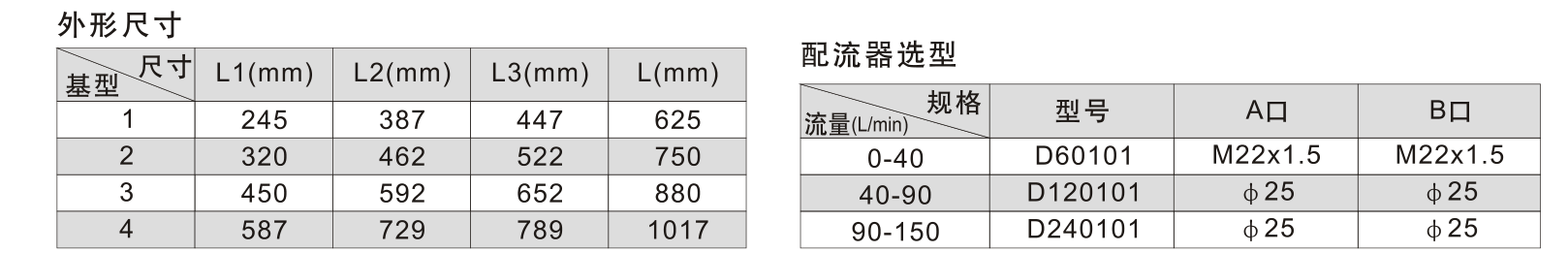

JSJ3 技术参数
型号	第一层拉力 (kN)	第一层绳速 (m/min)	总排量 (ml/r)	工作压差 (MPa)	供油流量 (L/min)	钢丝绳直径 (mm)	容绳量 1/2/3层 (m)	液压马达型号	行星减速器型号	重量 (kg)
JSJ3-20-60-14-ZP-1	20	0.15-40	1701	13.7	0.25-77	14	17 / 36 / 57	JNM1-250	C3 i=7	170
JSJ3-24-60-14-ZP-1	24	0.15-30	2030	13.7	0.30-69	14	17 / 36 / 57	JNM1-300	C3 i=7	170
JSJ3-25-75-14-ZP-2	25	0.14-46	2465	11.8	0.35-128	14	22 / 47 / 73	JNM2-500	C3 i=5	230
JSJ3-30-75-14-ZP-2	30	0.13-46	2337.5	15.0	0.30-121	14	22 / 47 / 73	JNM2-420	C3 i=5.5	230
JSJ3-32-95-16-ZP-3	32	0.13-46	2711.5	14.0	0.35-140	16	27 / 58 / 92	JNM2-500	C3 i=5.5	300
JSJ3-35-95-16-ZP-3	35	0.13-46	3107.5	13.2	0.40-160	16	27 / 58 / 92	JNM2-600	C3 i=5.5	300
JSJ3-40-120-16-ZP-4	40	0.13-46	3107.5	15.0	0.40-160	16	36 / 76 / 120	JNM2-600	C3 i=5.5	370
JSJ3-42-110-18-ZP-4	42	0.13-40	3426.5	14.4	0.44-152	18	32 / 68 / 108	JNM2-630	C3 i=5.5	370

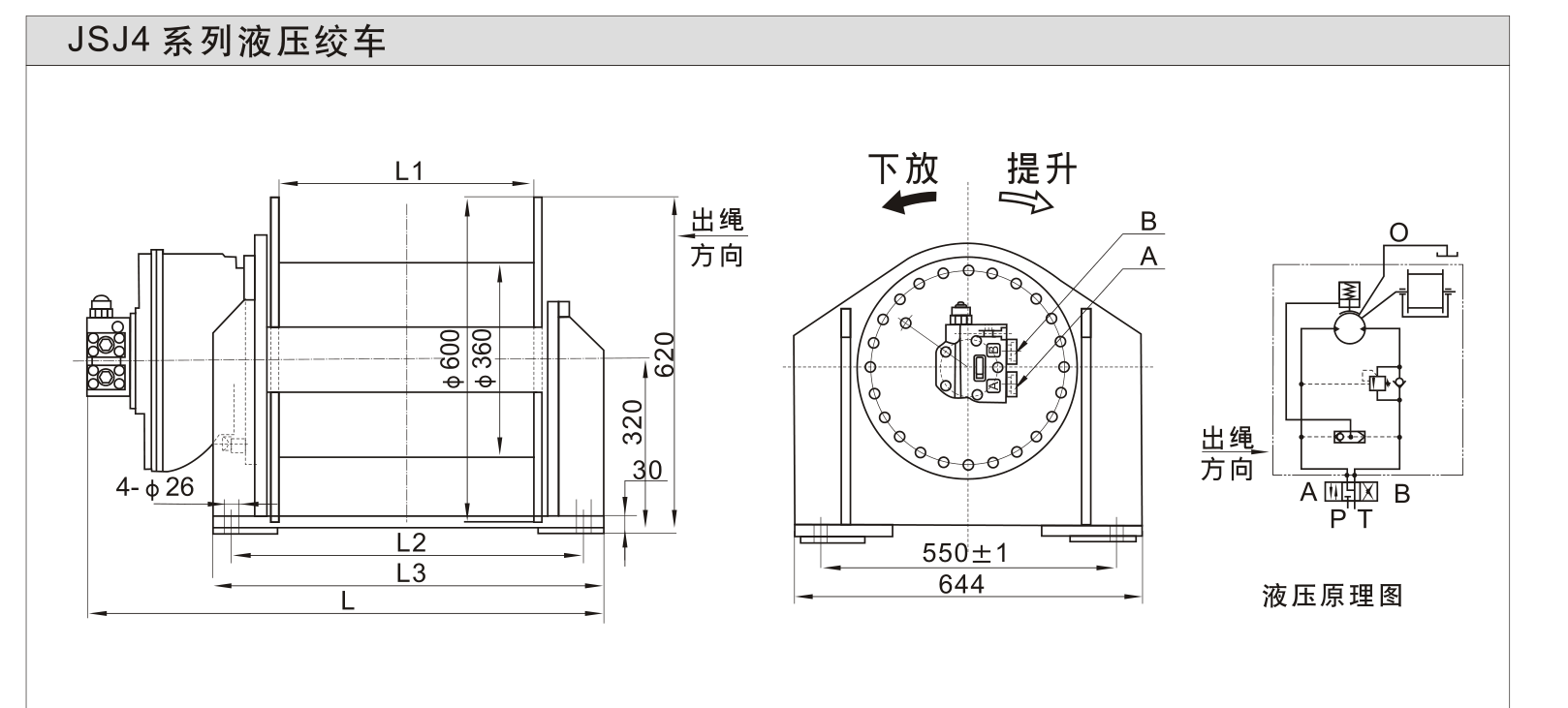

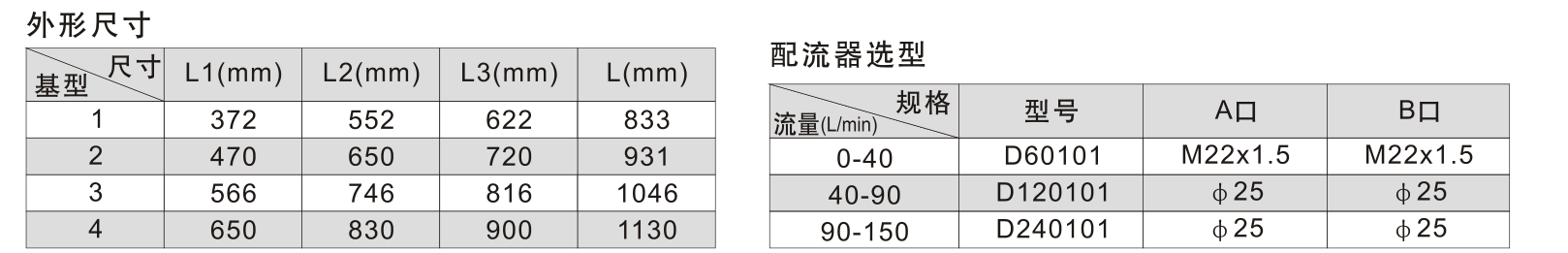

JSJ4 技术参数
型号	第一层拉力 (kN)	第一层绳速 (m/min)	总排量 (ml/r)	工作压差 (MPa)	供油流量 (L/min)	钢丝绳直径 (mm)	容绳量 1/2/3层 (m)	液压马达型号	行星减速器型号	重量 (kg)
JSJ4-40-90-16-ZP-1	40	0.12-60	3450	16.1	0.35-195	16	27 / 57 / 89	JNM3-700	C4 i=5	250
JSJ4-45-90-16-ZP-1	45	0.12-36	4361	14.4	0.44-148	16	27 / 57 / 89	JNM2-630	C4 i=7	210
JSJ4-50-95-18-ZP-2	50	0.12-42	3955	17.7	0.40-155	18	28 / 59 / 92	JNM2-600	C4 i=7	350
JSJ4-54-95-20-ZP-2	54	0.11-36	5428.5	14.0	0.50-182	20	28 / 59 / 92	JNM3-1000	C4 i=5.5	390
JSJ4-60-115-20-ZP-3	60	0.09-32	6138	13.7	0.45-183	20	33 / 71 / 111	JNM4-1100	C4 i=5.5	480
JSJ4-62-115-20-ZP-3	62	0.10-32	5580	15.6	0.45-167	20	33 / 71 / 111	JNM4-1100	C4 i=5	480
JSJ4-72-120-22-ZP-4	72	0.09-28	7238	14.1	0.53-188	22	35 / 74 / 118	JNM4-1300	C4 i=5.5	560
JSJ4-80-110-24-ZP-4	80	0.09-30	6138	18.5	0.36-170	24	32 / 69 / 110	JNM4-1100	C4 i=5.5	560

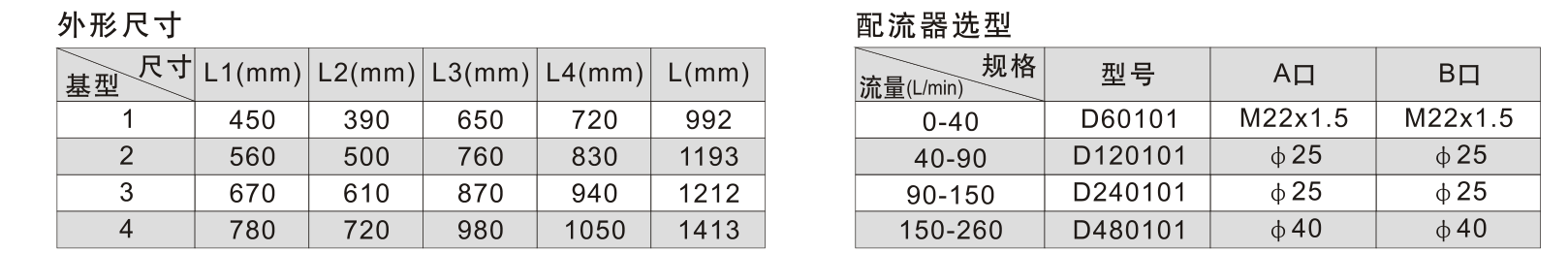

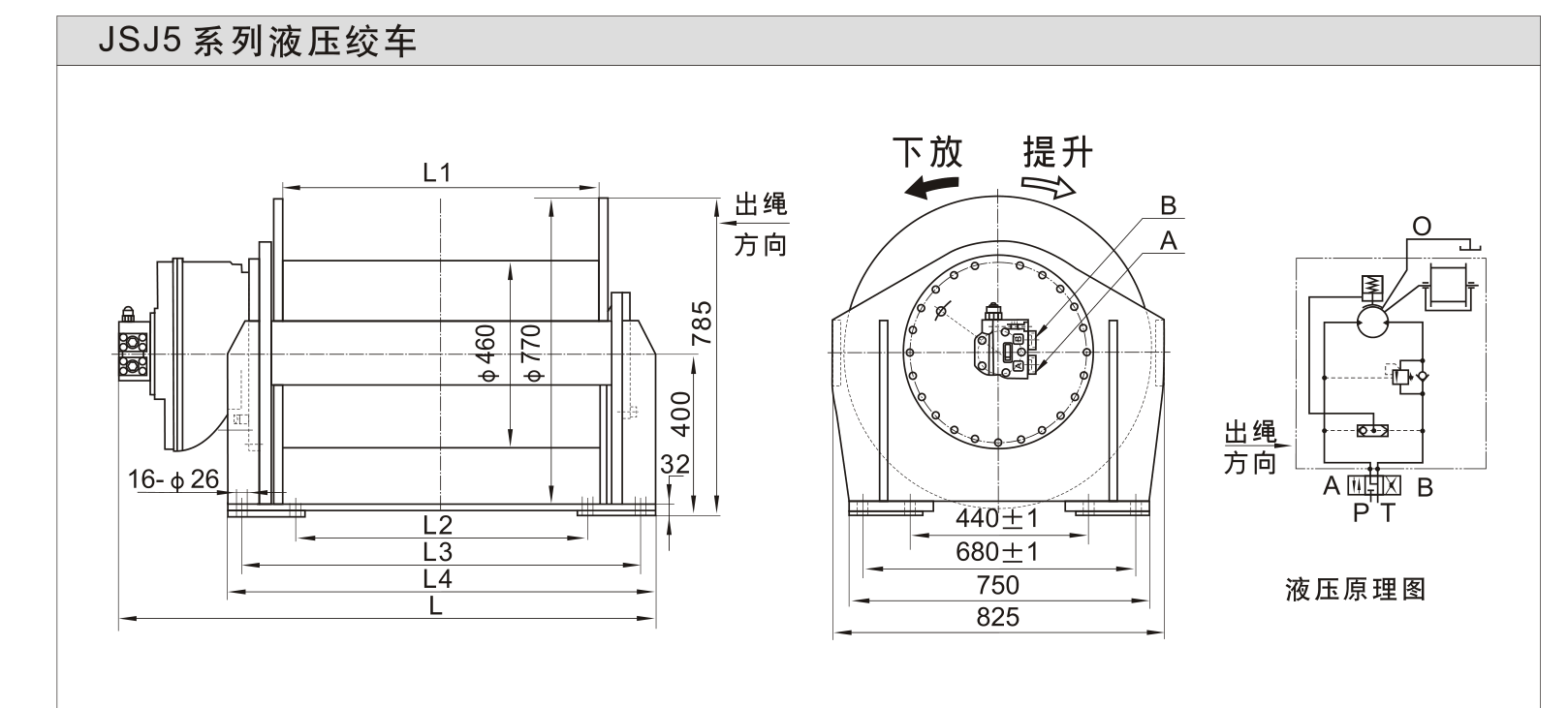

JSJ5 技术参数
型号	第一层拉力 (kN)	第一层绳速 (m/min)	总排量 (ml/r)	工作压差 (MPa)	供油流量 (L/min)	钢丝绳直径 (mm)	容绳量 1/2/3层 (m)	液压马达型号	行星减速器型号	重量 (kg)
JSJ5-70-105-22-ZP-1	70	0.09-32	9212	13.6	0.53-216	22	30 / 64 / 101	JNM4-1300	C5 i=7	800
JSJ5-80-100-24-ZP-1	80	0.09-32	10035	14.3	0.60-235	24	28 / 59 / 94	JNM5-2000	C5 i=5	850
JSJ5-90-120-24-ZP-2	90	0.06-28	12565	12.8	0.50-256	24	35 / 74 / 116	JNM6-2500	C5 i=5	1050
JSJ5-95-110-26-ZP-2	95	0.06-28	12565	13.6	0.50-256	26	32 / 69 / 109	JNM6-2500	C5 i=5	1050
JSJ5-100-130-26-ZP-3	100	0.09-32	9988	18.0	0.55-233	26	39 / 82 / 130	JNM5-1800	C5 i=5.5	1100
JSJ5-110-130-26-ZP-3	110	0.09-28	9988	19.3	0.49-203	26	39 / 82 / 130	JNM5-1800	C5 i=5.5	1100
JSJ5-120-145-28-ZP-4	120	0.06-22	13821.5	15.7	0.61-220	28	42 / 90 / 142	JNM6-2500	C5 i=5.5	1300
JSJ5-130-145-28-ZP-4	130	0.06-25	13821.5	17.0	0.51-250	28	42 / 90 / 142	JNM6-2500	C5 i=5.5	1300

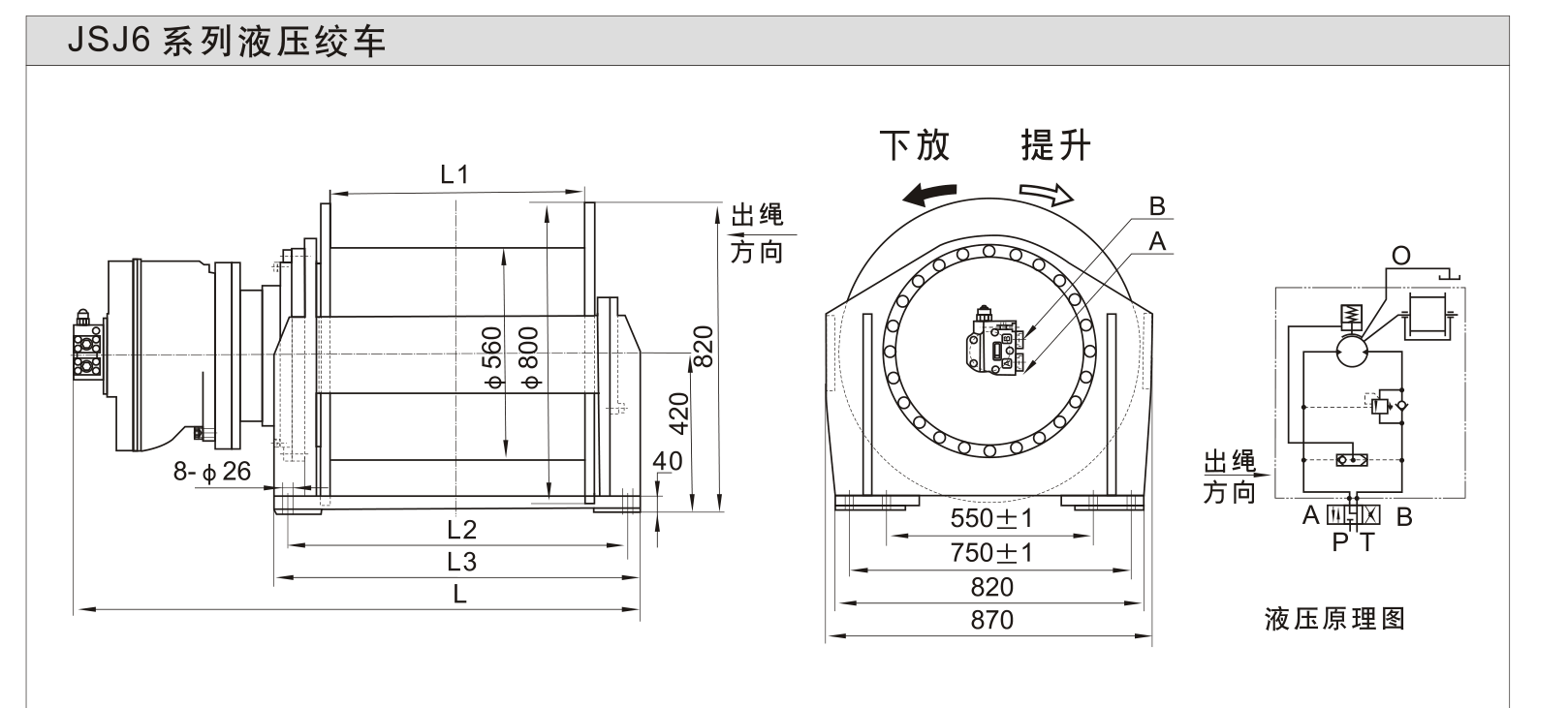

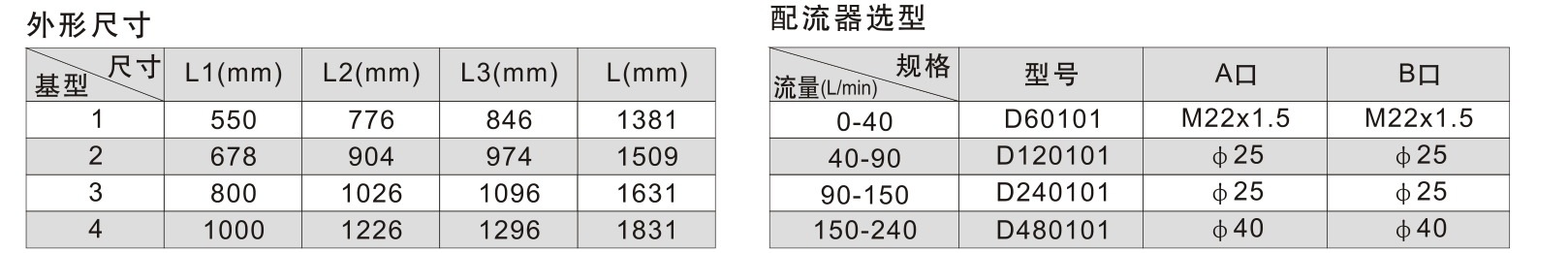

JSJ6 技术参数
型号	第一层拉力 (kN)	第一层绳速 (m/min)	总排量 (ml/r)	工作压差 (MPa)	供油流量 (L/min)	钢丝绳直径 (mm)	容绳量 1/2/3层 (m)	液压马达型号	行星减速器型号	重量 (kg)
JSJ6-100-130-26-ZP-1	100	0.08-28	14049	15.4	0.60-238	26	38 / 81 / 127	JNM5-2000	C6 i=7	1200
JSJ6-110-100-28-ZP-1	110	0.07-25	16725.5	14.3	0.61-252	28	28 / 59 / 94	JNM6-3000	C6 i=5.5	1300
JSJ6-120-150-28-ZP-2	120	0.07-31	13821.5	18.9	0.50-258	28	44 / 93 / 146	JNM6-2500	C6 i=5.5	1450
JSJ6-125-110-30-ZP-2	125	0.07-25	16725.5	16.3	0.61-251	30	32 / 69 / 109	JNM6-3000	C6 i=5.5	1450
JSJ6-130-165-30-ZP-3	130	0.07-25	16725.5	17.0	0.61-251	30	49 / 103 / 163	JNM6-3000	C6 i=5.5	1600
JSJ6-140-165-30-ZP-3	140	0.07-25	16725.5	18.3	0.61-251	30	49 / 103 / 163	JNM6-3000	C6 i=5.5	1600
JSJ6-145-210-30-ZP-4	145	0.07-25	16725.5	18.9	0.61-251	30	61 / 129 / 204	JNM6-3000	C6 i=5.5	1780
JSJ6-150-210-30-ZP-4	150	0.07-25	16725.5	19.6	0.61-251	30	61 / 129 / 204	JNM6-3000	C6 i=5.5	1780
